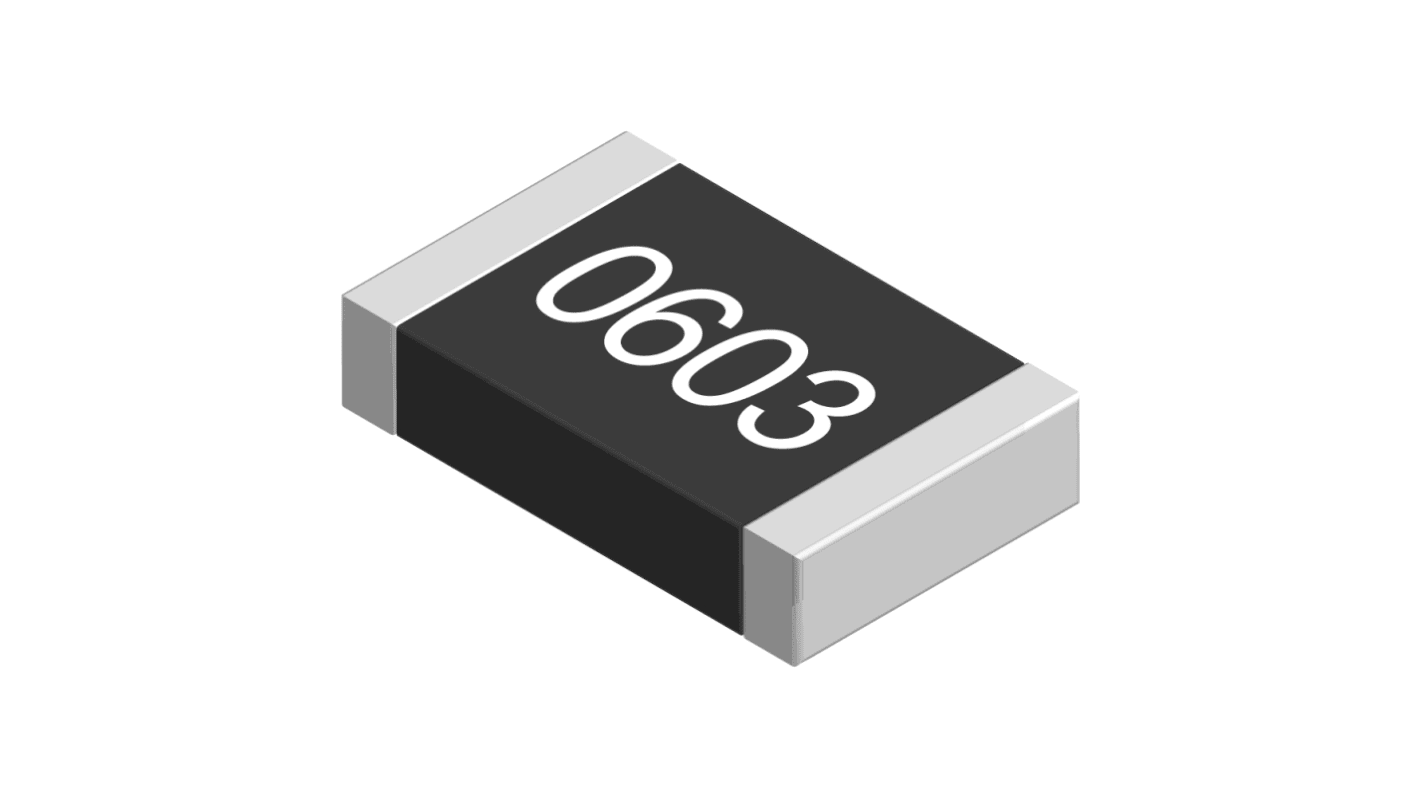

Panasonic ERA, AEC-Q200 Dünnschicht SMD-Widerstand 330 kΩ ±0.1 % / 0.1 W -25 ppm/°C, +25 ppm/°C, 0603 Gehäuse
- RS Best.-Nr.:
- 742-0464
- Herst. Teile-Nr.:
- ERA3AEB334V
- Marke:
- Panasonic
Mengenrabatt verfügbar
Zwischensumme (1 Rolle mit 5000 Stück)*
165,00 €
(ohne MwSt.)
195,00 €
(inkl. MwSt.)
VERSANDKOSTENFREIE Lieferung für Bestellungen ab 100,00 €
Vorübergehend ausverkauft
- Versand ab 09. November 2026
Sie benötigen mehr? Benötigte Menge eingeben und auf „Lieferverfügbarkeit überprüfen“ klicken.
Stück | Pro Stück | Pro Rolle* |
|---|---|---|
| 5000 - 5000 | 0,033 € | 165,00 € |
| 10000 - 15000 | 0,032 € | 160,00 € |
| 20000 + | 0,031 € | 155,00 € |
*Richtpreis
- RS Best.-Nr.:
- 742-0464
- Herst. Teile-Nr.:
- ERA3AEB334V
- Marke:
- Panasonic
Technische Daten
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
Produktdetails
Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.
Alle auswählen | Eigenschaft | Wert |
|---|---|---|
| Marke | Panasonic | |
| Widerstand | 330kΩ | |
| Produkt Typ | SMD-Widerstand | |
| Technologie | Dünnschicht | |
| Gehäusegröße | 0603 | |
| Verpackungsart | Gestanztes Trägerband | |
| Toleranz | ±0.1 % | |
| Nennleistung | 0.1W | |
| Spannung | 75V | |
| Temperaturkoeffizient | -25 ppm/°C, +25 ppm/°C | |
| Automobilstandard | AEC-Q200 | |
| Serie | ERA | |
| Betriebstemperatur min. | -55°C | |
| Maximale Betriebstemperatur | 155°C | |
| Breite | 0.8mm | |
| Normen/Zulassungen | RoHS | |
| Höhe | 0.45mm | |
| Anschlussart | Lot | |
| Länge | 1.6mm | |
| Alle auswählen | ||
|---|---|---|
Marke Panasonic | ||
Widerstand 330kΩ | ||
Produkt Typ SMD-Widerstand | ||
Technologie Dünnschicht | ||
Gehäusegröße 0603 | ||
Verpackungsart Gestanztes Trägerband | ||
Toleranz ±0.1 % | ||
Nennleistung 0.1W | ||
Spannung 75V | ||
Temperaturkoeffizient -25 ppm/°C, +25 ppm/°C | ||
Automobilstandard AEC-Q200 | ||
Serie ERA | ||
Betriebstemperatur min. -55°C | ||
Maximale Betriebstemperatur 155°C | ||
Breite 0.8mm | ||
Normen/Zulassungen RoHS | ||
Höhe 0.45mm | ||
Anschlussart Lot | ||
Länge 1.6mm | ||
Panasonic Serie ERA SMD Widerstand, 330 kΩ Widerstand, ±0,1 % Toleranz - ERA3AEB334V
Dieser SMD Widerstand ist ein wichtiges Bauteil in elektronischen Schaltungen, die hohe Präzision und Zuverlässigkeit erfordern. Er ist in einem kompakten 0603 (1608M)-Gehäuse untergebracht und bietet einen optimalen Widerstand von 330 kΩ. Die innovative Dünnschichttechnologie sorgt für einen niedrigen Temperaturkoeffizienten von ±25 ppm/°C, der auch strengen Leistungsanforderungen gerecht wird.
Merkmale und Vorteile
• Hohe Präzision mit einer Toleranz von ±0,1 % liefert genaue Ergebnisse
• Dünnschichttechnologie fördert Stabilität und Leistungseffizienz
• Der Niedertemperaturkoeffizient bleibt bei unterschiedlichen Temperaturen stabil
• Nennleistung von 0,1 W gewährleistet Energieeffizienz bei Anwendungen
• AEC-Q200-konform für Zuverlässigkeit in der Automobilindustrie
• Kompaktes 0603-Widerstandsgehäuse, ideal für platzbeschränkte Designs
Anwendungen
• Einsatz in analogen Präzisionsschaltungen zur verbesserten Signalverarbeitung
• Wird häufig in elektronischen Systemen in Kraftfahrzeugen verwendet, die strenge Normen erfordern
• Ideal für industrielle Automatisierungs- und Steuerungssysteme
• Geeignet für Unterhaltungselektronik, wo hohe Genauigkeit erforderlich ist
Welche Herausforderungen löst dieser Widerstand in elektronischen Designs?
Er erfüllt die Anforderungen an hohe Präzision und geringe Variabilität bei Temperaturschwankungen und ist damit ideal für kritische Anwendungen, bei denen die Leistung entscheidend ist.
Wie wirkt sich die Nennleistung auf die Schaltungsentwicklung aus?
Die Nennleistung von 0,1 W stellt sicher, dass der Widerstand effizient arbeiten kann, ohne zu überhitzen, und ermöglicht so kompakte Schaltungsdesigns bei gleichbleibender Zuverlässigkeit.
In welchen Szenarien ist die AEC-Q200-Konformität besonders vorteilhaft?
Diese Konformität ist in der Automobilindustrie von entscheidender Bedeutung, da sie sicherstellt, dass die Komponenten die strengen Anforderungen an Langlebigkeit und Zuverlässigkeit unter harten Bedingungen erfüllen.
Welche Auswirkungen hat der niedrige Temperaturkoeffizient in der Praxis?
Der niedrige Temperaturkoeffizient sorgt dafür, dass die Widerstandswerte stabil bleiben, was die Zuverlässigkeit elektronischer Schaltungen bei wechselnden Temperaturen erhöht, was für eine langfristige Funktionalität unerlässlich ist.
