Panasonic ERA, AEC-Q200 Dünnschicht SMD-Widerstand 390 Ω ±0.1 % / 0.1 W -25 ppm/°C, +25 ppm/°C, 0603 Gehäuse

Alle SMD-Widerstände anzeigen
Mengenrabatt verfügbar

Zwischensumme (1 Rolle mit 5000 Stück)*

170,00 €

(ohne MwSt.)

200,00 €

(inkl. MwSt.)

Add to Basket
Menge auswählen oder eingeben
Auf Lager
  • 5.000 Einheit(en) versandfertig von einem anderen Standort
Sie benötigen mehr? Benötigte Menge eingeben und auf „Lieferverfügbarkeit überprüfen“ klicken.

Stück
Pro Stück
Pro Rolle*
5000 - 50000,034 €170,00 €
10000 - 150000,032 €160,00 €
20000 - 350000,031 €155,00 €
40000 +0,028 €140,00 €

*Richtpreis

RS Best.-Nr.:
742-0530
Herst. Teile-Nr.:
ERA3AEB391V
Marke:
Panasonic
Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.
Alle auswählen

Marke

Panasonic

Widerstand

390Ω

Produkt Typ

SMD-Widerstand

Technologie

Dünnschicht

Gehäusegröße

0603

Verpackungsart

Gestanztes Trägerband

Toleranz

±0.1 %

Nennleistung

0.1W

Spannung

75V

Temperaturkoeffizient

-25 ppm/°C, +25 ppm/°C

Automobilstandard

AEC-Q200

Serie

ERA

Betriebstemperatur min.

-55°C

Maximale Betriebstemperatur

155°C

Anschlussart

Lot

Höhe

0.45mm

Breite

0.8mm

Normen/Zulassungen

RoHS

Länge

1.6mm

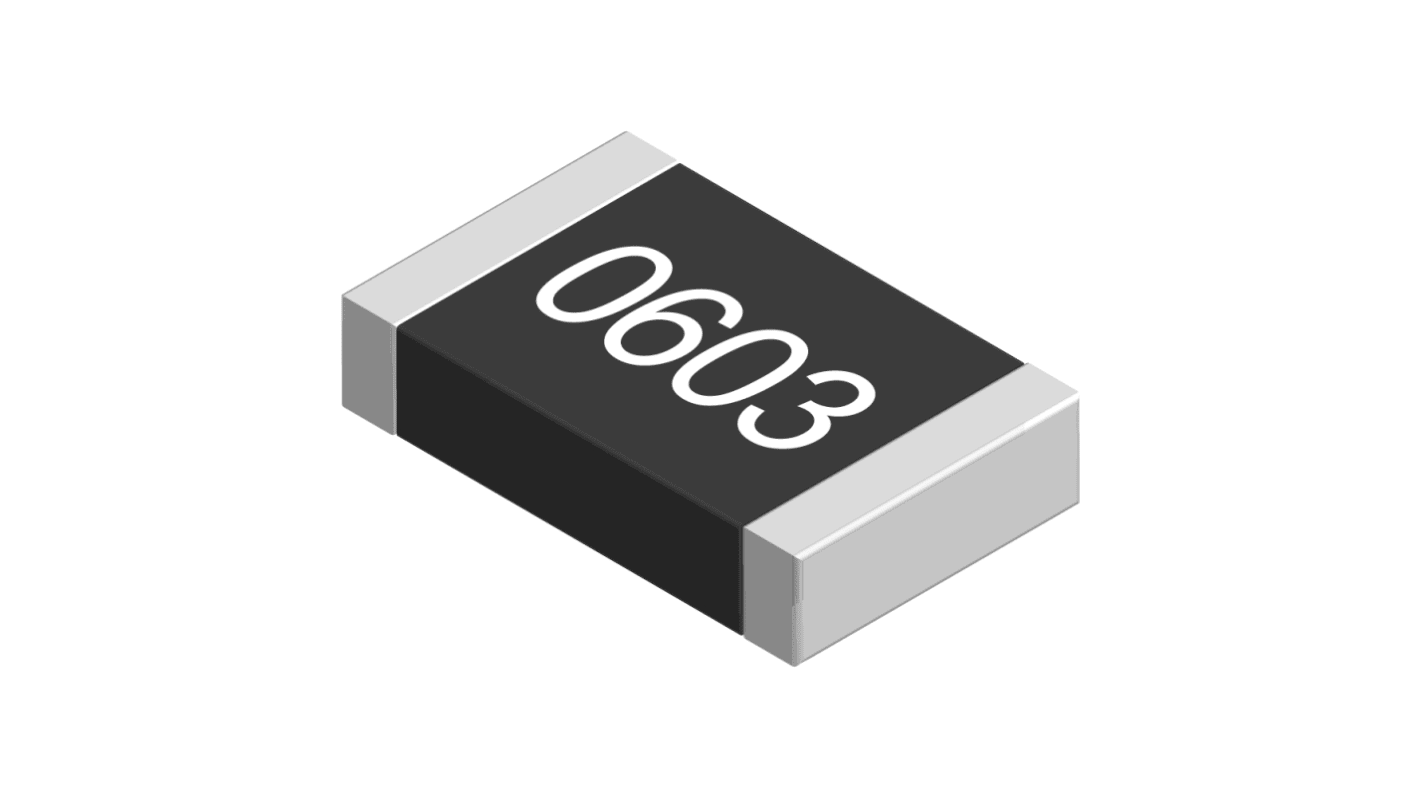

Panasonic ERA Serie SMD Widerstand, 390 Ω Widerstand, ±0,1 % Toleranz - ERA3AEB391V


Dieser SMD Widerstand ist ein hochpräzises Bauteil, das für verschiedene elektronische Anwendungen entwickelt wurde. Mit einem Widerstandswert von 390 Ω ist dieser Dünnschicht-SMD-Widerstand in einem kompakten 0603-Gehäuse untergebracht. Er behält einen Temperaturkoeffizienten von ±25 ppm/°C bei und gewährleistet eine stabile Leistung über einen breiten Bereich von Betriebsbedingungen von -55 °C bis +155 °C.

Merkmale und Vorteile


• Bietet eine Toleranz von ±0,1 % für Anwendungen mit hoher Genauigkeit
• Erreicht eine Nennleistung von 0,1 W für effiziente Leistung
• Entspricht AEC-Q200 für Zuverlässigkeit in der Automobilindustrie
• Verwendet Dünnschichttechnologie für verbesserte Stabilität
• Kompakter 0603-Formfaktor für platzbeschränkte Designs
• Niedriger Temperaturkoeffizient reduziert die Drift bei Temperaturschwankungen

Anwendungen


• Wird mit Kfz-Steuerschaltkreisen für zuverlässigen Betrieb verwendet
• Ideal für Präzisionswiderstandsnetzwerke in komplexer Elektronik
• Verwendet in Verstärkern, die eine hohe Genauigkeit und Stabilität erfordern
• Effektiv bei geräuscharmen Umgebungen, die exakte Widerstandswerte erfordern

Welche Bedeutung hat die Toleranzklasse dieses Widerstands?


Die Toleranz von ±0,1 % sorgt dafür, dass der Widerstand einen präzisen Widerstandswert beibehält, was für Anwendungen, die strenge Spezifikationen und eine zuverlässige Leistung erfordern, entscheidend ist.

Wie wirkt sich der Temperaturbereich auf die Verwendbarkeit dieser Komponente aus?


Der breite Betriebstemperaturbereich von -55 °C bis +155 °C ermöglicht einen vielseitigen Einsatz in rauen Umgebungen und eignet sich daher sowohl für industrielle als auch für Automobilanwendungen.

Warum ist die Dünnschichttechnologie für diese Art von Widerstand von Vorteil?


Die Dünnschichttechnologie sorgt für verbesserte Leistungsstabilität und niedrigere Geräuschpegel im Vergleich zu Dickschichtoptionen und eignet sich daher ideal für Hochfrequenzanwendungen und Präzisionsmessungen.

Wie verbessert die Einhaltung der AEC-Q200 die Zuverlässigkeit dieses Widerstands?


Die AEC-Q200-Konformität zeigt an, dass der Widerstand strenge Automobilstandards erfüllt und langfristige Zuverlässigkeit und Leistung auch unter anspruchsvollen Bedingungen gewährleistet, die für Automobilanwendungen typisch sind.

Welche Überlegungen sollten für eine optimale Leistung berücksichtigt werden?


Es ist wichtig sicherzustellen, dass der Widerstand für den Strombedarf des Schaltkreises ausgelegt ist und innerhalb der angegebenen Temperaturgrenzen verwendet wird, um Ausfälle oder ungenaue Messwerte zu vermeiden.

Standards

IEC 60115-8, JIS C 5201-8, EIAJ RC-2133B
