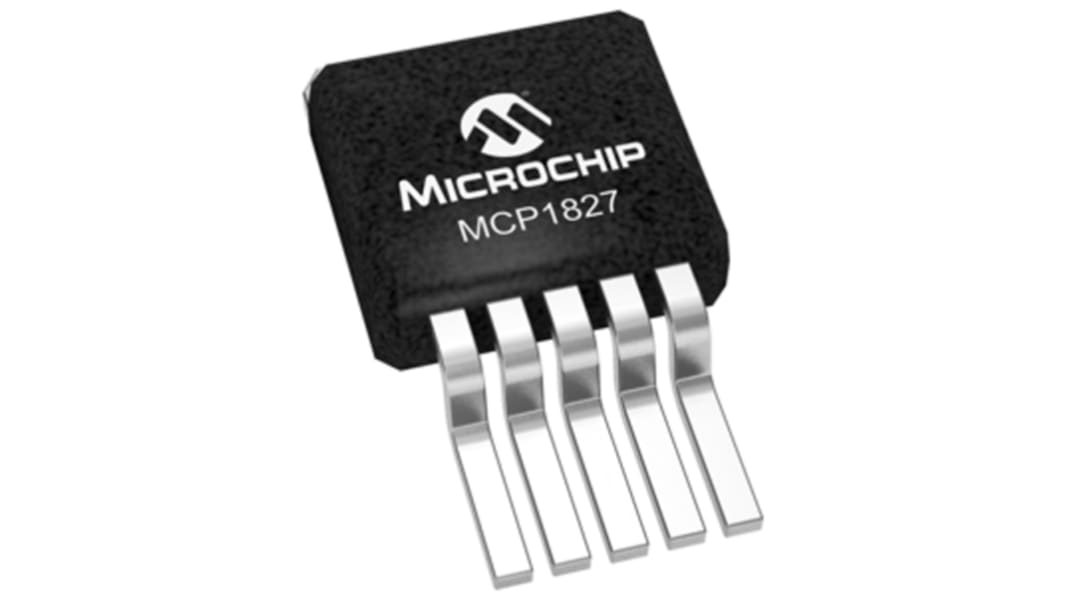

Microchip Spannungsregler 1.5A, 1 Niedrige Abfallspannung D2PAK, 5-Pin, Einstellbar
- RS Best.-Nr.:
- 165-2151
- Herst. Teile-Nr.:
- MCP1827T-ADJE/ET
- Marke:
- Microchip
Voraussichtlich ab 13.06.2024 verfügbar.
Nicht als Expresslieferung erhältlich
Im Warenkorb
Preis pro Stück (Auf einer Rolle von 750)
1,241 €
(ohne MwSt.)
1,477 €
(inkl. MwSt.)
| Stück | Pro Stück | Pro Rolle* |
| 750 + | 1,241 € | 930,75 € |
| *Bitte VPE beachten | ||
- RS Best.-Nr.:
- 165-2151
- Herst. Teile-Nr.:
- MCP1827T-ADJE/ET
- Marke:
- Microchip
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
- Ursprungsland:
- TH
Produktdetails
Low Dropout-Spannungsregler MCP1827
Der Microchip MCP1827 ist ein Low Dropout-Spannungsregler (LDO), der mit einer Eingangsspannung von 2,3 V bis 6,0 V arbeitet und bis zu 1,5 A Strom liefert. Das Gerät bietet einen niedrigen Ruhestrom von 120 μA und eine Ausgangskapazität von nur 1 μF reicht zur Stabilisierung des Ausgangs aus.
Der MCP1804 verfügt über einen Power-Good-Ausgang und Schutzfunktionen für rückläufige Strombegrenzung.
Der MCP1804 verfügt über einen Power-Good-Ausgang und Schutzfunktionen für rückläufige Strombegrenzung.
Merkmale
Ausgangsstrombelastbarkeit: 1,5 A
Eingangsspannungsbereich: 2,3 V bis 6,0 V
Low Dropout-Spannung: 330 mV bei 1,5 A (typisch)
Ausgangsspannungstoleranz: 0,5 % (typisch)
Stabil mit 1,0 μF Keramik-Ausgangskondensator
Schnelles Ansprechen auf Lasteinschwingen
Niedriger Versorgungsstrom: 120 μA (typisch)
Niedriger Abschaltversorgungsstrom: 0,1 μA (typisch) (nur MCP1827)
Fest eingestellte Verzögerung bei Power-Good-Ausgang (nur MCP1827)
Kurzschlussstrombegrenzung und Übertemperaturschutz
Eingangsspannungsbereich: 2,3 V bis 6,0 V
Low Dropout-Spannung: 330 mV bei 1,5 A (typisch)
Ausgangsspannungstoleranz: 0,5 % (typisch)
Stabil mit 1,0 μF Keramik-Ausgangskondensator
Schnelles Ansprechen auf Lasteinschwingen
Niedriger Versorgungsstrom: 120 μA (typisch)
Niedriger Abschaltversorgungsstrom: 0,1 μA (typisch) (nur MCP1827)
Fest eingestellte Verzögerung bei Power-Good-Ausgang (nur MCP1827)
Kurzschlussstrombegrenzung und Übertemperaturschutz
Lineare LDO (Low Dropout)-Spannungsregler, Microchip
Technische Daten
Eigenschaft | Wert |
|---|---|
| Ausgangsstrom max. | 1.5A |
| Reglertyp | Niedrige Abfallspannung |
| Anzahl der Ausgänge | 1 |
| Ausgangsspannung | 0,8 → 5 V |
| Line-Regulation | 0,16 %/V |
| Genauigkeit | 2% |
| Load-Regulation | 1 % |
| Polarität | Positiv |
| Montage-Typ | SMD |
| Gehäusegröße | D2PAK |
| Ruhestrom | 220µA |
| Pinanzahl | 5 |
| Referenzspannung | 0.418V |
| Ausgangs-Typ | Einstellbar |
| Nennleistung | 2.083 (W @ 31.2 °C) |
| Abmessungen | 0.38 x 0.42 x 0.19Zoll |
| Betriebstemperatur min. | –40 °C |
| Eingangsspannung min. | 2,3 V |
| Betriebstemperatur max. | +125 °C |
| Höhe | 4.83mm |
| Eingangsspannung max. | 6 V |
| Länge | 9.65mm |
| Breite | 0.42Zoll |
