- RS Best.-Nr.:
- 177-2843
- Herst. Teile-Nr.:
- MCP1825ST-3302E/DB
- Marke:
- Microchip
Voraussichtlich ab 04.06.2024 verfügbar.
Nicht als Expresslieferung erhältlich
Im Warenkorb
Preis pro Stück (Auf einer Rolle von 4000)
0,492 €
(ohne MwSt.)
0,585 €
(inkl. MwSt.)
Stück | Pro Stück | Pro Rolle* |
4000 + | 0,492 € | 1.968,00 € |
*Bitte VPE beachten |
- RS Best.-Nr.:
- 177-2843
- Herst. Teile-Nr.:
- MCP1825ST-3302E/DB
- Marke:
- Microchip
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
Produktdetails

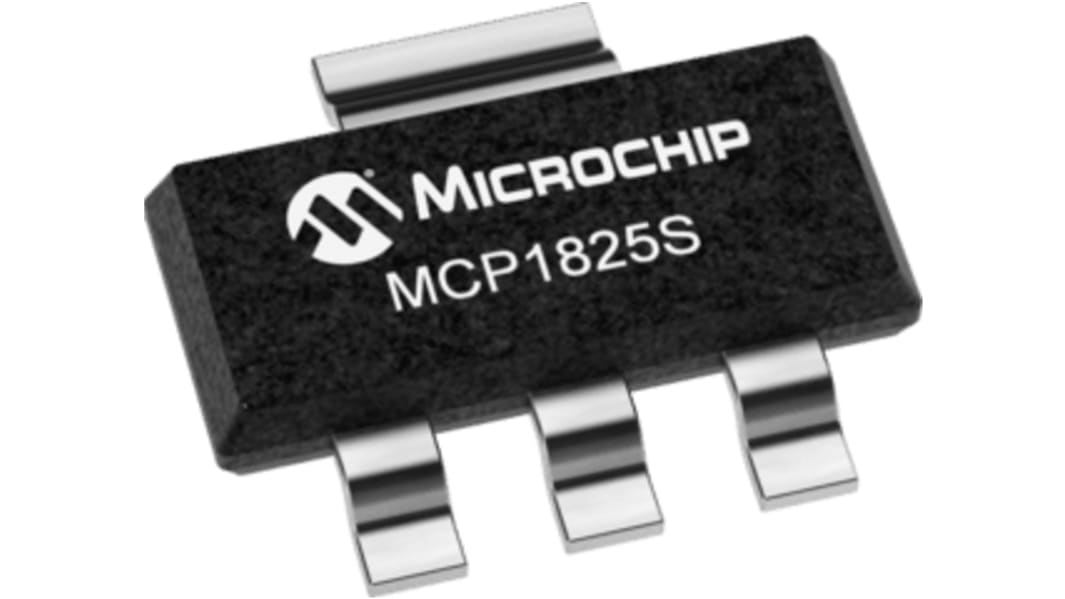

Der MCP1825/MCP1825S ist ein 500 mA Low-Dropout-(LDO) Linearregler, der hohe Ströme und niedrige Ausgangsspannungen liefert.
Zusätzliche Merkmale:Bis zu 500 mA AusgangsstromGeringe Dropout-Spannung: 210 mV bei 500 mAAusgangsspannung von 0,8 V bis 5,0 V, fest und einstellbarStabil mit 1,0-μF-Keramik-AusgangskondensatorGute Leistungsabgabe mit einstellbarer VerzögerungNiedriger Versorgungsstrom: 120 μA (typ.)Niedriger Abschaltstrom: 0,1 μA (typ.)DFN-8 2x3 und SOIC-8 bleifreie Gehäuse
Technische Daten
Eigenschaft | Wert |
---|---|
Reglertyp | Niedrige Abfallspannung |
Ausgangsstrom max. | 500mA |
Anzahl der Ausgänge | 1 |
Ausgangsspannung | 3,3 V |
Line-Regulation | ±0,16 %/V |
Load-Regulation | ±1 % |
Montage-Typ | SMD |
Ruhestrom | 220µA |
Gehäusegröße | SOT-223 |
Pinanzahl | 3 |
Ausgangs-Typ | Fest |
Abmessungen | 6.7 x 3.7 x 1.7mm |
Betriebstemperatur min. | –40 °C |
Höhe | 1.7mm |
Eingangsspannung max. | 6 V |
Betriebstemperatur max. | +125 °C |
Eingangsspannung min. | 2,1 V |
Länge | 6.7mm |
Breite | 3.7mm |
