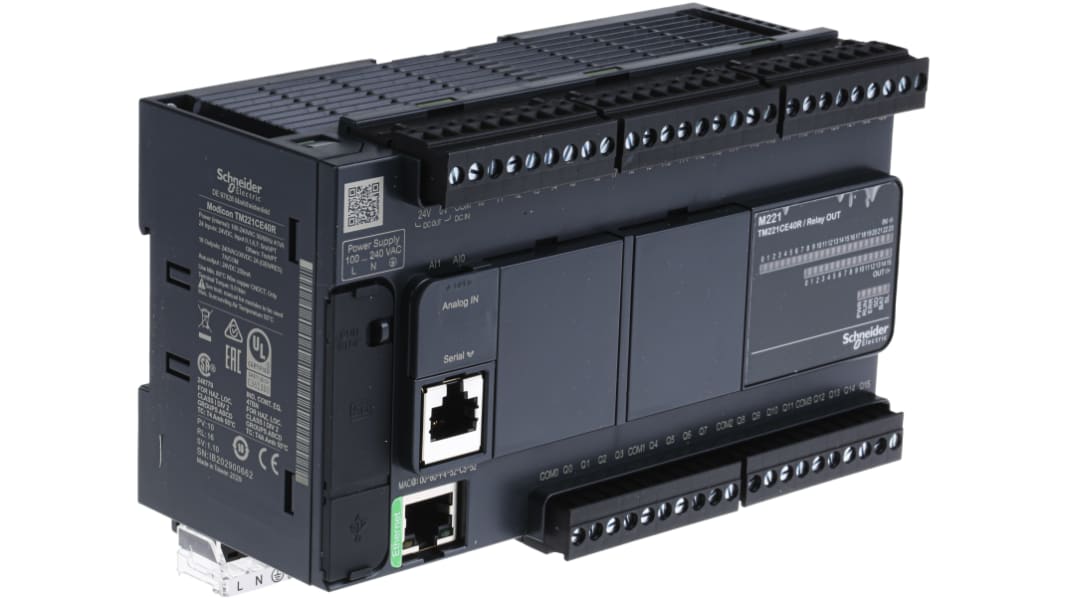

Schneider Electric Modicon M221 SPS CPU, 24 Eing. Digital Ausg.Typ Diskret Eing.Typ 100 bis 240 V ac

RS Best.-Nr.:: 806-6803
Herst. Teile-Nr.:: TM221CE40R
Marke:: Schneider Electric

Schneider Electric Modicon M221 SPS CPU, 24 Eing. Digital Ausg.Typ Diskret Eing.Typ 100 bis 240 V ac

8 Lieferbar am folgenden Werktag (Mo-Fr) bei Bestelleingang werktags bis 22 Uhr.

16 weitere lieferbar innerhalb 4 Werktag(e) (Mo-Fr).

Preis pro Stück

441,52 €

(ohne MwSt.)

525,41 €

(inkl. MwSt.)

Stück	Pro Stück
1 +	441,52 €

Better World

Unser Better World-Sortiment besteht aus Produkten, die es Ihnen leicht machen, eine nachhaltige Produktwahl zu treffen, der Sie vertrauen können. Klicken Sie hier, um mehr zu erfahren.

RS Best.-Nr.:: 806-6803
Herst. Teile-Nr.:: TM221CE40R
Marke:: Schneider Electric

Mehr Infos und technische Dokumente

Rechtliche Anforderungen

Produktdetails

Schneider Electric Logiksteuerungen - Serie Modicon M221

Die Modicon M221-Logiksteuerung wird zur Steuerung von einfachen Maschinen angewendet und bietet klassenbeste Leistung. Sie erfordert nur minimale Installation und bietet hervorragende Vielseitigkeit. Schließen Sie eine einfache Remote-Bedientafel für sofortige Wartung und Maschinenvisualisierung an.

SD-Kartensteckplatz und USB-Anschluss
2 analoge Eingänge und eine breite Auswahl an E/As
Start-/Stopp-Schalter und Kartuschenerweiterung
Ethernet- und serielle Anschlüsse
Programmierung mit der Software SoMachineBasic
Einfache Navigation sorgt für einen effizienteren Engineering-Prozess
Die gesamte Programmierung, Visualisierung und Inbetriebnahme erfolgen über ein einziges intuitives Handwerkzeug

Zusätzliche Module für diese Steuerung sind:

– Sicherheitsmodul
– Motorstarter Tesys SoLink
– Umfangreiches Programm an analogen und digitalen Modulen
– Servoantriebe Lexium

Logiksteuerung TM221CE40R Modicon M221.

[US] Nennversorgungsspannung 100 bis 240 V ac.

Diskrete Eingangsnummer 24, diskreter Eingang gemäß IEC 61131-2 Typ 1.

Analoge Eingangsnummer 2 bei 0 bis 10 V.

Relais ist normalerweise offen (diskreter Ausgang).

Relais mit diskreter Ausgangsnummer 16.

Ausgang 2 A.

Diskrete E/A-Nummer 40.

Maximale Anzahl von E/A-Erweiterungsmodulen 7 für Relaisausgang.

Netzfrequenz 50/60 Hz.

Einschaltstrom: 40 A.

Diskreter Eingangslogik-Senke oder -Quelle (positiv/negativ).

Analoge Eingangsauflösung: 10 Bit.

LSB-Wert: 10 mV.

Mechanische Lebensdauer 20000000 Zyklen für Relaisausgang.

Speicherkapazität 256 kB für Benutzeranwendung und Daten-RAM mit 10000 Anweisungen, 256 kB für interne Variablen-RAM.

Daten werden mit 256 KB integriertem Flash-Speicher gesichert, um Anwendungen und Daten zu sichern.

Lithium-BR2032 nicht wiederaufladbar, Batterie: 4 Jahre (n)

Steuersignaltyp einphasig, A/B, Impuls/Richtung.

Integrierter USB-Anschluss mit Mini-B-USB-2.0-Steckverbinder, nicht isolierte serielle Verbindung seriell 1 mit RJ45-Steckverbinder und RS232/RS485-Schnittstelle, Ethernet mit RJ45-Steckverbinder.

Kommunikationsanschluss-Protokoll USB-Anschluss: USB - So9-Line-Netzwerk, Nicht isolierte serielle Verbindung: Modbus-Master/Slave - RTU/ASCII oder So9-Line-Netzwerk, Ethernet.

Lokale Signalisierung.

1 LED (grün) für PWR, 1 LED (grün) für RUN, 1 LED (rot) für Modulfehler (ERR), 1 LED (grün) für SD-Kartenzugriff (SD), 1 LED (rot) für BAT, 1 LED pro Kanal (grün) für E/A-Status, 1 LED (grün) für SL, Ethernet-Netzwerkaktivität (grün) für ACT, Ethernet-Netzwerkverbindung (gelb) für Link (Verbindungsstatus).

Elektrischer Anschluss.

Abnehmbarer Schraubklemmenblock für Eingänge, Abnehmbarer Terminal Block für Ausgänge, Terminal Block, 3 Terminal(s) für den Anschluss des 24-V-DC-Netzteils, Steckverbinder, 4 Terminal(s) für analoge Eingänge Mini B USB 2.0-Steckverbinder für eine Programmierklemme

Montage.

Top Hat Typ TH35-15 Schiene gemäß IEC 60715, Top Hat Typ TH35-7,5 Schiene gemäß IEC 60715, Platte oder Platte mit Befestigungssatz.

Normen

En/IEC 60664-1, EN/IEC 61131-2, EN/IEC 61010-2-201

Zertifikatsnummer

DNV-GL, EAC, ABS, cULus, LR, RCM, CSA, IACS E10

Schneider Electric Modicon M221

Die Modicon M221-Logiksteuerung ist eine MachineStruxure-Steuereinheit. Die nächste MachineStruxure-Generation von Schneider Electric ist eine intuitive Lösung für die Maschinenautomatisierung mit allen Merkmalen und Funktionen, die Sie benötigen, um Maschinen zu bauen, die Ihr Betriebsergebnis verbessern. Angefangen bei Design und Entwicklung bis hin zur Inbetriebnahme und Wartung ist MachineStruxure eine vollständige Maschinenbaulösung mit Vorteilen während der gesamten Lebensdauer der Maschine.

Technische Daten

Eigenschaft	Wert
Hersteller Serie	Modicon M221
Anzahl der Eingänge	24
Ausgangstyp	Digital
Versorgungsspannung	100 bis 240 V ac
Eingangstyp	Diskret
Anzahl der Ausgänge	16
Set beinhaltet	Ja
Better World-Produkt	Ja
Schnittstelle	RS232, RS485, USB
Better World-Verifizierung	Green Premium
Betriebstemperatur max.	+55°C
Ausgangsstrom	2 A
Verwendete Programmiersprache	CoDeSys
Montagetyp	Tafelmontage
Tiefe	75.9mm
Programmspeicher	10000 Schritte
Abmessungen	103,6 x 163 x 75,9 mm
Netzausfallschutz	Ja
Betriebstemperatur min.	-10°C
Programmierbares Interface	Mini-USB
