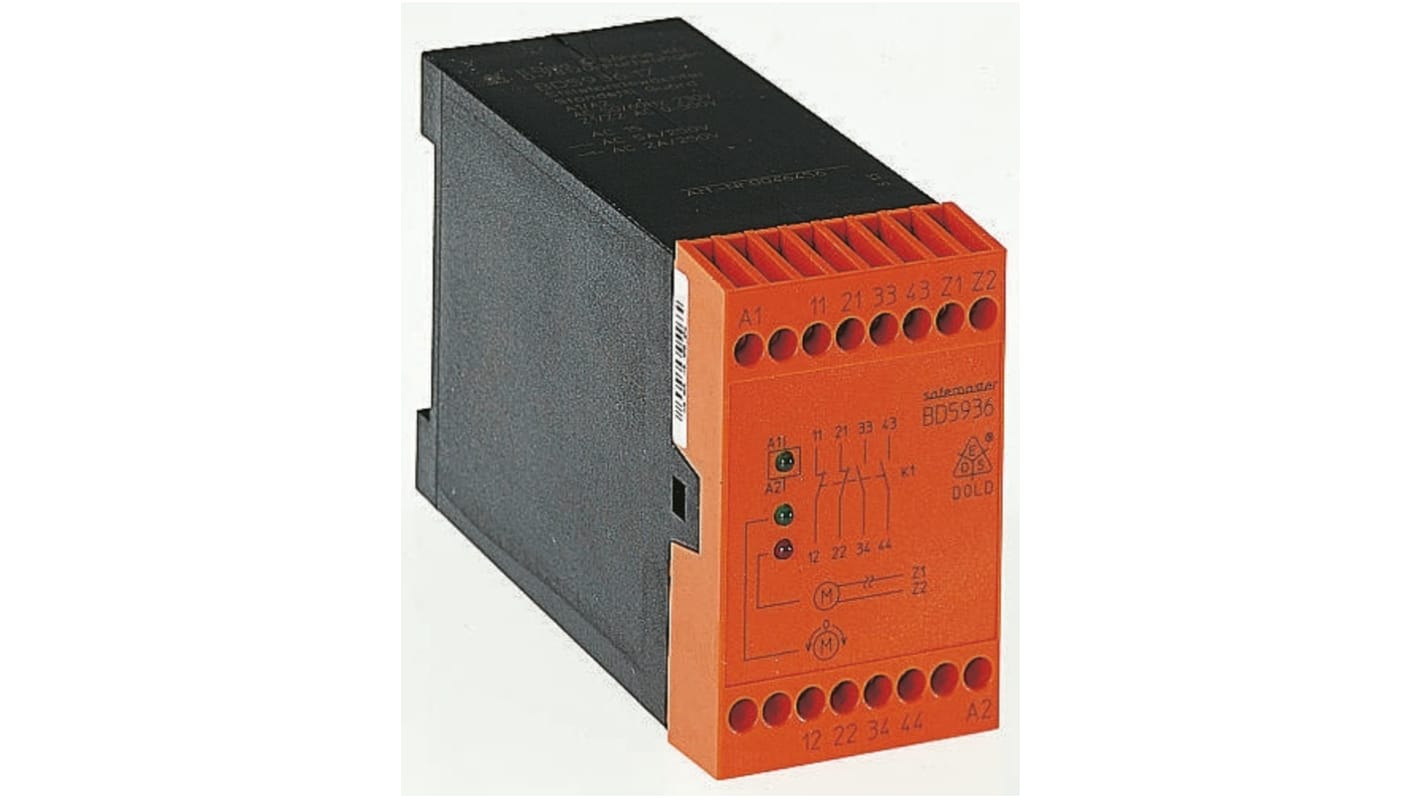

Dold BD 5936 Überwachungsrelais 1, 3-phasig, 2-poliger Umschalter, DIN-Hutschiene, 24 V dc, 230V ac
- RS Best.-Nr.:
- 240-8844
- Herst. Teile-Nr.:
- BD5936.17 AC50/60Hz 230V
- Marke:
- Dold
Zwischensumme (1 Stück)*
394,35 €
(ohne MwSt.)
469,28 €
(inkl. MwSt.)
VERSANDKOSTENFREIE Lieferung für Bestellungen ab 100,00 €
Auf Lager
- 8 Einheit(en) versandfertig
Sie benötigen mehr? Benötigte Menge eingeben und auf „Lieferverfügbarkeit überprüfen“ klicken.
Stück | Pro Stück |
|---|---|
| 1 + | 394,35 € |
*Richtpreis
- RS Best.-Nr.:
- 240-8844
- Herst. Teile-Nr.:
- BD5936.17 AC50/60Hz 230V
- Marke:
- Dold
Technische Daten
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
Produktdetails
Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.
Alle auswählen | Eigenschaft | Wert |
|---|---|---|
| Marke | Dold | |
| Produkt Typ | Überwachungsrelais | |
| Elektrische Phasen | 1, 3 | |
| Kontakt Konfiguration | 2-poliger Umschalter | |
| Montageart | DIN-Hutschiene | |
| Leistungsaufnahme | 3VA | |
| Anschlusstyp | Plus-Minus-Anschlussschrauben | |
| IP-Schutzart | IP40, IP20 | |
| Versorgungsspannung AC | 230V ac | |
| Betriebstemperatur min. | +55°C | |
| Versorgungsspannung DC | 24 V dc | |
| Maximale Betriebstemperatur | 55°C | |
| Serie | BD 5936 | |
| Höhe | 74mm | |
| Breite | 45mm | |
| Normen/Zulassungen | IEC/EN 60255-1, IEC/EN 60255-26, CE, CCC | |
| Länge | 121mm | |
| Alle auswählen | ||
|---|---|---|
Marke Dold | ||
Produkt Typ Überwachungsrelais | ||
Elektrische Phasen 1, 3 | ||
Kontakt Konfiguration 2-poliger Umschalter | ||
Montageart DIN-Hutschiene | ||
Leistungsaufnahme 3VA | ||
Anschlusstyp Plus-Minus-Anschlussschrauben | ||
IP-Schutzart IP40, IP20 | ||
Versorgungsspannung AC 230V ac | ||
Betriebstemperatur min. +55°C | ||
Versorgungsspannung DC 24 V dc | ||
Maximale Betriebstemperatur 55°C | ||
Serie BD 5936 | ||
Höhe 74mm | ||
Breite 45mm | ||
Normen/Zulassungen IEC/EN 60255-1, IEC/EN 60255-26, CE, CCC | ||
Länge 121mm | ||
- Ursprungsland:
- DE
BD5936.17 – Stillstandsüberwachung
Erkennung von Drahtbrüchen im Messkreis
Positiv angesteuerte Ausgangskontakte: 2 Schließer, 2 Öffner für 250 V AC
LED-Anzeigen für Motorstillstand, Drahtbruch und Betriebsspannung
Gesamtbreite: 45 mm
Stillstandserkennung für 3-Phasen- und 1-Phasen-Asynchronmotoren, z. B. zum Auslösen von Sicherheits-Türverriegelungen an Werkzeugmaschinen oder zum Betätigen von Feststellbremsen.
Der BD5936.17 misst die induzierte Spannung des abbremsenden Motors an zwei Anschlüssen der Statorwicklung. Es ist kein Initiator oder ähnliches erforderlich. Motoren, die über Frequenzumrichter angetrieben werden, können mit diesen Geräten aufgrund der Leckströme ihrer Leistungshalbleiter nicht überwacht werden.
Rotationserfassung
Alle Geräte verfügen über einen serienmäßigen Schalttafelausschnitt von 45 x 45 mm und einen SPCO-Ausgang.
