- RS Best.-Nr.:
- 249-5363
- Herst. Teile-Nr.:
- ANT-2.4-MSA-TH1
- Marke:
- Linx
405 lieferbar innerhalb von 4 Werktag(en) (Mo-Fr).
Nicht als Expresslieferung erhältlich
Im Warenkorb
Preis pro Stück (In einem Tray von 15)
0,481 €
(ohne MwSt.)
0,572 €
(inkl. MwSt.)
Stück | Pro Stück | Pro Tray* |
15 - 60 | 0,481 € | 7,215 € |
75 - 135 | 0,43 € | 6,45 € |
150 - 285 | 0,397 € | 5,955 € |
300 - 735 | 0,382 € | 5,73 € |
750 + | 0,377 € | 5,655 € |
*Bitte VPE beachten |
- RS Best.-Nr.:
- 249-5363
- Herst. Teile-Nr.:
- ANT-2.4-MSA-TH1
- Marke:
- Linx
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
- Ursprungsland:
- TW
Produktdetails

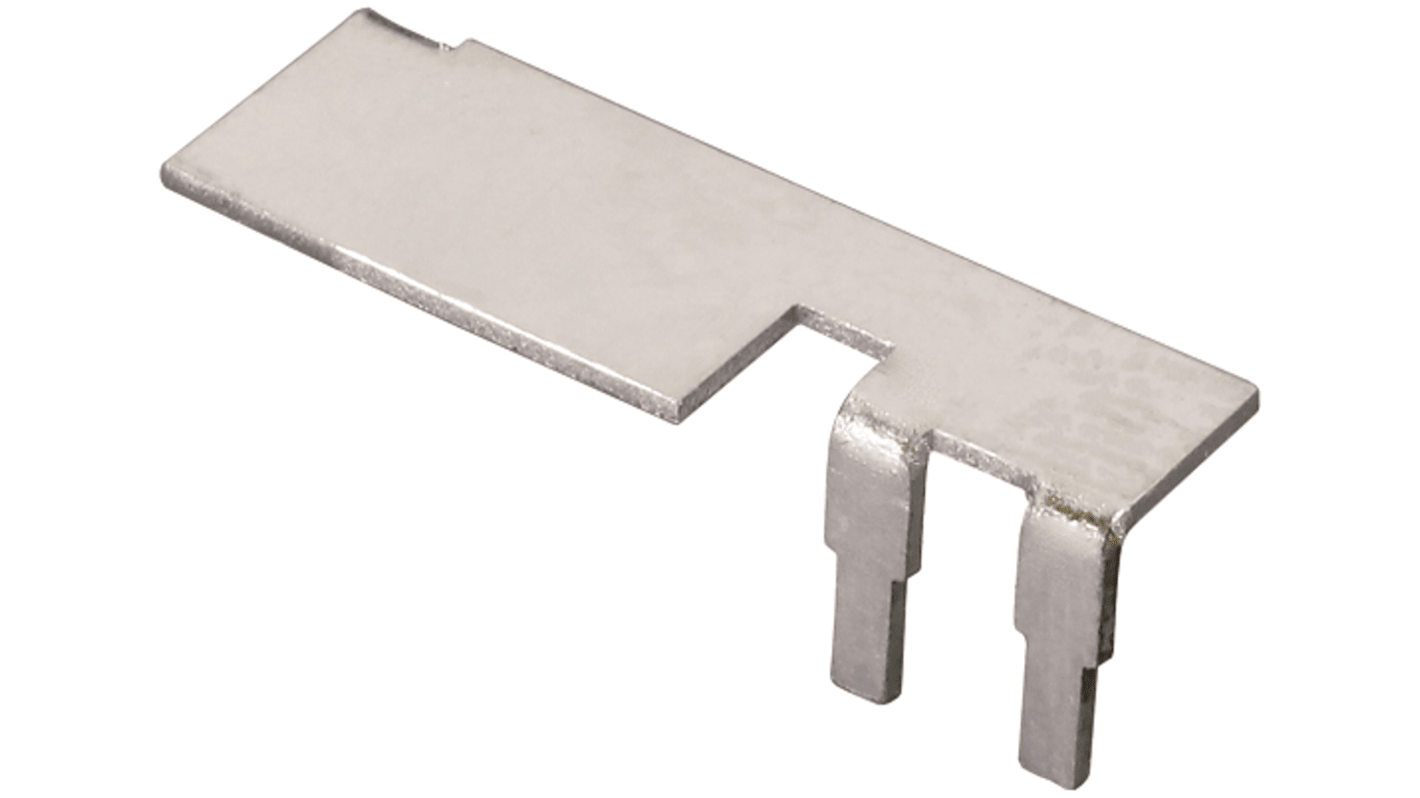

Die Linx Metallantenne mit gestanztem Design für 2,4 GHz ISM-Anwendungen einschließlich Bluetooth und ZigBee sowie Single-Band-WLAN und bietet ausgezeichnete Leistung in einer kompakten Größe von 16,7 mm x 5,8 mm, Er ist in Schalen verpackt und für die durchkontaktierte Montage direkt auf einer Leiterplatte konzipiert.
MSA-Serie
1/4-Wellen-Dipol-Ausführung
Gestanzte mechanische Ausführung aus Metall
Einpolige elektrische Ausführung
Frequenzbereich 2400-2485 MHz
Impedanz: 50 Ohm
VSWR 1.3
Leistung: 1 Watt
Anzahl der Bänder 1
Lötanschluss
Durchkontaktierte Montage
Anwendungen Bluetooth, ZigBee, 802.15.4, ISM, Wi-Fi 4, 802.11
Rückflussdämpfung -17,6 dB
Stiftantennen-Steckverbindertyp
Höhe 2,8 mm
Länge: 16,7 mm
Breite 5,8 mm
Omnidirektionales Abstrahlungsmuster
Lineare Ausrichtung
1/4 Wavelength
0,3 g Gewicht
Zugehörige Produkte ANT-2.4-FPC-SA100HM4, ANT-2.4-FPC-S100HM4, ANT-2.4-USP, ANT-DB1-nSP250-T, ANT-2,45-CHP-T, ANT-2.4-JJJB-ST, ANT-2.4-JJJB-RA
1/4-Wellen-Dipol-Ausführung
Gestanzte mechanische Ausführung aus Metall
Einpolige elektrische Ausführung
Frequenzbereich 2400-2485 MHz
Impedanz: 50 Ohm
VSWR 1.3
Leistung: 1 Watt
Anzahl der Bänder 1
Lötanschluss
Durchkontaktierte Montage
Anwendungen Bluetooth, ZigBee, 802.15.4, ISM, Wi-Fi 4, 802.11
Rückflussdämpfung -17,6 dB
Stiftantennen-Steckverbindertyp
Höhe 2,8 mm
Länge: 16,7 mm
Breite 5,8 mm
Omnidirektionales Abstrahlungsmuster
Lineare Ausrichtung
1/4 Wavelength
0,3 g Gewicht
Zugehörige Produkte ANT-2.4-FPC-SA100HM4, ANT-2.4-FPC-S100HM4, ANT-2.4-USP, ANT-DB1-nSP250-T, ANT-2,45-CHP-T, ANT-2.4-JJJB-ST, ANT-2.4-JJJB-RA
Technische Daten
Eigenschaft | Wert |
---|---|
Intern/Extern | Intern |
HF-Protokolle | WiFi |
Physische Form Antenne | Leiterplatte |
Frequenzbereich | 2,4 GHz |
Anschlusstyp | UFL |
Montageart | Durchsteckmontage |
Montageart Antenne | Durchsteckmontage |
Verstärkung | 3.7dBi |
Richtcharakteristik Antenne | Rundstrahlantenne |
Innerer Aufbau Antenne | Einbeinig |
Gewicht | 0.3g |
Höhe | 2.8mm |
Breite | 5.8mm |
Betriebstemperatur min. | -40°C |
Betriebstemperatur max. | +85°C |
Serie | MSA |
