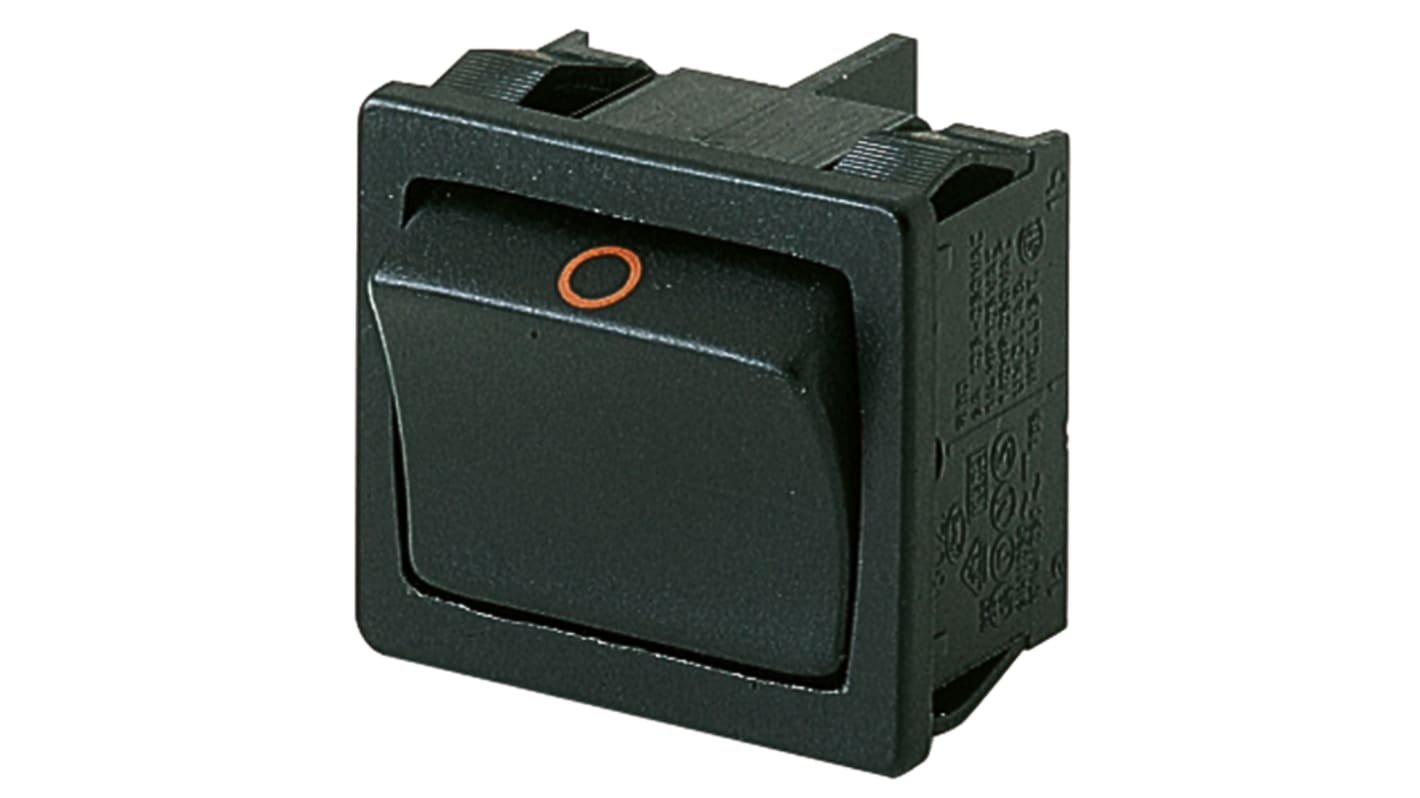

Marquardt Tafelmontage Wippschalter, 2-poliger Ein/Ausschalter Ein-Aus, 12 A 19.2mm x 21.9mm, IP 40

Ein- und zweipolige Marquardt-Wippschalter der Serie 1800. Die langlebigen Wippschalter 1800 sind für den Einsatz in Geräten der Klasse II geeignet und sind in einer Auswahl von Stilen erhältlich, einschließlich nicht beleuchtet, vollständig beleuchtete rote, orangefarbene oder grüne 230-Vac-Neon-Betätigungselemente, schwarze oder weiße Gehäuse und verschiedene abriebfeste Beschriftungen auf dem Wippschalter-Betätigungselement.
Die Wippschalter 1800 haben Silberkontakte mit Schaltformaten einpoliger Schließer, einpoliger Ein-/Aus-Schalter, einpoliger Umschalter, zweipoliger Schließer, zweipoliger Ein-/Aus-Schalter oder zweipoliger Umschalter einschließlich 2- oder 3-Positionsschaltung, Ein/Aus, Mitte aus und Wechsler mit Einklinken oder Tastbetätigungskontakten. Das Wippschaltergehäuse hat eine seidenmatte Oberfläche und lässt sich in Plattenausschnitte mit einer Plattenstärke von zwischen 0,75 und 3 mm einrasten; die Sicherungsrippen auf dem Schaltergehäuse gewährleisten einen festen Sitz.
Transparente PVC-Abdeckungen stehen zur Verfügung, um die Wippschalter der Serie 1800 vor Staub und Wassereintritt zu schützen und eine IP64-Bewertung für das Wippschalter-Betätigungselement zu ermöglichen.

Hoher Nennstrom, bis zu 12 A
Hoher Einschaltstrom (kapazitiv) bis zu 50 A, Best.-Nr. 741-0855 und 607-7365 bis zu 70 A
Kontaktabstand ≥3 mm (außer 3-Positions-Wechsler mit Mitte aus, die einen Kontaktabstand <3 mm haben)
Kontaktwiderstand <100 mΩ
Isolationswiderstand >100 MΩ
Elektrische Verbindung über Leiterplatten-Anschlussklemmen, Lötanschlüsse oder 4,8-mm-Faston-/Schnellverbindungs-Flachsteckerkontakte
Entflammbarkeit gemäß UL 94 V-2

Spritzwassergeschützte PVC-Abdeckungen für den Einsatz mit ein- und zweipoligen Schaltern erhältlich, siehe Best.-Nr. 133-6287 bzw. 134-0400.
Best.-Nr. 607-7343 ist mit einem staubdichten Deckel ausgestattet.
Ein- und zweipolige Modelle mit weißem Gehäuse erhältlich, siehe Best.-Nr. 741-0918 bzw. 741-0864.
Tastende Typen haben den Momentzustand in Klammern angegeben, z. B. (Ein) - Aus - (Ein).
Die Angaben zu Nennstrom und voraussichtlicher Lebensdauer sind Nennwerte. Weitere Nennwerte finden Sie auf dem Datenblatt.

UL; CSA; ENEC

Marquardt-Wippschalter
