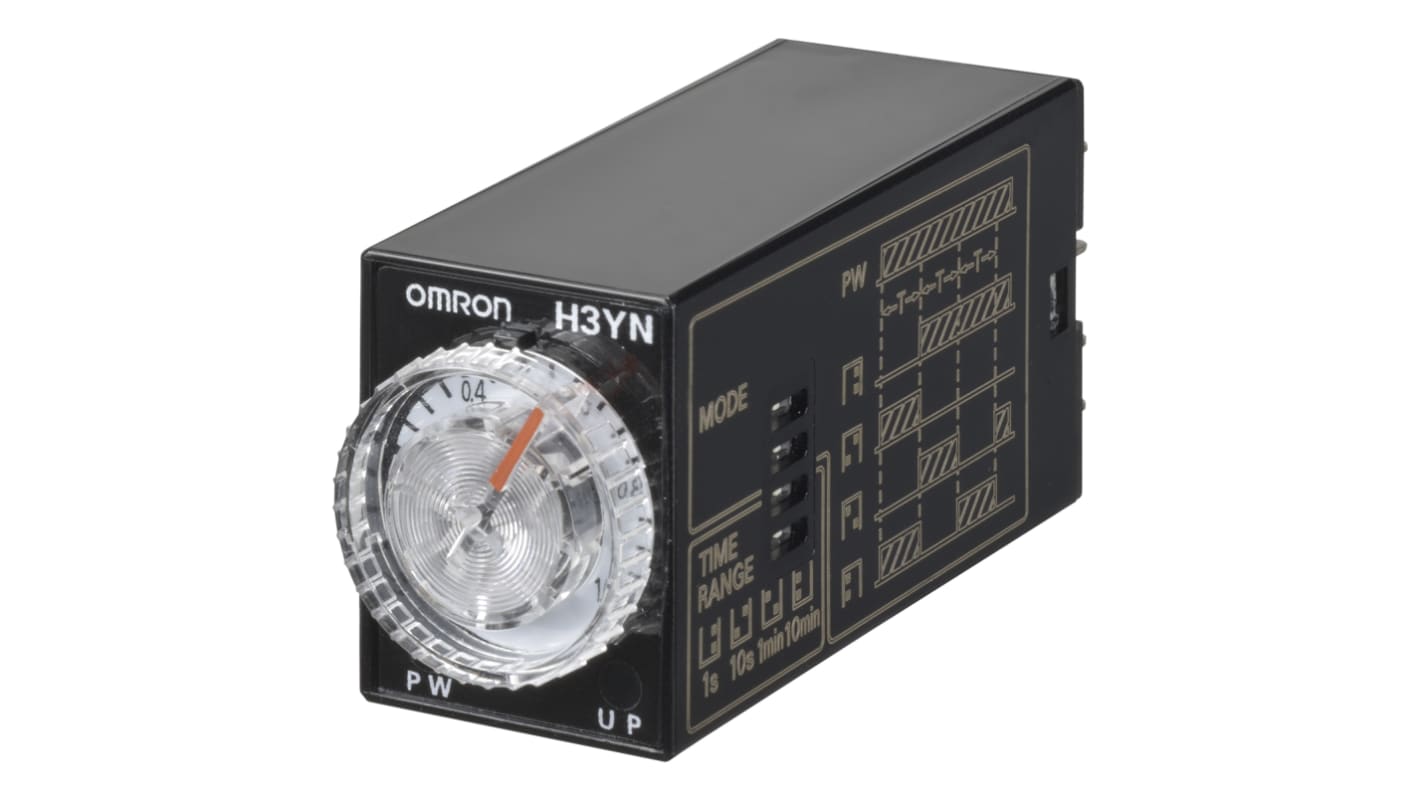

Omron H3YN Halbleiter-Zeitschaltuhr, DIN-Schiene 125 V dc 125V ac, 0.1 s to 10 min, 4 Kont. Multifunktion, 2-poliger

RS Best.-Nr.:: 106-6253
Herst. Teile-Nr.:: H3YN-2-B DC125
Marke:: Omron

Omron H3YN Halbleiter-Zeitschaltuhr, DIN-Schiene 125 V dc 125V ac, 0.1 s to 10 min, 4 Kont. Multifunktion, 2-poliger

Zwischensumme (1 Stück)*

55,95 €

(ohne MwSt.)

66,58 €

(inkl. MwSt.)

VERSANDKOSTENFREIE Lieferung für Bestellungen ab 100,00 €

Vorübergehend ausverkauft

Versand ab 19. November 2026

Sie benötigen mehr? Benötigte Menge eingeben und auf „Lieferverfügbarkeit überprüfen“ klicken.

Stück	Pro Stück
1 +	55,95 €

*Richtpreis

RS Best.-Nr.:: 106-6253
Herst. Teile-Nr.:: H3YN-2-B DC125
Marke:: Omron

Technische Daten

Mehr Infos und technische Dokumente

Rechtliche Anforderungen

Produktdetails

Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.

Alle auswählen	Eigenschaft	Wert
	Marke	Omron
	Produkt Typ	Halbleiter-Zeitschaltuhr
	Funktion	Zeitgeber
	Montageart	DIN-Schiene
	Zeitbereich	0.1 s to 10 min
	Anzahl der Kontakte	4
	Anzahl der Zeitfunktionen	Multifunktion
	Schaltspannung	250V ac
	Kontakt Konfiguration	2-poliger Umschalter
	IP-Schutzart	IP40
	Kontaktstrom	5A
	Versorgungsspannung DC	125 V dc
	Betriebstemperatur min.	-10°C
	Versorgungsspannung AC	125V ac
	Anschlusstyp	Einsteckbar
	Maximale Betriebstemperatur	55°C
	Modus	Multifunktion
	Höhe	28mm
	Länge	21.5mm
	Normen/Zulassungen	CE, CSA C22.2 No. 14, EN 61812-1, UL 508, IEC 60664-1, CCC, Lloyds
	Breite	56.6mm
	Serie	H3YN

	Alle auswählen
	Marke Omron
	Produkt Typ Halbleiter-Zeitschaltuhr
	Funktion Zeitgeber
	Montageart DIN-Schiene
	Zeitbereich 0.1 s to 10 min
	Anzahl der Kontakte 4
	Anzahl der Zeitfunktionen Multifunktion
	Schaltspannung 250V ac
	Kontakt Konfiguration 2-poliger Umschalter
	IP-Schutzart IP40
	Kontaktstrom 5A
	Versorgungsspannung DC 125 V dc
	Betriebstemperatur min. -10°C
	Versorgungsspannung AC 125V ac
	Anschlusstyp Einsteckbar
	Maximale Betriebstemperatur 55°C
	Modus Multifunktion
	Höhe 28mm
	Länge 21.5mm
	Normen/Zulassungen CE, CSA C22.2 No. 14, EN 61812-1, UL 508, IEC 60664-1, CCC, Lloyds
	Breite 56.6mm
	Serie H3YN

Ursprungsland:: CN

Halbleiter-Timer der Serie H3YN von Omron, 0,1 s-10 m im Zeitbereich, 125 V DC Versorgungsspannung - H3YN-2-B DC125

Dieser Halbleiter-Zeitgeber bietet eine präzise Zeitsteuerung für industrielle Automatisierungs- und elektrische Systeme und liefert wählbare Verzögerungen über einen breiten Bereich für die Prozesssequenzierung. Er ist für die DIN-Schienenmontage in Schaltschränken konzipiert und bietet AC/DC-Versorgungskompatibilität, die für typische Steuerspannungen in Maschinen- und Schalttafeleinrichtungen geeignet ist.

Merkmale und Vorteile:

• Zeitbereich von 0,1 s bis 10 min ermöglicht eine Feineinstellung der Verzögerung
• DPDT 5 A-Kontakte unterstützen Zweikreis-Schaltanforderungen
• 125-V-AC/DC-Versorgung ermöglicht vielseitige Stromversorgung
• Steckklemmen reduzieren die Verdrahtungszeit und verbessern die Verbindungssicherheit
• Schutzart IP40 für geschützte Schalttafeln in Innenräumen
• Multifunktionsfähigkeit vereint verschiedene Timing-Modi

Anwendungsbereich

• Geeignet für die Sequenzierung von Motoren und Betätigungselementen in Automatisierungsleitungen
• Ideal für die zeitgesteuerte Steuerung von industriellen Beleuchtungs- und Signalkreisen
• Wird mit Relaislogik für Verriegelungs- und Sicherheitsverzögerungsfunktionen verwendet
• Kann für den zeitgesteuerten Start/Stopp von Pumpen in Prozessgeräten verwendet werden
• Wird zur Verzögerungssteuerung in Förder- und Materialhandhabungssystemen verwendet

Welche Kontaktleistung kann ich für das Schalten von Lasten erwarten?

Das Gerät verfügt über vier Kontakte, die als DPDT mit einem Nennstrom von 5 A pro Kontakt angeordnet sind, zum Schalten typischer Steuerungen und kleiner Leistungslasten.

Welche Zulassungen zeigen die Eignung für industrielle Installationen an?

Es verfügt über mehrere internationale Zulassungen für Sicherheits- und elektrische Normen, einschließlich CE, UL 508, IEC 60664-1 und CSA C22.2 Nr. 14.

Welche Umgebungstemperaturen verträgt es während des Betriebs?

Das Gerät ist für den Betrieb zwischen -10 °C und 55 °C spezifiziert und ermöglicht den Einsatz in Standard-Industrieumgebungen in Innenräumen.

Wie wird das Gerät im Steuergehäuse gesichert?

Er wird direkt auf DIN-Schienen-Hardware montiert und bietet eine standardisierte Installationsmethode in Schaltschränken.

Welche dielektrischen oder Schaltspannungsgrenzwerte sind für die Systemkonstruktion relevant?

Die Schaltspannung beträgt 250 V AC, was bei der Auswahl von Lasten und der Koordinierung von Isolationsabständen berücksichtigt werden sollte.
