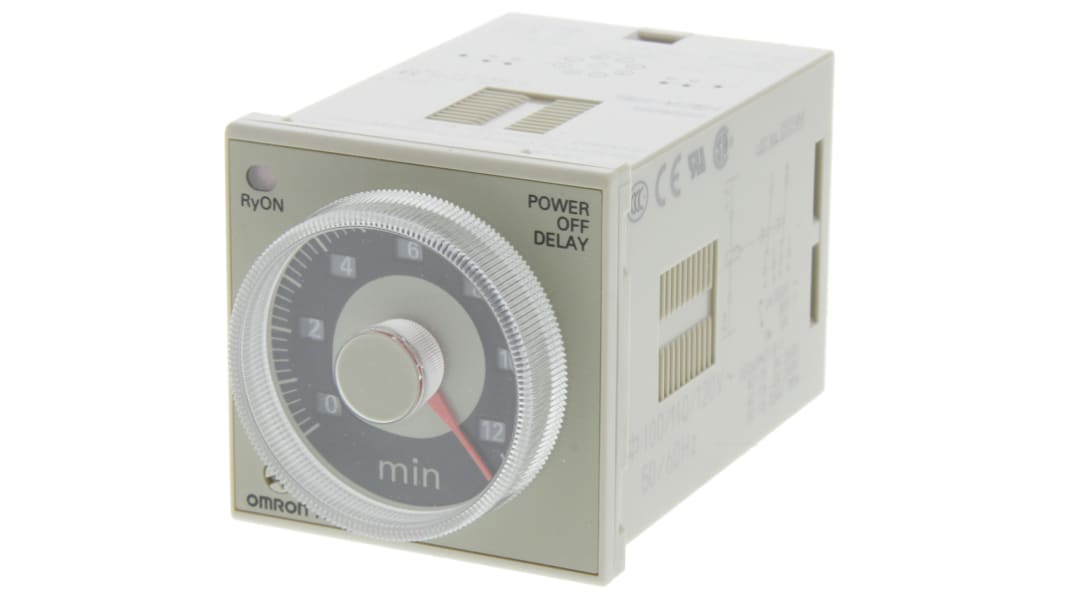

Omron H3CR Zeitrelais, DIN-Schiene, Tafelmontage, 0.05 → 12min, 100 → 120V ac, 2 Kont. Einfach

Alle Zeitrelais anzeigen
Nicht verfügbar
Wir haben dieses Produkt aus dem Sortiment genommen.

Alternative

Folgende mögliche Alternative können wir anbieten:

presentation
Omron Zeitrelais, Steckanschluss , 0.05-12min, 100-120V ac, 2 Kont. Zeitrelais, 2-poliger Wechsler
RS Best.-Nr.
264-1630

Stück

98,63 €

(ohne MwSt.)

117,37 €

(inkl. MwSt.)

RS Best.-Nr.:
349-1279
Herst. Teile-Nr.:
H3CR-H8L AC100-120 M
Marke:
Omron
Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.
Alle auswählen

Marke

Omron

Versorgungsspannung

100 → 120V ac

Montage Typ

DIN-Schiene, Tafelmontage

Anzahl der Zeitfunktionen

Einfach

Zeitbereich

0.05 → 12min

Anzahl der Kontakte

2

Zeitabschnitt

Minuten, Sekunden

Strom max.

5A

Spannung max.

30 V dc, 250V ac

Schaltkonfiguration

2-poliger Wechsler

Anschluss Typ

8-poliger Steckverbinder

Spannungsversorgung

Extern

Breite

48mm

Betriebstemperatur max.

+55°C

Serie

H3CR

Tiefe

93mm

Länge

48mm

Betriebstemperatur min.

-10°C

Zeitrelais der Serie H3CR von Omron, 100 bis 120 V ac Versorgungsspannung, 0,05 bis 12 min Zeitbereich – H3CR-H8L AC100-120 M


Dieses Zeitrelais ist eine robuste Lösung für Automatisierungsanwendungen und bietet eine präzise Steuerung in verschiedenen elektrischen Umgebungen. Mit einem kompakten DIN-Schienenformat von 48 mm x 93 mm sorgt der Zeitgeber für eine effiziente Platznutzung und bietet gleichzeitig eine zuverlässige Leistung. Er arbeitet mit einem Versorgungsspannungsbereich von 100 bis 120 V ac und ist ideal für zahlreiche industrielle Anwendungen, die zeitgesteuerte Funktionen erfordern.

Merkmale und Vorteile


• OFF-Verzögerungsmodus für flexible Timing-Steuerung
• DPDT-Relaiskonfiguration für vielseitige Schaltoptionen
• Kompakte Bauweise, geeignet für DIN-Schienen- oder Tafelmontage
• Einfache Installation mit einem 8-poligen Steckverbinder für schnelle Einrichtung

Anwendungen


• Ideal zur Steuerung von Maschinen-Zeitvorgängen
• Verwendet in HVAC-Systemen für verzögerte Lüfterabschaltung
• Anwendbar in Fertigungseinstellungen für Sequenz-Timing
• Verwendet in der Automatisierung für das Timing der Geräteaktivierung

Wie erhöht der einstellbare Zeitbereich die Betriebsflexibilität?


Der einstellbare Zeitbereich ermöglicht es dem Benutzer, das Timing von 0,05 bis 12 Minuten an spezifische Betriebsanforderungen anzupassen. Diese Flexibilität ist besonders vorteilhaft für Umgebungen, in denen eine präzise Steuerung von elektrischen Geräten von entscheidender Bedeutung ist.

Welche Art von Relaiskonfiguration verwendet es, und wie nutzt er diese Vorteile?


Die DPDT-Relaiskonfiguration ermöglicht die Steuerung von zwei getrennten Stromkreisen, was für Vielseitigkeit sorgt. Diese doppelte Funktionalität unterstützt Anwendungen, die mehrere zeitlich begrenzte Aktionen erfordern, um den Betrieb effizient zu rationalisieren.

Kann dieses Zeitrelais hohen Umgebungstemperaturen standhalten?


Ja, es funktioniert effektiv zwischen -10 °C und +55 °C, womit es für Umgebungen mit schwankenden Temperaturen geeignet ist. Seine Haltbarkeit unter extremen Bedingungen sorgt für einen unterbrechungsfreien Betrieb bei kritischen Aufgaben.

Montage und Anschluss


Zur Montage in einer Frontplatte benötigen Sie den entsprechenden Montageadapter
Y92F-30 342-916 - zum Anschluss bzw. Montage auf DIN-Schiene benötigen Sie einen entsprechenden Sockel (modellabhängig - siehe Datenblatt)


Echte Ausschaltverzögerung
