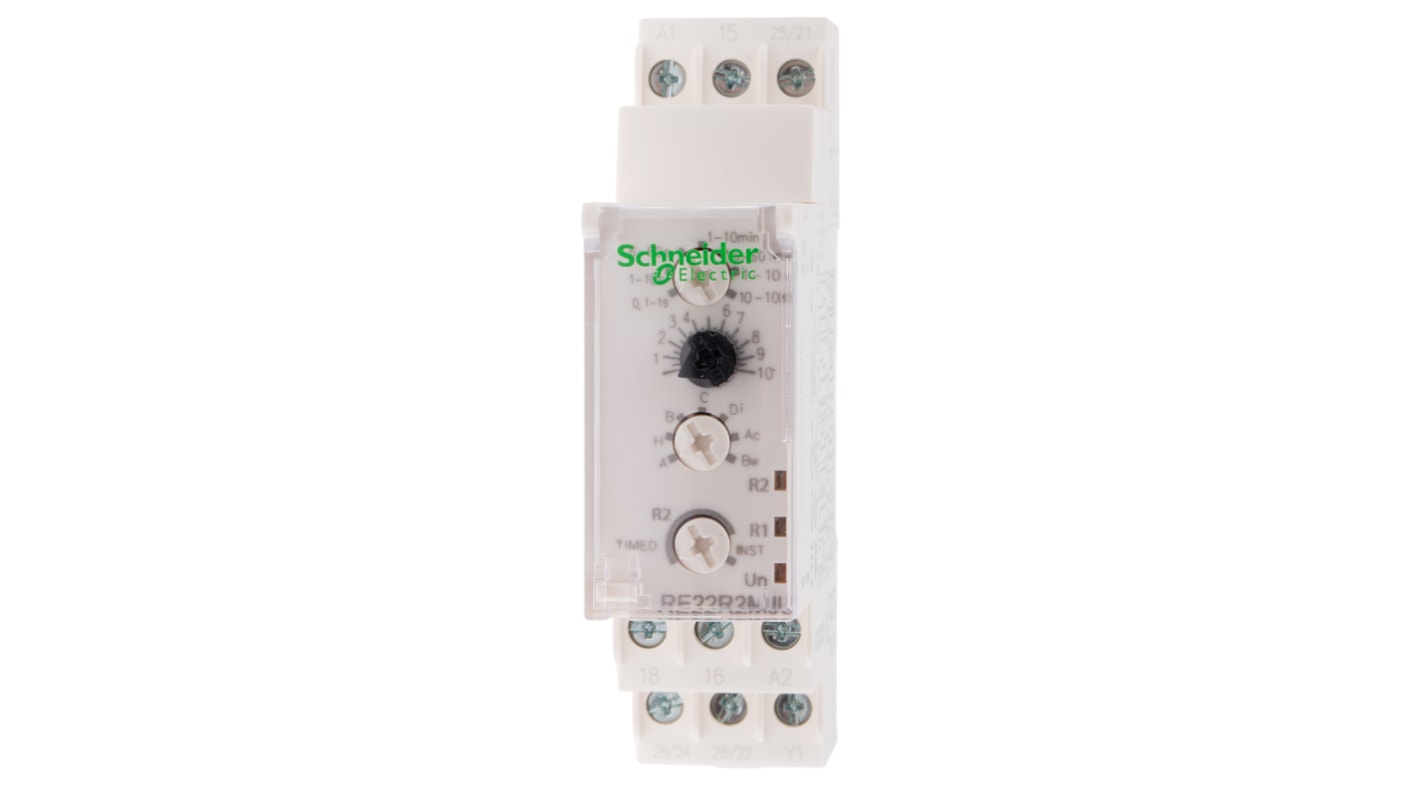

Schneider Electric Harmony Time Zeitrelais, DIN-Hutschiene 12 V dc 12V ac, 0.1 s to 100 h, 4 Kont. Multifunktion,
- RS Best.-Nr.:
- 872-5814
- Distrelec-Artikelnummer:
- 303-02-794
- Herst. Teile-Nr.:
- RE22R2MJU
- Marke:
- Schneider Electric
Mengenrabatt verfügbar
Mengenpreis-Optionen anzeigenZwischensumme (1 Stück)*
82,21 €
(ohne MwSt.)
97,83 €
(inkl. MwSt.)
VERSANDKOSTENFREIE Lieferung für Bestellungen ab 100,00 €
Auf Lager
- 1 Einheit(en) versandfertig
- Zusätzlich 2 Einheit(en) versandfertig von einem anderen Standort
Sie benötigen mehr? Benötigte Menge eingeben und auf „Lieferverfügbarkeit überprüfen“ klicken.
Stück | Pro Stück |
|---|---|
| 1 - 4 | 82,21 € |
| 5 + | 79,71 € |
*Richtpreis
- RS Best.-Nr.:
- 872-5814
- Distrelec-Artikelnummer:
- 303-02-794
- Herst. Teile-Nr.:
- RE22R2MJU
- Marke:
- Schneider Electric
Technische Daten
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
Produktdetails
Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.
Alle auswählen | Eigenschaft | Wert |
|---|---|---|
| Marke | Schneider Electric | |
| Produkt Typ | Zeitrelais | |
| Montageart | DIN-Hutschiene | |
| Funktion | Multifunktion | |
| Zeitbereich | 0.1 s to 100 h | |
| Anzahl der Kontakte | 4 | |
| Anzahl der Zeitfunktionen | Multifunktion | |
| Schaltspannung | 250V | |
| Kontakt Konfiguration | 2-poliger Umschalter | |
| IP-Schutzart | IP40, IP50, IP20 | |
| Versorgungsspannung AC | 12V ac | |
| Betriebstemperatur min. | -20°C | |
| Kontaktstrom | 8A | |
| Versorgungsspannung DC | 12 V dc | |
| Zeiteinstellung | Knopf | |
| Modus | Multifunktion | |
| Maximale Betriebstemperatur | 60°C | |
| Anschlusstyp | Schraube | |
| Länge | 22.9mm | |
| Höhe | 79.5mm | |
| Normen/Zulassungen | GL, cULus, EN 61000-6-1, CSA, IEC 61812-1, EN 61000-6-2, EAC, CE, EN 61000-6-3, EN 61000-6-4, CCC, RCM, CHINA RoHS | |
| Breite | 90mm | |
| Serie | Harmony Time | |
| Alle auswählen | ||
|---|---|---|
Marke Schneider Electric | ||
Produkt Typ Zeitrelais | ||
Montageart DIN-Hutschiene | ||
Funktion Multifunktion | ||
Zeitbereich 0.1 s to 100 h | ||
Anzahl der Kontakte 4 | ||
Anzahl der Zeitfunktionen Multifunktion | ||
Schaltspannung 250V | ||
Kontakt Konfiguration 2-poliger Umschalter | ||
IP-Schutzart IP40, IP50, IP20 | ||
Versorgungsspannung AC 12V ac | ||
Betriebstemperatur min. -20°C | ||
Kontaktstrom 8A | ||
Versorgungsspannung DC 12 V dc | ||
Zeiteinstellung Knopf | ||
Modus Multifunktion | ||
Maximale Betriebstemperatur 60°C | ||
Anschlusstyp Schraube | ||
Länge 22.9mm | ||
Höhe 79.5mm | ||
Normen/Zulassungen GL, cULus, EN 61000-6-1, CSA, IEC 61812-1, EN 61000-6-2, EAC, CE, EN 61000-6-3, EN 61000-6-4, CCC, RCM, CHINA RoHS | ||
Breite 90mm | ||
Serie Harmony Time | ||
- Ursprungsland:
- ID
Schneider Electric Zeitrelais der Harmony Time Serie, 12V AC/DC Versorgungsspannung, DPDT-Kontaktkonfiguration - RE22R2MJU
Dieses Zeitrelais verbessert die Steuerung in verschiedenen Automatisierungs- und elektrischen Systemen. Mit seinen Multifunktionsfunktionen bietet es präzise Zeitmesslösungen für eine Vielzahl von Anwendungen in der Elektronik- und Maschinenbauindustrie. Das Gerät arbeitet effizient mit einer Versorgungsspannung von 12 V AC/DC und ist somit vielseitig einsetzbar.
Eigenschaften und Vorteile
• Zeitbereich von 0,1 Sekunden bis 100 Stunden
• DPDT-Kontaktkonfiguration für verbesserte Funktionalität
• Modularer Aufbau für einfache Montage auf DIN-Schienen
• Externe Stromversorgungsoptionen für zusätzliche Vielseitigkeit
• Visuelle Indikatoren für den Betriebsstatus
Anwendungsbereich
• Einsatz in automatischen Steuerungssystemen für Zeitmessfunktionen
• Geeignet für die Sequenzierung von Maschinen in Fertigungsprozessen
• Anwendbar in Beleuchtungssteuerungssystemen für zeitgesteuerte Vorgänge
• Implementiert in HVAC-Systemen für präzise Zeiteinstellungen
• Ideal für Verzögerungen und Ein/Aus-Steuerung in Stromkreisen
Wie kann ich dieses Gerät auf einer DIN-Schiene installieren?
Vergewissern Sie sich, dass die Schiene sicher montiert ist, und setzen Sie dann das Zeitrelais auf die Schiene, bis es einrastet. Für den Einbau ist kein Spezialwerkzeug erforderlich.
Wie hoch ist die Mindeststromstärke für den Betrieb?
Der Baustein benötigt für einen effektiven Betrieb einen Mindeststrom von 10 mA bei 5 V, wodurch die Funktionalität bei geringer Last gewährleistet ist.
Kann das Relais in externen Umgebungen eingesetzt werden?
Ja, er arbeitet in einem Temperaturbereich von -20°C bis +60°C und kann somit unter verschiedenen Umgebungsbedingungen eingesetzt werden; es wird jedoch empfohlen, sie vor Feuchtigkeit zu schützen.
Wie kann ich den einmal programmierten Timer zurücksetzen?
Das Zeitrelais wird nach Beendigung des Zeitzyklus automatisch zurückgesetzt. Für einen manuellen Reset schalten Sie das Gerät kurzzeitig stromlos.
Ist es für den Einsatz in Systemen mit Spannungsschwankungen geeignet?
Das Relais ist so konstruiert, dass es mit leichten Spannungsschwankungen innerhalb seines Nennbereichs umgehen kann und somit eine zuverlässige Lösung in Umgebungen mit instabiler Spannungsversorgung darstellt.
