- RS Best.-Nr.:
- 123-5394
- Herst. Teile-Nr.:
- LNK606DG
- Marke:
- Power Integrations
Nicht mehr im Sortiment
- RS Best.-Nr.:
- 123-5394
- Herst. Teile-Nr.:
- LNK606DG
- Marke:
- Power Integrations
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
Produktdetails

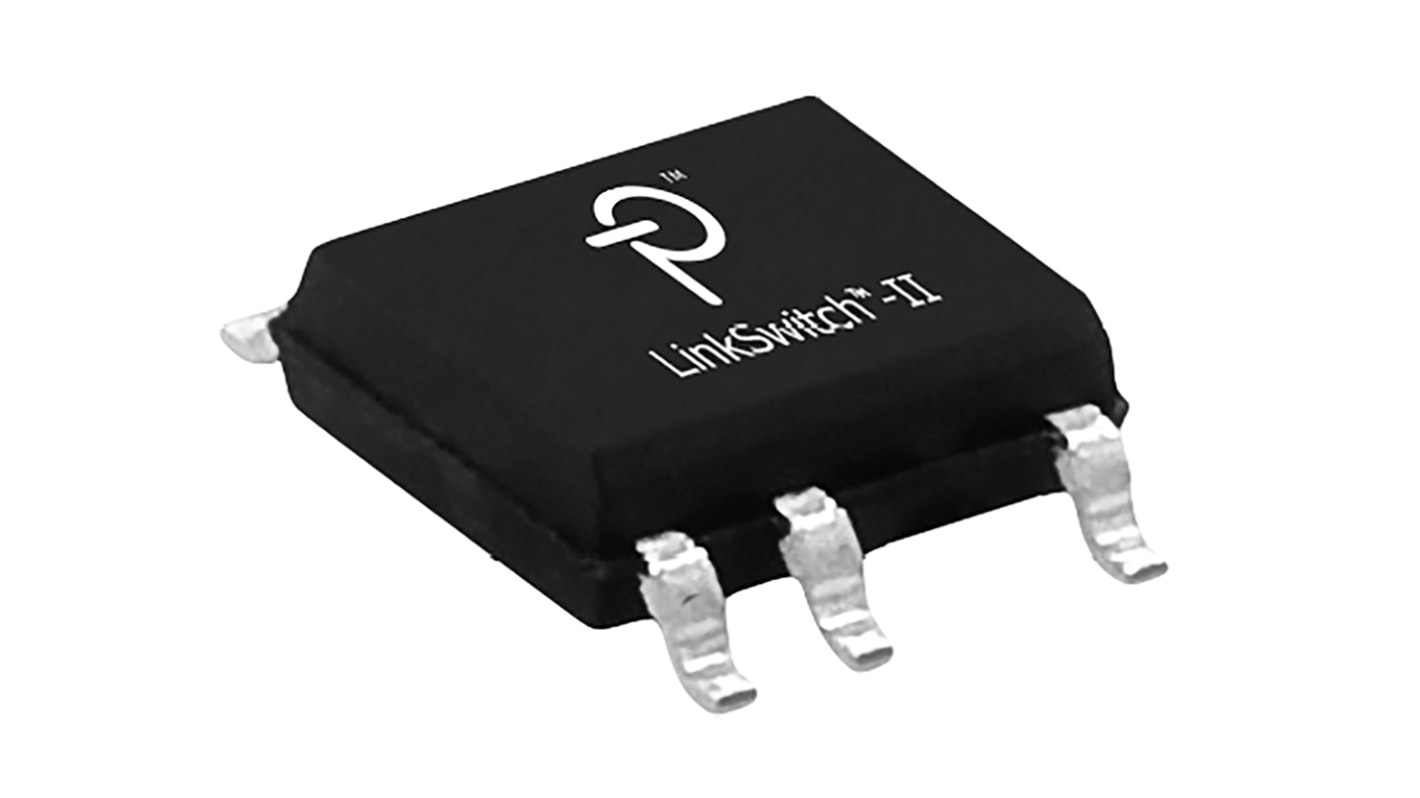

LinkSwitch-II, Power Integrations
Der LinkSwitch-II vereinfacht Designs von CV/CC-Ladegeräten mit geringer Leistungsaufnahme dramatisch, da er Optokoppler und sekundären Steuerschaltkreis überflüssig macht. Das Bauteil führt ein revolutionäres Steuerverfahren ein, das sich durch eine sehr dichte Ausgangsspannungs- und Stromregelung auszeichnet, die Transformator- und interne Parametertoleranzen sowie Eingangsspannungsveränderungen ausgleicht.
Erfüllt mühelos alle Energieeffizienzbestimmungen weltweit
Leistungsaufnahme im lastfreien Betrieb < 200 mW bei 230 Vac und bis unter 30 mW mit optionaler externer Vorspannung
Die Ein-/Aus-Steuerung überzeugt durch einen konstanten Wirkungsgrad auch bei sehr geringen Lasten - ideal für CEC- und ENERGY STAR 2.0-Bestimmungen
Keine Stromfühlerwiderstände – maximiert den Wirkungsgrad
Leistungsaufnahme im lastfreien Betrieb < 200 mW bei 230 Vac und bis unter 30 mW mit optionaler externer Vorspannung
Die Ein-/Aus-Steuerung überzeugt durch einen konstanten Wirkungsgrad auch bei sehr geringen Lasten - ideal für CEC- und ENERGY STAR 2.0-Bestimmungen
Keine Stromfühlerwiderstände – maximiert den Wirkungsgrad
AC/DC-Wandler, Power Integrations
Technische Daten
Eigenschaft | Wert |
---|---|
Eingangsspannung max. | 265 V ac |
Ausgangsspannung max. | 5 V dc |
Montage-Typ | SMD |
Pinanzahl | 7 |
Abmessungen | 4.9 x 3.9 x 1.65mm |
Ausgangsstrom max. | 600mA |
Gehäusegröße | SOIC |
Eingangsspannung Bereich | 85 → 265 V ac |
Strom-Grenzwert | 438mA |
Eingangsspannung min. | 85 VAC |
Betriebstemperatur max. | +150 °C |
Länge | 4.9mm |
Breite | 3.9mm |
Höhe | 1.65mm |
Betriebstemperatur min. | –40 °C |
Ausgangsstrom-Bereich | 0,6 A |
Versorgungsspannnung typ. | 230 V ac |
Betriebstemperatur-Bereich | –40 → +150 °C |
Ausgangsspannung-Bereich | 5 V dc |
