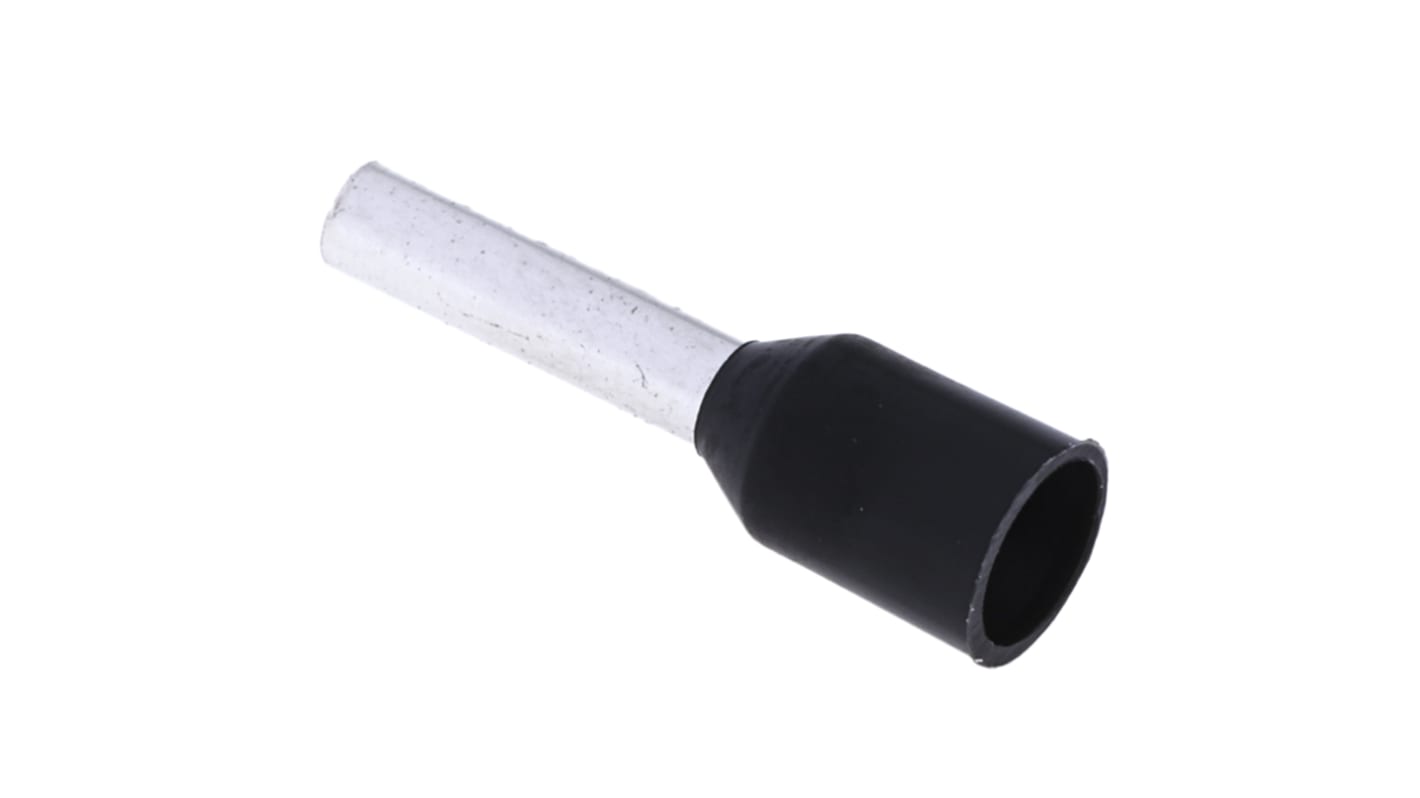

RS PRO Aderendhülsen bis 1.5mm², Stift ø 2mm, Schwarz, Nylon, 8mm, 14mm, Isoliert, 16AWG max.

Hochwertige Bootlace-Ferrule (Kabelendklemme) von RS PRO mit DIN-Farbcodierung für einen sauberen Endanschluss mehradriger Drähte. Diese zuverlässigen Aderendhülsen sorgen für einen soliden Anschluss an Klemmenblock und unverlierbare Klemmen.Häufige Fragen

Was ist eine Aderendhülse?
Eine Aderendhülse ist ein Metallrohr oder eine Ferrule mit einer geformten farbcodierten Isoliermanschette aus Kunststoff. Die Aderendhülse wird über das Ende eines mehradrigen Drahts geschoben, gecrimpt und dann in einen Schraub- oder Federklemmenanschluss gesteckt.

Wo wird eine Aderendhülse verwendet?
Wenn das Ende eines mehradrigen Drahts abisoliert und direkt unter eine Schraubklemme platziert wird, lüften sich die Litzen des Drahts unter dem Druck der Schraube natürlich aus. Einige Litzen werden verloren gehen. Dies verringert die Qualität der elektrischen Verbindung und kann auch zu elektrischen Kurzschlüssen führen. Bei Verwendung einer Aderendhülse erfasst der isolierte Trichter mit seiner flachen Bauweise alle Litzen. Diese Litzen werden dann in das Aderendhülsenrohr zusammen gecrimpt. Die gecrimpte Aderendhülse wird dann in die Klemme eingesetzt, um eine elektrische Verbindung herzustellen.

Funktionen und Vorteile
• Ausgezeichnete elektrische Verbindung
• Reduziert Kurzschlüsse
• Farbcodierte DIN-Manschette zur einfachen Erkennung der Aderendhülsengröße
• Nylonisolierter Kragen für weniger Leckstrom, Kriechstrecke und Eindringen von Gas
• Verzinntes Kupferrohr für ausgezeichnete Leitfähigkeit
• Die Crimp-Anschlussklemme kann mehrmals eingesetzt und entfernt werden, ohne das Drahtende zu beschädigen

Anwendungen
Bootlace-Ferrulen werden an mehradrigen Drähten verwendet, die in Schraubklemmen und Anschlussklemmenblöcke eingesetzt werden. Zu den Anwendungen gehören Verteilerkästen, Überlastschalter, Schalttafeln und alle Geräte, bei denen ein mehradriger Kabelanschluss erforderlich ist.

Fragen und Antworten

Bootlace-Ferrule crimpen
Wählen Sie die richtige Ferrulengröße aus und isolieren Sie das Drahtende ab. Schneiden Sie die Drähte auf dieselbe Länge wie die Klemme und verdrillen Sie die Kabelstränge. Schieben Sie die Ferrule (mit der isolierten Seite voran) auf die Enden des Drahts, bis die Drahtstränge mit dem Ende der Hülse bündig sind. Führen Sie die Hülse des Ringkabelschuhs mit einem Crimpwerkzeug in den entsprechenden Crimpbereich ein (angegeben durch die auf dem Werkzeug markierten Größen). Drücken Sie die Griffe des Werkzeugs zusammen, bis die Ratsche ausrastet. Eine Crimpzange mit Zwangssperre ist vorzuziehen, da die Griffe verriegelt bleiben, bis ein vollständiger Crimpvorgang abgeschlossen ist, was Teilverpressungen verhindert. Das gecrimpte Drahtende kann nun in den entsprechenden Anschluss eingeführt werden

Geeignete Crimpwerkzeuge
Für Aderendhülsen mit 0,25 bis 6 mm Drahtgröße² Verwenden Sie die Bestellnummer des Crimpwerkzeugrahmens 848-391 Mit Crimpeinsatz 848-420
Für Aderendhülsen mit 10 bis 25 mm Drahtgröße² Verwenden Sie die Bestellnummer der Crimpzange 297-2935
