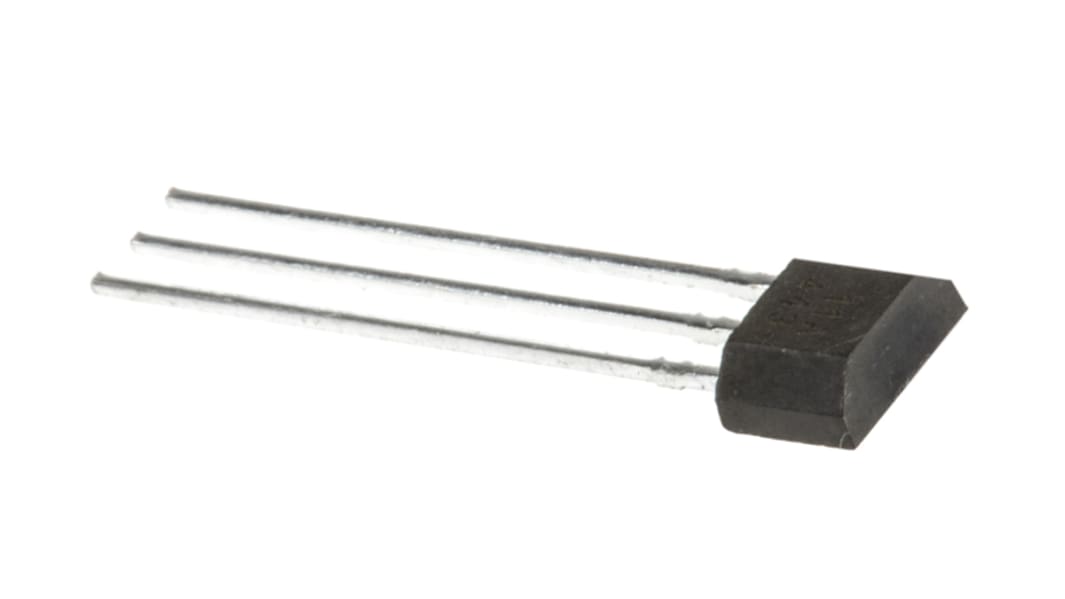

Honeywell Technologies Hall-Effekt-Sensor Durchsteckmontage 3.8 V 30V IC Bipolar Quad-Hall TO-92 3-Pin

RS Best.-Nr.:: 169-7664
Herst. Teile-Nr.:: SS411A
Marke:: Honeywell

Honeywell Technologies Hall-Effekt-Sensor Durchsteckmontage 3.8 V 30V IC Bipolar Quad-Hall TO-92 3-Pin

Zwischensumme (1 Beutel mit 5000 Stück)*

38.905,00 €

(ohne MwSt.)

46.295,00 €

(inkl. MwSt.)

VERSANDKOSTENFREIE Lieferung für Bestellungen ab 100,00 €

Auf Lager

5.000 Einheit(en) versandfertig von einem anderen Standort

Sie benötigen mehr? Benötigte Menge eingeben und auf „Lieferverfügbarkeit überprüfen“ klicken.

Stück	Pro Stück	Pro Beutel*
5000 +	7,781 €	38.905,00 €

*Richtpreis

RS Best.-Nr.:: 169-7664
Herst. Teile-Nr.:: SS411A
Marke:: Honeywell

Technische Daten

Mehr Infos und technische Dokumente

Rechtliche Anforderungen

Produktdetails

Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.

Alle auswählen	Eigenschaft	Wert
	Marke	Honeywell
	Sensortyp	Hall-Effekt-Sensoren
	Produkt Typ	Hall-Effekt-Sensor
	Technologie	Quad-Hall
	Montageart	Durchsteckmontage
	Schnittstellentyp	IC
	Magnet-Typ	Bipolar
	Minimale Versorgungsspannung	3.8V
	Gehäusegröße	TO-92
	Maximale Versorgungsspannung	30V
	Betriebstemperatur min.	-40°C
	Pinanzahl	3
	Maximale Betriebstemperatur	150°C
	Länge	4.06mm
	Normen/Zulassungen	No
	Serie	SS400
	Breite	1.57mm
	Höhe	3mm
	Versorgungsstrom	10mA
	Automobilstandard	Nein

	Alle auswählen
	Marke Honeywell
	Sensortyp Hall-Effekt-Sensoren
	Produkt Typ Hall-Effekt-Sensor
	Technologie Quad-Hall
	Montageart Durchsteckmontage
	Schnittstellentyp IC
	Magnet-Typ Bipolar
	Minimale Versorgungsspannung 3.8V
	Gehäusegröße TO-92
	Maximale Versorgungsspannung 30V
	Betriebstemperatur min. -40°C
	Pinanzahl 3
	Maximale Betriebstemperatur 150°C
	Länge 4.06mm
	Normen/Zulassungen No
	Serie SS400
	Breite 1.57mm
	Höhe 3mm
	Versorgungsstrom 10mA
	Automobilstandard Nein

Ursprungsland:: CN

Honeywell Serie SS400 Hall-Effekt-Sensor, 3-polig, 3,8 V bis 30 V Versorgungsspannung - SS411A

Dieser Hall-Effekt-Sensor ist ein kompaktes magnetisches Positionserfassungsgerät, das für diskrete Schaltanwendungen entwickelt wurde. Er arbeitet in einem Niederspannungsbereich, der für verschiedene elektronische Systeme geeignet ist, und wird in einem TO-92-Gehäuse mit Durchgangsbohrung für eine einfache Leiterplattenmontage geliefert. Das Gerät ist für die Erkennung bipolarer Magnetfelder ausgelegt und ist für den Einsatz in Bereichen vorgesehen, in denen ein kleiner Sensor mit drei Anschlüssen über einen breiten Temperaturbereich erforderlich ist.

Merkmale und Vorteile:

• Quad-Hall-Erkennung sorgt für verbesserte Magnetfeld-Erkennung
• Bipolare Schaltung unterstützt den Betrieb mit umkehrbarer Magnetpolarität
• 10 mA Versorgungsstrom minimiert den Stromverbrauch im Dauerbetrieb
• Die Temperaturtoleranz von -40 °C bis 150 °C ermöglicht den Betrieb in rauen Umgebungen
• Der Betriebsbereich von 3,8 V bis 30 V ermöglicht den Einsatz mit Niederspannungsversorgungen

Anwendungsbereich

• Geeignet für die magnetische Positionserfassung in der Aktuatorrückmeldung
• Ideal für bürstenlose Motorkommutierungssensorsysteme
• Wird mit Drehgebern zur berührungslosen Rotationserkennung verwendet
• Kann zur Näherungserkennung in industriellen Steuerungen verwendet werden
• Geeignet für schalttafelmontierte Durchsteckmontage

Wie ist das Gehäuse und die Befestigungsmethode?

Das Gerät wird in einem TO-92-Gehäuse geliefert und ist für die Durchsteckmontage ausgelegt.

Wie viele elektrische Anschlüsse benötigt der Sensor?

Drei Stifte sind für die Stromversorgung, die Masse und die Signalschnittstelle erforderlich.

Auf welche Art von Magnetfeld reagiert er?

Er reagiert auf bipolare Magnetfelder und schaltet mit Polaritätsänderungen.

Wie hoch ist der Nennversorgungsstrom im normalen Betrieb?

Der typische Versorgungsstrom beträgt 10 mA.

Welchen Betriebstemperaturen kann er standhalten?

Er arbeitet in einem Temperaturbereich von -40 °C bis 150 °C.
