- RS Best.-Nr.:
- 200-9465
- Herst. Teile-Nr.:
- AS5047U-HTSM
- Marke:
- ams OSRAM
Voraussichtlich ab 12.05.2025 verfügbar.
Nicht als Expresslieferung erhältlich
Im Warenkorb
Preis pro Stück (Auf einer Rolle von 500)
5,90 €
(ohne MwSt.)
7,02 €
(inkl. MwSt.)
Stück | Pro Stück | Pro Rolle* |
500 + | 5,90 € | 2.950,00 € |
*Bitte VPE beachten |
- RS Best.-Nr.:
- 200-9465
- Herst. Teile-Nr.:
- AS5047U-HTSM
- Marke:
- ams OSRAM
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
- Ursprungsland:
- AT
Produktdetails

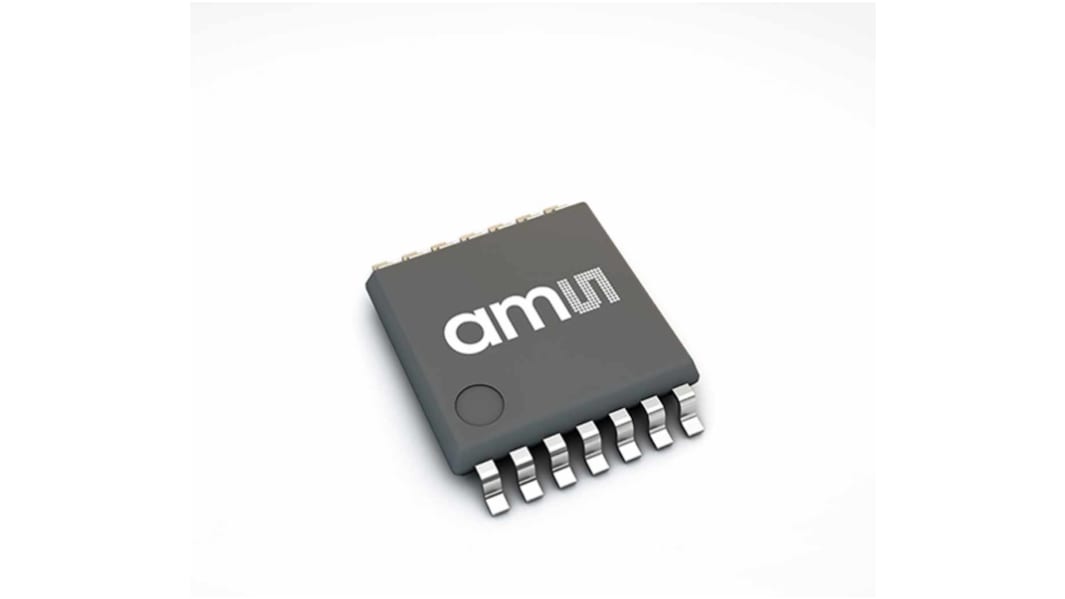

Der AS5047U ist ein hochauflösender, drehbarer Positionssensor für schnelle absolute Winkelmessung über einen vollständigen 360°-Bereich. Dieser neue Positionssensor ist mit einer revolutionär integrierten dynamischen Winkelfehler-Kompensation (DAEC) mit fast 0 Latenz bei höherer Drehzahl ausgestattet. Für eine höhere Signalqualität bei niedrigerer Drehzahl reduziert das dynamische Filtersystem (DFS) das Übergangsrauschen. Die robuste Bauweise des Geräts unterdrückt den Einfluss jedes homogenen externen Streumagnetfeldes. Eine serielle 4-Draht-SPI-Standardschnittstelle mit CRC-Schutz ermöglicht es einem Host-Mikrocontroller, die absoluten 14-Bit-Winkelpositionsdaten vom AS5047U zu lesen und nichtflüchtige Einstellungen ohne ein dediziertes Programmiergerät zu programmieren. Inkrementelle Bewegungen werden auf einem Satz von ABI-Signalen mit einer maximalen Auflösung von 16989 Schritten/4096 Impulsen pro Umdrehung angezeigt.
Technische Daten
Eigenschaft | Wert |
---|---|
Sensor-Typ | Hall-Effekt-Sensoren |
Gehäusegröße | TSSOP |
Pinanzahl | 14 |
