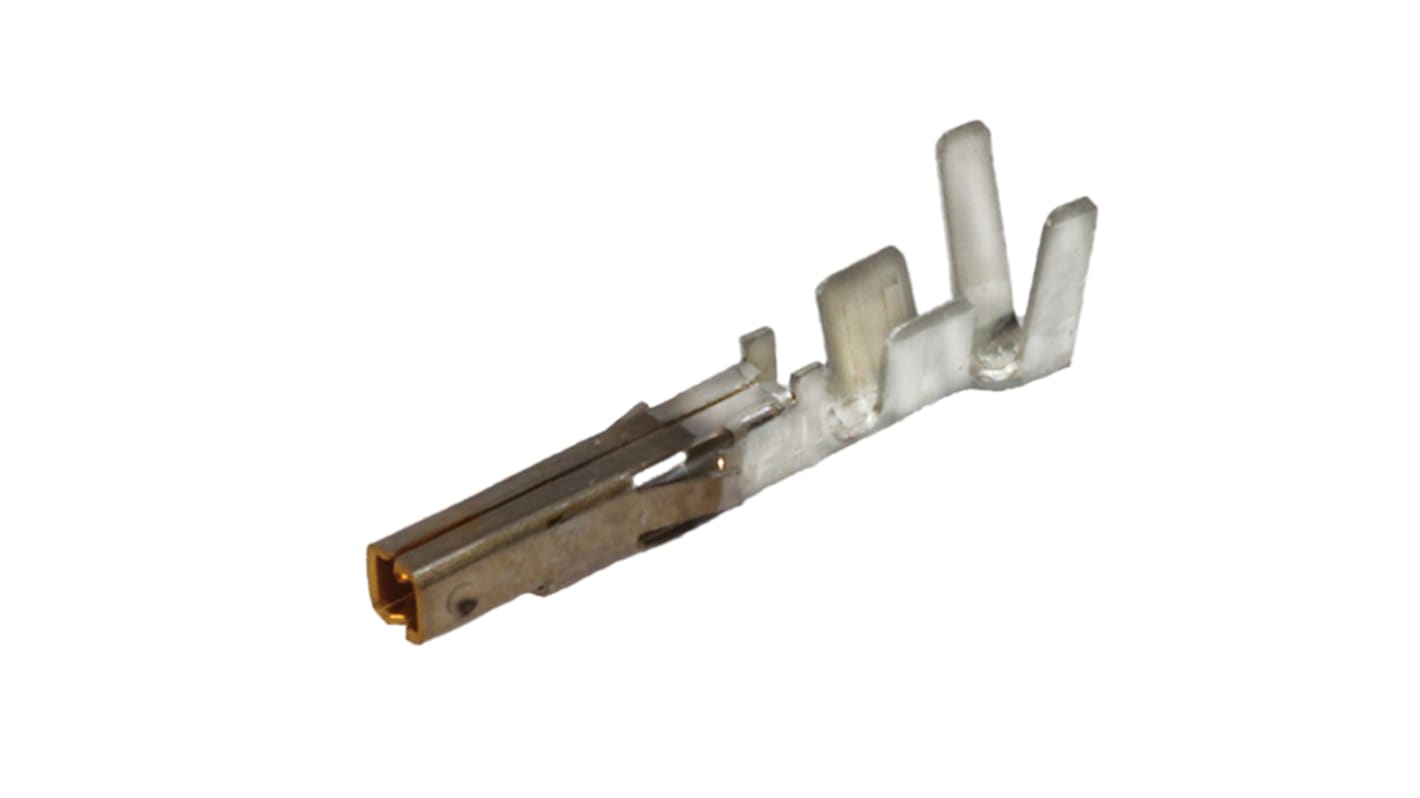

Molex 5556 Crimp-Anschlussklemme für Mini-Fit Jr-, Mini-Fit-TPA- und Mini-Fit BMI-Steckverbindergehäuse, Buchse

Abbildung stellvertretend für Produktreihe

Alle Crimpkontakte anzeigen
Mengenrabatt verfügbar

Zwischensumme (1 Rolle mit 4000 Stück)*

1.032,00 €

(ohne MwSt.)

1.228,00 €

(inkl. MwSt.)

Add to Basket
Menge auswählen oder eingeben
Vorübergehend ausverkauft
  • Versand ab 12. Oktober 2026
Sie benötigen mehr? Benötigte Menge eingeben und auf „Lieferverfügbarkeit überprüfen“ klicken.

Stück
Pro Stück
Pro Rolle*
4000 - 40000,258 €1.032,00 €
8000 - 80000,245 €980,00 €
12000 +0,232 €928,00 €

*Richtpreis

RS Best.-Nr.:
189-1363
Distrelec-Artikelnummer:
300-67-007
Herst. Teile-Nr.:
39-00-0089
Marke:
Molex
Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.
Alle auswählen

Marke

Molex

Gender

Buchse

Produkt Typ

Crimp-Anschlussklemme

Zur Verwendung mit

Mini-Fit Jr-, Mini-Fit-TPA- und Mini-Fit BMI-Steckverbindergehäuse

Serie

5556

Stromstärke

9A

Minimale Drahtgröße AWG

16AWG

Kontaktbeschichtung

Gold

Maximale Drahtgröße AWG

16AWG

Kontaktmaterial

Messing

Drahtgröße max mm2

1.3mm²

Kontaktwiderstand max.

10mΩ

Anschlusstyp

Crimpbefestigung

Betriebstemperatur min.

-40°C

Maximale Betriebstemperatur

105°C

Normen/Zulassungen

No

Molex Mini-Fit Serie Crimpklemmen, 10 mΩ maximaler Kontaktwiderstand, 1,3mm² maximaler Leiterquerschnitt - 39-00-0089


Diese Crimpklemme ist eine Hochleistungsbuchse, die für die Verwendung mit Mini-Fit Jr, Mini-Fit TPA und Mini-Fit BMI Steckverbindergehäusen konzipiert ist. Es wurde speziell für zuverlässige elektrische Verbindungen entwickelt und unterstützt einen maximalen Drahtdurchmesser von 1,3 mm² (16 AWG). Diese aus Messing gefertigte und vergoldete Klemme gewährleistet eine hervorragende Leitfähigkeit bei gleichzeitig geringem Übergangswiderstand.

Eigenschaften und Vorteile


• Unterstützt Drahtgrößen bis zu 1,3mm² für vielseitige Anwendungen

• Vergoldung verbessert die Leitfähigkeit und Korrosionsbeständigkeit

• Geeignet für Betriebstemperaturen von -40 °C bis +105 °C

• Ausgelegt für einen niedrigen Übergangswiderstand von 10 mΩ für eine effiziente Energieübertragung

• Kompatibel mit verschiedenen Mini-Fit-Steckergehäusen für mehr Flexibilität

• Belastbar mit einem maximalen Strom von 9,0 A für robuste Leistung

Anwendungsbereich


• Verwendet in Stromanschlüssen für Automatisierungssysteme

• Geeignet für Wire-to-Board-Verbindungen in Geräten

• Ideal für Draht-zu-Draht-Verbindungen in elektrischen Baugruppen

• Verwendung mit Mini-Fit Jr Steckdosengehäusen für modulare Installationen

• Eingesetzt in mechanischen Anwendungen, die eine dauerhafte Konnektivität erfordern

Wie wirkt sich die Goldbeschichtung auf die Leistung aus?


Die Vergoldung des Crimpkontakts verbessert die elektrische Leitfähigkeit erheblich und schützt vor Oxidation, wodurch langlebige und zuverlässige Verbindungen gewährleistet werden, insbesondere in anspruchsvollen Umgebungen.

Welchen Temperaturbereich kann dieses Terminal aushalten?


Diese Crimpklemme ist für einen Temperaturbereich von -40 °C bis +105 °C ausgelegt und eignet sich daher für eine Vielzahl von industriellen und gewerblichen Anwendungen.

Wie hoch ist die maximale Stromkapazität dieser Klemme?


Diese Crimpbuchse ist für eine maximale Stromstärke von 9,0 A ausgelegt und damit ideal für Anwendungen, die eine robuste elektrische Übertragung ohne Überhitzung erfordern.

Kann es in automatisierten Maschinen verwendet werden?


Ja, diese Klemme ist besonders für Automatisierungsanwendungen geeignet und bietet zuverlässige Verbindungen, die den harten Anforderungen automatisierter Prozesse standhalten.

Welche Werkzeuge werden für die Installation empfohlen?


Es ist ratsam, spezielle Crimpwerkzeuge für 16 AWG-Steckverbinder zu verwenden, um eine sichere und effektive Vercrimpung zu gewährleisten und eine optimale Leistung und Zuverlässigkeit über die gesamte Lebensdauer zu erhalten.
