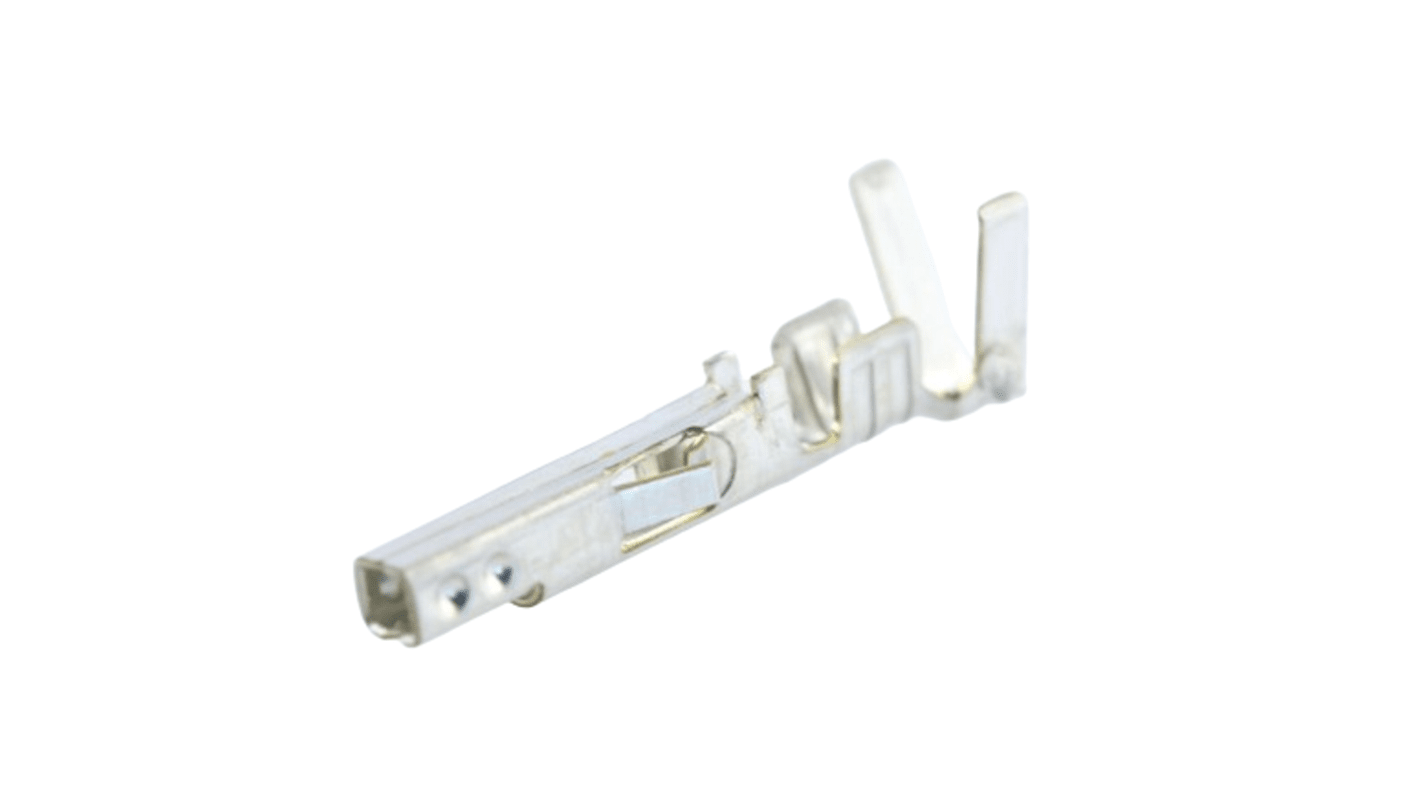

Molex 5556 Crimp-Anschlussklemme für Mini-Fit Jr-, Mini-Fit-TPA- und Mini-Fit BMI-Steckverbindergehäuse, Buchse
- RS Best.-Nr.:
- 670-4672
- Distrelec-Artikelnummer:
- 304-62-179
- Herst. Teile-Nr.:
- 39-00-0208
- Marke:
- Molex
Mengenrabatt verfügbar
Mengenpreis-Optionen anzeigenZwischensumme (1 Packung mit 100 Stück)*
19,10 €
(ohne MwSt.)
22,70 €
(inkl. MwSt.)
VERSANDKOSTENFREIE Lieferung für Bestellungen ab 100,00 €
Auf Lager
- 1.300 Einheit(en) versandfertig
Sie benötigen mehr? Benötigte Menge eingeben und auf „Lieferverfügbarkeit überprüfen“ klicken.
Stück | Pro Stück | Pro Packung* |
|---|---|---|
| 100 - 900 | 0,191 € | 19,10 € |
| 1000 - 2400 | 0,109 € | 10,90 € |
| 2500 + | 0,106 € | 10,60 € |
*Richtpreis
- RS Best.-Nr.:
- 670-4672
- Distrelec-Artikelnummer:
- 304-62-179
- Herst. Teile-Nr.:
- 39-00-0208
- Marke:
- Molex
Technische Daten
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
Produktdetails
Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.
Alle auswählen | Eigenschaft | Wert |
|---|---|---|
| Marke | Molex | |
| Gender | Buchse | |
| Produkt Typ | Crimp-Anschlussklemme | |
| Zur Verwendung mit | Mini-Fit Jr-, Mini-Fit-TPA- und Mini-Fit BMI-Steckverbindergehäuse | |
| Stromstärke | 9A | |
| Serie | 5556 | |
| Kontaktbeschichtung | Zinn | |
| Minimale Drahtgröße AWG | 24AWG | |
| Drahtgröße min mm2 | 0.2mm² | |
| Maximale Drahtgröße AWG | 18AWG | |
| Kontaktmaterial | Messing | |
| Drahtgröße max mm2 | 0.8mm² | |
| Kontaktwiderstand max. | 10mΩ | |
| Anschlusstyp | Crimpbefestigung | |
| Betriebstemperatur min. | -40°C | |
| Maximale Betriebstemperatur | 105°C | |
| Normen/Zulassungen | No | |
| Alle auswählen | ||
|---|---|---|
Marke Molex | ||
Gender Buchse | ||
Produkt Typ Crimp-Anschlussklemme | ||
Zur Verwendung mit Mini-Fit Jr-, Mini-Fit-TPA- und Mini-Fit BMI-Steckverbindergehäuse | ||
Stromstärke 9A | ||
Serie 5556 | ||
Kontaktbeschichtung Zinn | ||
Minimale Drahtgröße AWG 24AWG | ||
Drahtgröße min mm2 0.2mm² | ||
Maximale Drahtgröße AWG 18AWG | ||
Kontaktmaterial Messing | ||
Drahtgröße max mm2 0.8mm² | ||
Kontaktwiderstand max. 10mΩ | ||
Anschlusstyp Crimpbefestigung | ||
Betriebstemperatur min. -40°C | ||
Maximale Betriebstemperatur 105°C | ||
Normen/Zulassungen No | ||
Molex Mini-Fit Serie Crimpklemmen, +105°C maximale Betriebstemperatur, 0,2mm²-0,8mm² - 39-00-0207
Dieser Crimpanschluss ist eine hochwertige Crimpbuchse, die für die Kompatibilität mit Mini-Fit Jr, Mini-Fit TPA und Mini-Fit BMI Steckverbindergehäusen entwickelt wurde. Es unterstützt Kabelgrößen von 0,2mm² bis 0,8mm² für zuverlässige Verbindungen in verschiedenen Anwendungen. Das Produkt besteht aus Messing mit einer Zinnbeschichtung und eignet sich daher für Umgebungen mit hohen Temperaturen.
Eigenschaften und Vorteile
• Unterstützt Drahtgrößen von 24 AWG bis 18 AWG für vielseitigen Einsatz
• Langlebige Messingkontakte gewährleisten hervorragende Leitfähigkeit
• Verzinnt für erhöhte Korrosionsbeständigkeit und Langlebigkeit
• Betriebstemperaturen von -40 °C bis +105 °C für hohe Zuverlässigkeit
• Maximale Stromstärke von 9,0 A, geeignet für verschiedene Anwendungen
• Entwickelt für eine einfache Crimpverbindung, die eine sichere Verbindung gewährleistet
Anwendungsbereich
• Eingesetzt in Energieverteilungssystemen für elektrische Verbindungen
• Verwendung mit Mini-Fit Jr Steckverbindern für kompakte Konstruktionen
• Geeignet für Wire-to-Board und Wire-to-Wire
• Ideal für den Einsatz in Automatisierungs- und Kontrollsystemen
Wie hoch ist die maximale Nennspannung für diesen Stecker?
Die maximale Nennspannung beträgt 600 V und gewährleistet eine sichere und effektive Stromübertragung für eine Reihe von Anwendungen.
Wie viele Steckzyklen kann ich von diesem Crimpkontakt erwarten?
Diese Klemme kann bis zu 30 Steckzyklen aushalten und bietet somit Zuverlässigkeit bei wiederholten Verbindungen.
Welcher Durchmesser der Kabelisolierung ist mit dieser Klemme kompatibel?
Sie kann Drahtisolationsdurchmesser von 1,30 mm bis 3,10 mm aufnehmen, was einen flexiblen Einsatz mit verschiedenen Drahttypen ermöglicht.
