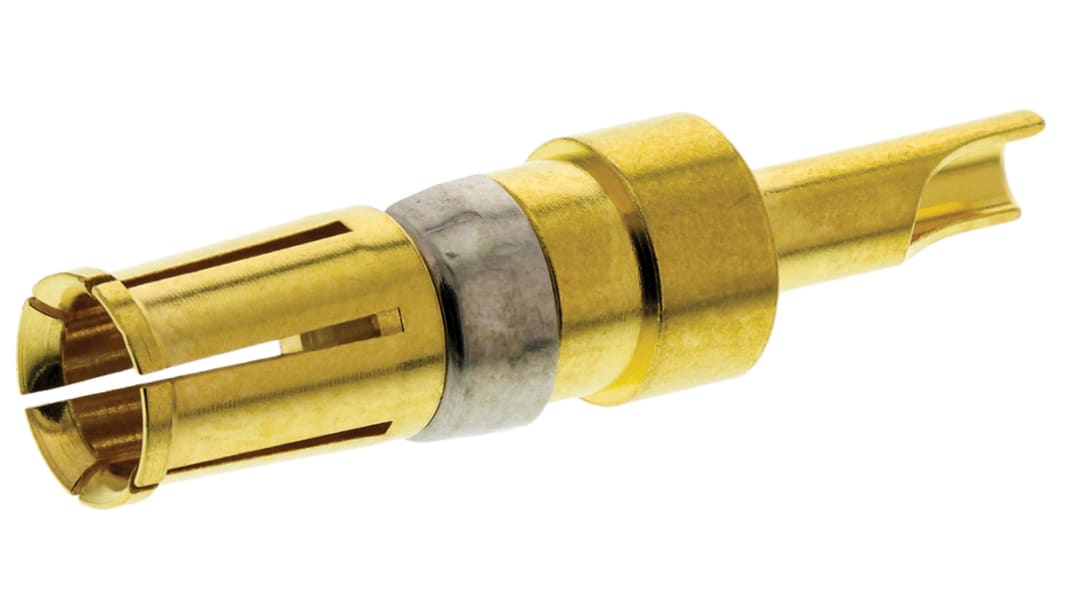

FCT from Molex 172704 Sub-D Power-Steckverbinder, Buchse, Lötanschluss, Kupferlegierung, Gold über Nickel, 16 →

Eine Serie von Kontakten für den Einsatz in Steckverbindergehäusen mit gemischter Anordnung einschließlich Leistungs-, Koaxial- und Hochspannungstypen.
Leiterplattenbohrungen für Koaxstifte und -buchsen: 4 Bohrungen, Ø 1,3 mm, mit 5,08 mm Rastermaß plus Mittelbohrung, Ø 1,3 mm
Einsätze zur Leiterplattenmontage können nicht für Leiterplattensteckverbinder mit rechtwinkligem Anschluss verwendet werden.
Die Leiterplattenbohrungen für Leistungskontakte mit 20 A und 40 A haben einen Durchmesser von 2,85 bzw. 3,75 mm

Einrastbare Kontakte werden mit Werkzeug (Best.-Nr. 485-221) entfernt.
Steckverbinder der Serie 'M' nach DIN41612 können auch mit Gehäusen Serie D mit gemischter Kontaktbelegung benutzt werden
50 Ohm Koaxkontakte (gerade), zum Anschluss von Kabeln der Serie RG178B/U und RG174A/U. Abschirmung mit einer Crimpzange (Best.-Nr. 470-099) anschließen und Mittelkontakt anlöten. Kontakte werden mit Werkzeug (Best.-Nr. 485-221) entfernt.

Die genauen Daten der Einsätze hängen vom Mittelkontakt ab.

Stellen Sie zuverlässige Verbindungen in Ihren elektronischen Geräten mit diesem FCT Molex D-Sub-Buchsenstromkontakt her. Es schafft wichtige Kommunikationsverbindungen zwischen Ihren Kabeln und den angeschlossenen Komponenten. Dank der Lötanschlusstechnik können Sie sich auf eine sichere Befestigung und ununterbrochene Leistung verlassen. Ein breiter Betriebstemperaturbereich von -55 °C bis +155 °C bedeutet, dass Sie diesen Kontakt getrost in wärmeerzeugenden Anwendungen einsetzen können.

• Kontaktmaterial aus Kupferlegierung und Gold-über-Nickel-Beschichtung bieten hervorragende Leitfähigkeit für störungsfreie Signalübertragungen
• Die gerade Ausrichtung des Gehäuses schützt die Integrität der empfindlichen Drähte

• Desktop- und mobile Computer
• Automobilbranche
• Industrieanwendungen
• Konsumgüter und Spielzeug

AWG steht für American Wire Gauge und gibt die Größe eines Kabels an. Je kleiner die Zahl, desto größer der Drahtdurchmesser.

Steckverbinder Serie D mit gemischter Kontaktbelegung

Steckverbinder mit gemischter Kontaktbelegung vereinen Signal- und Leistungsanschlüsse im gleichen Gehäuse. Stift- und Buchsenoptionen mit Anschlüsse über Lötkelche oder 90°-Leiterplattenmontage. Gehäusedefinition: Das17W2-Gehäuse kann insgesamt 17 gemischte Kontaktbelegungen haben. Das Gehäuse wird mit 15 Signalkontakten und 2 Steckplätzen für Leistungs- und Koaxialanschlüsse geliefert. Für militärische, industrielle und gewerbliche Anwendungen und Computerschnittstellen usw. geeignet
