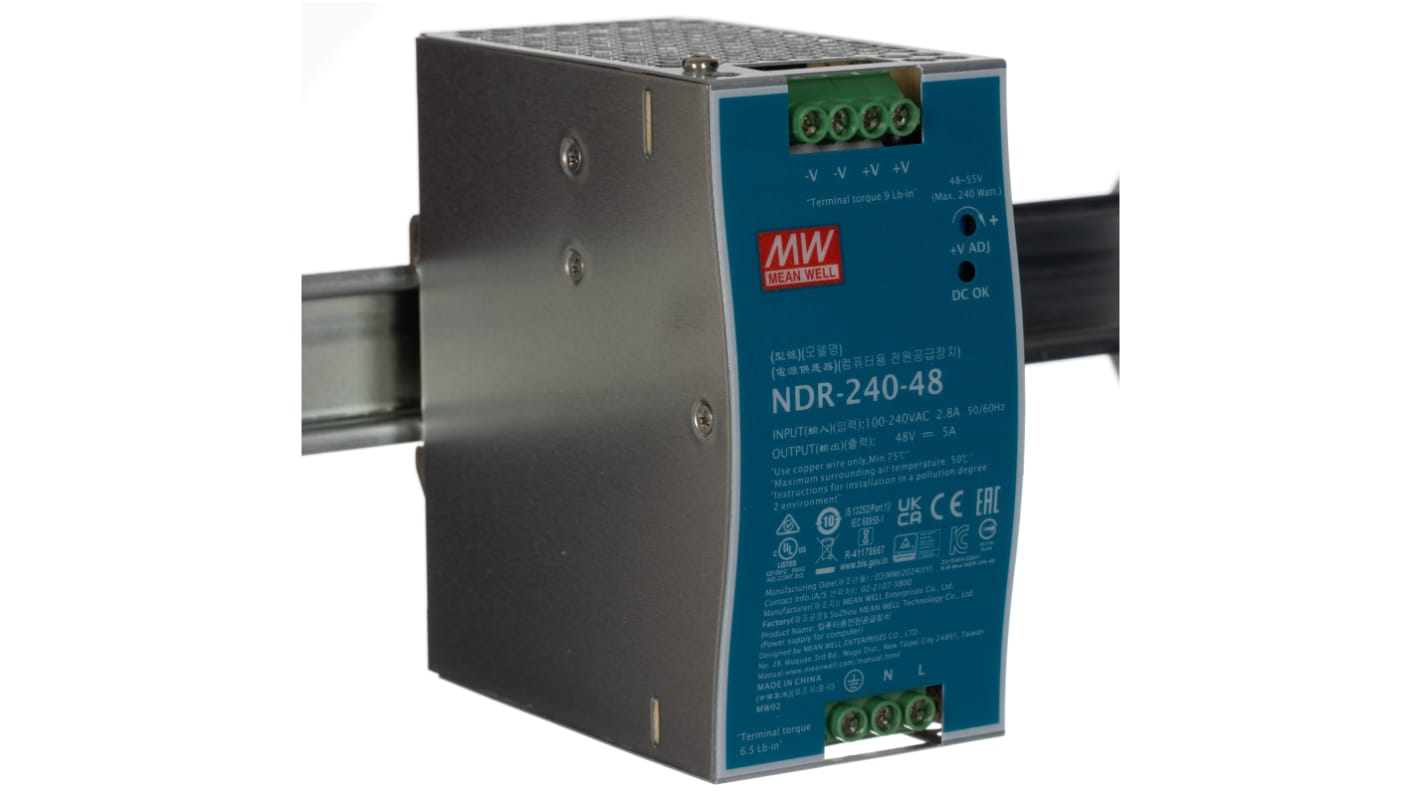

MEAN WELL NDR -Phasen Getaktet DIN-Schienen Netzteil 240W, 90 → 264V ac, 48V dc / 5A
- RS Best.-Nr.:
- 122-2229
- Herst. Teile-Nr.:
- NDR-240-48
- Marke:
- MEAN WELL
1 Lieferbar am folgenden Werktag (Mo-Fr) bei Bestelleingang werktags bis 22 Uhr.
Im Warenkorb
Preis pro Stück
74,98 €
(ohne MwSt.)
89,23 €
(inkl. MwSt.)
| Stück | Pro Stück |
| 1 + | 74,98 € |
- RS Best.-Nr.:
- 122-2229
- Herst. Teile-Nr.:
- NDR-240-48
- Marke:
- MEAN WELL
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
- Ursprungsland:
- CN
Produktdetails
Mean Well Serie NDR Netzteil für DIN-Schienenmontage, industrielle Ausführung, Einfachausgang
Die Netzteile (PSU) der Serie NDR sind wirtschaftlich und schlank und können auf TS-35/7,5- oder TS-35/15-Montageschienen montiert werden, wobei sie viel Platz im Schaltschrank sparen. Die gesamte Serie entspricht EN61000-3-2 und wurde mit Metallgehäuse entwickelt, um die Leistungsabgabe des Netzteils zu verbessern.Die gesamte Serie kann zwischen –20 °C und 60 °C bei Luftkonvektion betrieben werden.
Eigenschaften und Vorteile
• Universeller Wechselspannungseingang/Vollbereich
• Schutz gegen Kurzschluss / Überlast / Überspannung / Übertemperatur
• Kann auf DIN-Schiene TS-35/7.5 oder 15 installiert werden
• Kühlung durch freie Luftkonvektion
• UL 508-Zulassung (industrielle Steuergeräte)
• Industrielle Störfestigkeit EN61000-6-2 (EN50082-2)
• 100 % Volllast Burn-In-Test
• 3 Jahre Garantie
• Integrierte aktive PFC-Funktion (NDR-240 und NDR-480)
• Schutz gegen Kurzschluss / Überlast / Überspannung / Übertemperatur
• Kann auf DIN-Schiene TS-35/7.5 oder 15 installiert werden
• Kühlung durch freie Luftkonvektion
• UL 508-Zulassung (industrielle Steuergeräte)
• Industrielle Störfestigkeit EN61000-6-2 (EN50082-2)
• 100 % Volllast Burn-In-Test
• 3 Jahre Garantie
• Integrierte aktive PFC-Funktion (NDR-240 und NDR-480)
Informationen zur Produktanwendung
Das Netzteil der Serie NDR von Mean Well ist ideal für industrielle Steuerungssysteme, die Halbleiterfertigung, Fabrikautomation und elektromechanische Geräte.
Wofür wird ein Netzteil für die DIN-Schienenmontage verwendet?
Die Flexibilität von DIN-Schienenmontagesystemen ermöglicht eine schnellere Montagezeit, da alle Geräte einfach auf die Metallschienen aufgeschnappt werden können. Netzteile können einfach auf DIN-Schienen in geschlossenen Wanddosen oder in Bereichen mit begrenztem Platzangebot organisiert werden. Ähnliche Geräte können nebeneinander montiert werden, was den Verkabelungsaufwand reduziert. Die meisten Netzteile sind konvektionsgekühlt, weshalb kein Kühlerlüfter erforderlich ist.AC/DC-Netzteile für DIN-Schienenmontage sind weit verbreitet in vielen Automatisierungs-, Messtechnik- und industriellen Anwendungen. Sie werden zur Versorgung einer Vielzahl von gleichstrombetriebenen Geräten wie Sensoren, Motoren, Betätigungselementen, Magneten und Relais eingesetzt.
Zu beachtende Punkte beim Kauf eines Netzteils für DIN-Schienenmontage
DIN-Schienengröße - Es gibt drei gängigen Arten von DIN-Schienen. Hutprofil, G-Querschnitt und C-Querschnitt. Die meisten haben eine Tiefe von 7,5 mm oder 15 mm. Sie sollten prüfen, ob Ihr Netzteil mit Ihrer DIN-Schiene kompatibel ist.
Schutzarten – Es ist wichtig, ein Netzteil zu wählen, das gegen Kurzschluss, Überlastung, Übertemperatur oder Überspannung geschützt ist. Einige Netzteile bieten auch einen Hiccup-Modus, der es der Versorgungseinheit ermöglicht, den Betrieb wieder aufzunehmen, sobald der Fehler behoben ist.
Feste oder einstellbare Ausgangsspannung/Strom – In Testsystemen ist es oft bequem, eine einstellbare Gleichspannung zu haben, aber in anderen Anwendungen kann eine feste Gleichstromversorgung unerlässlich sein.
Kabel und Leitungen – Die Ein-/Ausgangsleitungen zum und vom Netzteil sollten so kurz wie möglich sein und einen großen Querschnitt haben, um Rauschen und Wärme zu minimieren.
Wirkungsgrad – Wählen Sie ein Netzteil mit einem Wirkungsgrad von über 89 %, um die Verlustleistung zu minimieren, insbesondere wenn das System auf Konvektionskühlung angewiesen ist.
Eingangsspannungsbereich – Wenn das von Ihnen gekaufte Netzteil für DIN-Schienenmontage in Europa und Nordamerika sowie in Großbritannien verwendet werden soll, ist ein universeller AC-Eingangsbereich von 80 Vac bis 264 Vac erforderlich.
Normen – Soll das Netzteil in den USA zur Steuerung von Elektromotoren eingesetzt werden, muss es die Norm UL508, dem Sicherheitsstandard für industrielle Steuergeräte, erfüllen.
Mean Well NDR-240-48 Netzteil, 48 V, 5 A, 240 W
Wirkungsgrad: 90 %
Technische Daten
Eigenschaft | Wert |
|---|---|
| Typ | Getaktet |
| Ausgangsspannung | 48V dc |
| Ausgangsstrom | 5A |
| AC- oder DC-Eingangsspannung | ac |
| AC- oder DC-Ausgangsspannung | dc |
| Eingangsspannung | 90 → 264V ac |
| Nennleistung | 240W |
| Elektrische Phasen | 1 |
| Anzahl der Ausgänge | 1 |
| Höhe | 125mm |
| Breite | 63mm |
| Tiefe | 114mm |
| Serie | NDR |
| Lastausregelung | ±1% |
| Montagetyp | DIN-Schienen-Montage |
| Betriebsdauer | 230.2kh |
| Brumm- und Störspannung | 150mV ss |
| Temperatur min. | -20°C |
| Temperatur max. | +70°C |
| Besondere Merkmale | Überspannungs- und Kurzschlussschutz |
| Erfüllte Normen | RoHS-konform, TÜV EN 60950-1, UL 508 |
| Ausgangsspannungs-Einstellbereich | 48 → 55V |
