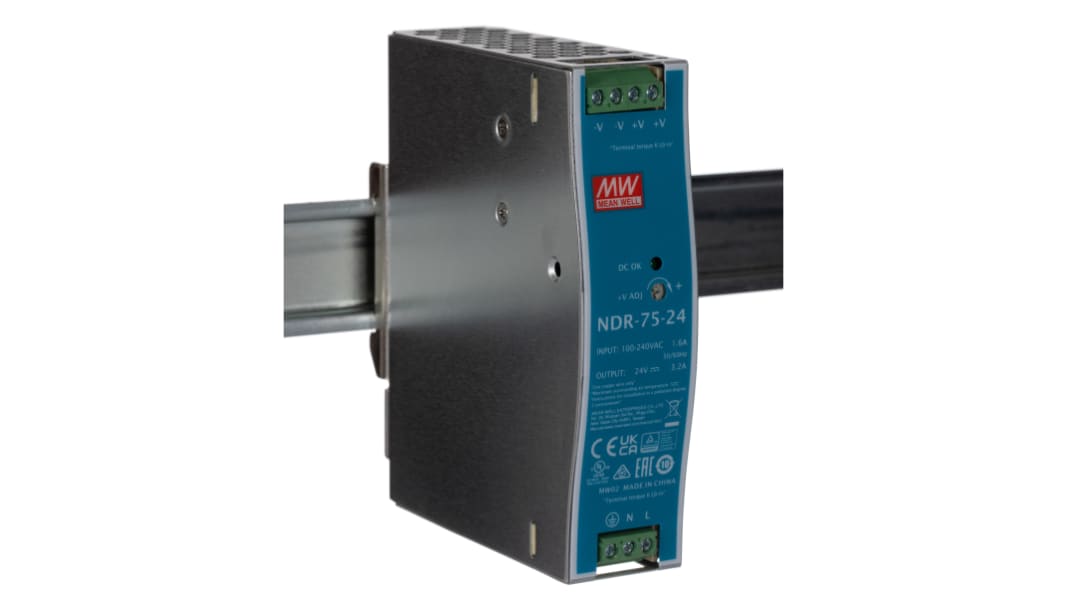

MEAN WELL NDR DIN-Schienen Netzteil Getaktet 24V dc / 3.2A 75W 90 → 264V ac

RS Best.-Nr.:: 122-2211
Distrelec-Artikelnummer:: 300-44-178
Herst. Teile-Nr.:: NDR-75-24
Marke:: MEAN WELL

MEAN WELL NDR DIN-Schienen Netzteil Getaktet 24V dc / 3.2A 75W 90 → 264V ac

1 / 4

Preis pro Stück**

39,67 €

(ohne MwSt.)

47,21 €

(inkl. MwSt.)

31 Lieferbar am folgenden Werktag (Mo-Fr) bei Bestelleingang werktags bis 22 Uhr.*

52 weitere lieferbar innerhalb 2 Werktag(e) (Mo-Fr).

* Die Liefertermine können sich je nach gewählter Menge und Lieferadresse ändern.

VERSANDKOSTENFREIE Lieferung für Bestellungen ab 100,00 €

Lieferverfügbarkeit überprüfen

Stück	Pro Stück
1 +	39,67 €

**Richtpreis

RS Best.-Nr.:: 122-2211
Distrelec-Artikelnummer:: 300-44-178
Herst. Teile-Nr.:: NDR-75-24
Marke:: MEAN WELL

Mean Well Serie NDR Netzteil für DIN-Schienenmontage, industrielle Ausführung, Einfachausgang

Die Netzteile (PSU) der Serie NDR sind wirtschaftlich und schlank und können auf TS-35/7,5- oder TS-35/15-Montageschienen montiert werden, wobei sie viel Platz im Schaltschrank sparen. Die gesamte Serie entspricht EN61000-3-2 und wurde mit Metallgehäuse entwickelt, um die Leistungsabgabe des Netzteils zu verbessern.Die gesamte Serie kann zwischen –20 °C und 60 °C bei Luftkonvektion betrieben werden.

Eigenschaften und Vorteile

• Universeller Wechselspannungseingang/Vollbereich
• Schutz gegen Kurzschluss / Überlast / Überspannung / Übertemperatur
• Kann auf DIN-Schiene TS-35/7.5 oder 15 installiert werden
• Kühlung durch freie Luftkonvektion
• UL 508-Zulassung (industrielle Steuergeräte)
• Industrielle Störfestigkeit EN61000-6-2 (EN50082-2)
• 100 % Volllast Burn-In-Test
• 3 Jahre Garantie
• Integrierte aktive PFC-Funktion (NDR-240 und NDR-480)

Informationen zur Produktanwendung

Das Netzteil der Serie NDR von Mean Well ist ideal für industrielle Steuerungssysteme, die Halbleiterfertigung, Fabrikautomation und elektromechanische Geräte.

Wofür wird ein Netzteil für die DIN-Schienenmontage verwendet?

Die Flexibilität von DIN-Schienenmontagesystemen ermöglicht eine schnellere Montagezeit, da alle Geräte einfach auf die Metallschienen aufgeschnappt werden können. Netzteile können einfach auf DIN-Schienen in geschlossenen Wanddosen oder in Bereichen mit begrenztem Platzangebot organisiert werden. Ähnliche Geräte können nebeneinander montiert werden, was den Verkabelungsaufwand reduziert. Die meisten Netzteile sind konvektionsgekühlt, weshalb kein Kühlerlüfter erforderlich ist.AC/DC-Netzteile für DIN-Schienenmontage sind weit verbreitet in vielen Automatisierungs-, Messtechnik- und industriellen Anwendungen. Sie werden zur Versorgung einer Vielzahl von gleichstrombetriebenen Geräten wie Sensoren, Motoren, Betätigungselementen, Magneten und Relais eingesetzt.

Zu beachtende Punkte beim Kauf eines Netzteils für DIN-Schienenmontage

DIN-Schienengröße - Es gibt drei gängigen Arten von DIN-Schienen. Hutprofil, G-Querschnitt und C-Querschnitt. Die meisten haben eine Tiefe von 7,5 mm oder 15 mm. Sie sollten prüfen, ob Ihr Netzteil mit Ihrer DIN-Schiene kompatibel ist.

Schutzarten – Es ist wichtig, ein Netzteil zu wählen, das gegen Kurzschluss, Überlastung, Übertemperatur oder Überspannung geschützt ist. Einige Netzteile bieten auch einen Hiccup-Modus, der es der Versorgungseinheit ermöglicht, den Betrieb wieder aufzunehmen, sobald der Fehler behoben ist.

Feste oder einstellbare Ausgangsspannung/Strom – In Testsystemen ist es oft bequem, eine einstellbare Gleichspannung zu haben, aber in anderen Anwendungen kann eine feste Gleichstromversorgung unerlässlich sein.

Kabel und Leitungen – Die Ein-/Ausgangsleitungen zum und vom Netzteil sollten so kurz wie möglich sein und einen großen Querschnitt haben, um Rauschen und Wärme zu minimieren.

Wirkungsgrad – Wählen Sie ein Netzteil mit einem Wirkungsgrad von über 89 %, um die Verlustleistung zu minimieren, insbesondere wenn das System auf Konvektionskühlung angewiesen ist.

Eingangsspannungsbereich – Wenn das von Ihnen gekaufte Netzteil für DIN-Schienenmontage in Europa und Nordamerika sowie in Großbritannien verwendet werden soll, ist ein universeller AC-Eingangsbereich von 80 Vac bis 264 Vac erforderlich.

Normen – Soll das Netzteil in den USA zur Steuerung von Elektromotoren eingesetzt werden, muss es die Norm UL508, dem Sicherheitsstandard für industrielle Steuergeräte, erfüllen.

Mean Well NDR-75-24 Stromversorgung, 24 V, 3,2 A, 76,8 W

Wirkungsgrad: 88 %

Hinweis

Verfügbar auf EPLAN.

Eigenschaft	Wert
Serie	NDR
Typ	Getaktet
Elektrische Phasen	1
Anzahl der Ausgänge	1
AC- oder DC-Eingangsspannung	ac
Eingangsspannung	90 → 264V ac
AC- oder DC-Ausgangsspannung	dc
Ausgangsspannung	24V dc
Ausgangsstrom	3.2A
Nennleistung	75W
Abmessungen	125.2 x 32 x 102mm
Höhe	125mm
Tiefe	102mm
Breite	32mm
Brumm- und Störspannung	120mV ss
Ausgangsspannungs-Einstellbereich	24 → 28V
Temperatur max.	+70°C
Erfüllte Normen	RoHS-konform, TÜV EN 60950-1, UL 508
Besondere Merkmale	Überspannungs- und Kurzschlussschutz
Temperatur min.	-20°C
Lastausregelung	±1%
Montagetyp	DIN-Schienen-Montage
Betriebsdauer	486.2kh
