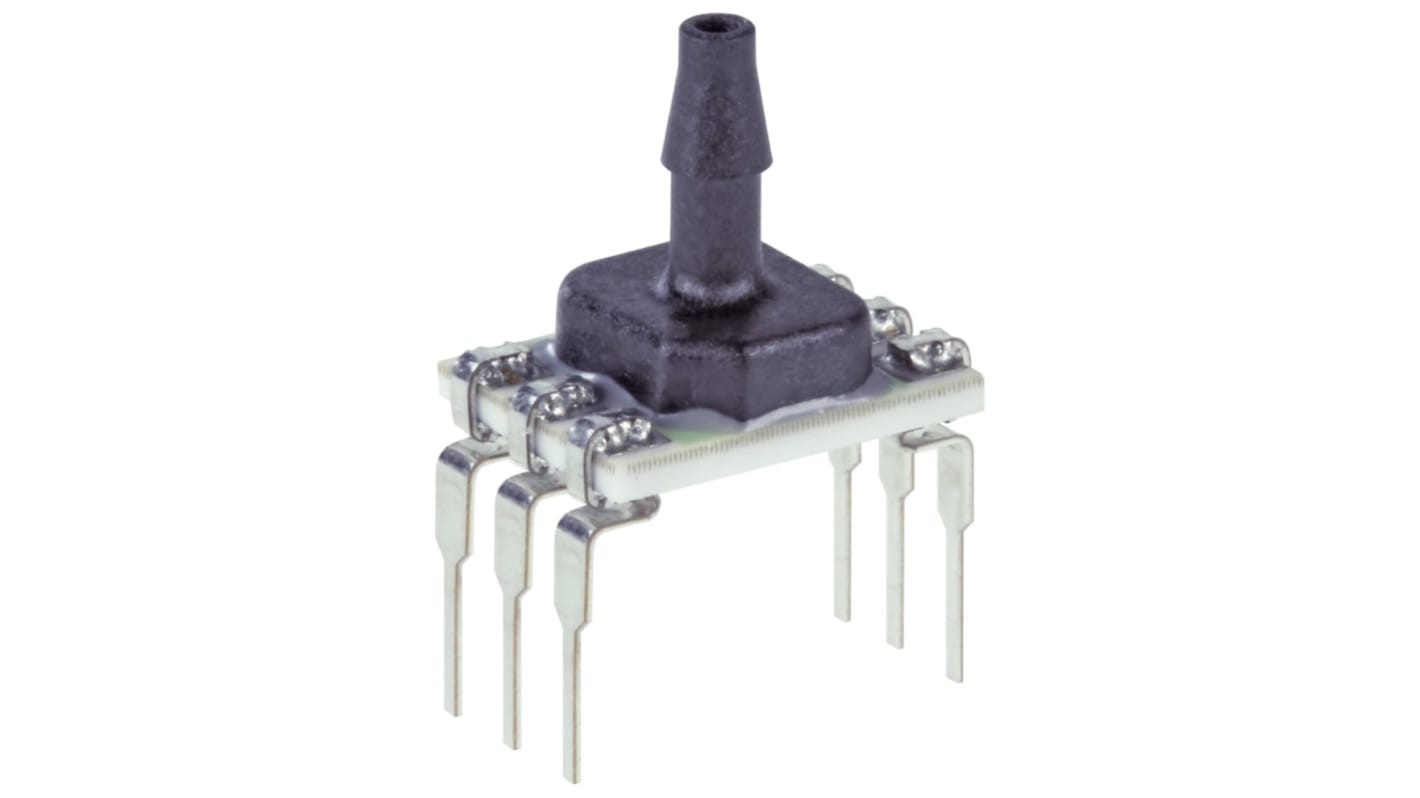

Honeywell Technologies Drucksensor 150 psiPlatine DIP250 psi

Dieser Manometerdrucksensor liest den Druck im Verhältnis zum Umgebungsdruck für platinenmontierte Systeme und liefert einen ratiometrischen Analog- oder 12-Bit-Digitalausgang, der für Gas- oder Flüssigkeitsmessungen geeignet ist. Es ist kalibriert und temperaturkompensiert, aktualisiert Ausgangswerte mit bis zu 1 kHz analog und 2 kHz digital und arbeitet mit einer einzigen Niederspannungsversorgung. Das Gerät ist nach ISO 9001 gefertigt und in mehreren Gehäuse- und Anschlussoptionen für die Integration auf Leiterplatten erhältlich.

• Die Genauigkeit von ±0,25 % FSS verbessert die Messgenauigkeit
• Langzeitstabilität ±0,25 % FSS reduziert die Neukalibrierungsfrequenz
• 0-150 psi Vollskala-Optionen unterstützen Systeme mit mittlerem Druck
• Der Betrieb mit einer 3,3-V- oder 5,0-V-Einzelversorgung vereinfacht das Stromversorgungsdesign
• Die Option Flüssigkeitsmedien ermöglicht eine Nass-Nass-Differenzerfassung
• Gesamtfehlerbereich ±1,5 %FSS begrenzt den Fehler im schlimmsten Fall

• Wird für CPAP- und Lüfterdrucküberwachung verwendet
• Geeignet für pneumatische Steuerung und Ventilpositionierung
• Ideal für Blutanalysen und Patientenüberwachungsgeräte
• Kann in HLK-Transmittern und in der Prozessgasüberwachung eingesetzt werden
• Wird mit Kaffeemaschinen und Waschmaschinen zur Druckregelung verwendet

Es arbeitet von -40 °C bis 85 °C mit kompensierter Leistung über 0 °C bis 50 °C.

Eine Gelbeschichtung auf Silikonbasis schützt die Elektronik unter Anschluss P1 vor nicht korrosiven Flüssigkeiten und Kondensation.

Die Ausgänge umfassen ratiometrische analoge oder 12-Bit-Digital über I2C- oder SPI-Kompatibilität.

Es werden mehrere Gehäuseoptionen angeboten, darunter DIP, SMT und bleifreier SMT mit einer 6-poligen Schnittstelle für den elektrischen Anschluss.

Überdruck- und Berstwerte variieren je nach Bereich, bei Optionen von 0-150 psi werden Überlastwerte und Berstdrücke je nach Bereich angegeben, um das Austreten von Medien zu verhindern.
