Honeywell Technologies Drucksensor 15 psiPlatine SMD250 psi
- RS Best.-Nr.:
- 214-1416
- Herst. Teile-Nr.:
- ABPMANV015PGAA5
- Marke:
- Honeywell
Mengenrabatt verfügbar
Mengenpreis-Optionen anzeigenZwischensumme (50 Stück, in einer Box mit 50)*
1.820,20 €
(ohne MwSt.)
2.166,05 €
(inkl. MwSt.)
VERSANDKOSTENFREIE Lieferung für Bestellungen ab 100,00 €
Vorübergehend ausverkauft
- Versand ab 25. Januar 2027
Sie benötigen mehr? Benötigte Menge eingeben und auf „Lieferverfügbarkeit überprüfen“ klicken.
Stück | Pro Stück | Pro Box* |
|---|---|---|
| 50 - 50 | 36,404 € | 1.820,20 € |
| 100 + | 34,875 € | 1.743,75 € |
*Richtpreis
- RS Best.-Nr.:
- 214-1416
- Herst. Teile-Nr.:
- ABPMANV015PGAA5
- Marke:
- Honeywell
Technische Daten
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
Produktdetails
Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.
Alle auswählen | Eigenschaft | Wert |
|---|---|---|
| Marke | Honeywell | |
| Überdruck max. | 250psi | |
| Sensortyp | Piezoresistiver Drucksensor | |
| Produkt Typ | Drucksensor | |
| Montageart | Platine | |
| Gehäusegröße | SMD | |
| Pinanzahl | 6 | |
| Minimale Versorgungsspannung | -0.3V | |
| Betriebsdruck max. | 15 psi | |
| Genauigkeit | ±0.25 % | |
| Maximale Versorgungsspannung | 5V | |
| Anschlusstyp | Einfach Axial-Barbed | |
| Maximale Betriebstemperatur | +85°C | |
| Höhe | 10.63mm | |
| Breite | 6.3mm | |
| Normen/Zulassungen | BPA Free, LFGB, NSF-169 | |
| Länge | 7.3mm | |
| Serie | ABP | |
| Betriebsdruck min. | 0psi | |
| Betriebstemperatur min. | -40°C | |
| Automobilstandard | ISO 9001 | |
| Alle auswählen | ||
|---|---|---|
Marke Honeywell | ||
Überdruck max. 250psi | ||
Sensortyp Piezoresistiver Drucksensor | ||
Produkt Typ Drucksensor | ||
Montageart Platine | ||
Gehäusegröße SMD | ||
Pinanzahl 6 | ||
Minimale Versorgungsspannung -0.3V | ||
Betriebsdruck max. 15 psi | ||
Genauigkeit ±0.25 % | ||
Maximale Versorgungsspannung 5V | ||
Anschlusstyp Einfach Axial-Barbed | ||
Maximale Betriebstemperatur +85°C | ||
Höhe 10.63mm | ||
Breite 6.3mm | ||
Normen/Zulassungen BPA Free, LFGB, NSF-169 | ||
Länge 7.3mm | ||
Serie ABP | ||
Betriebsdruck min. 0psi | ||
Betriebstemperatur min. -40°C | ||
Automobilstandard ISO 9001 | ||

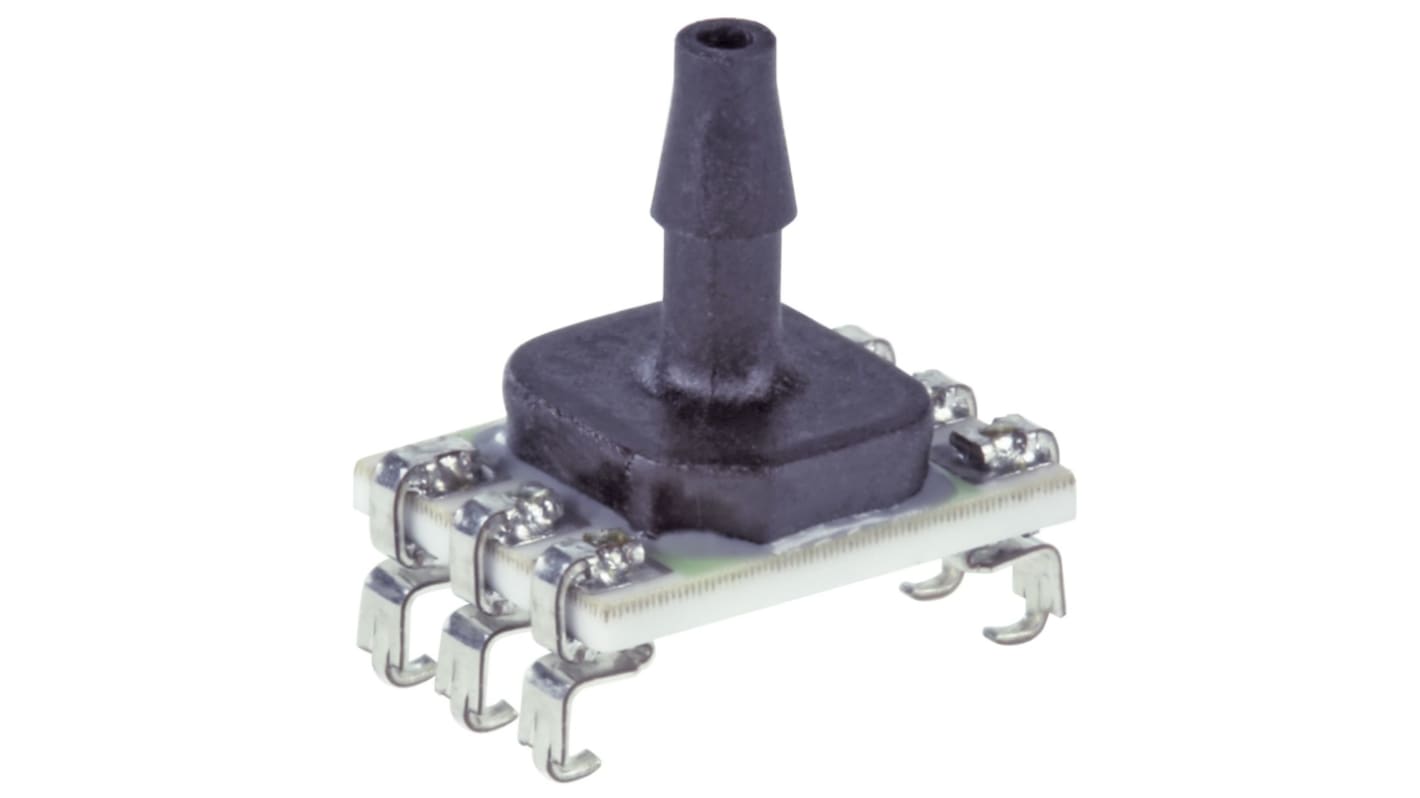

Manometerdrucksensor der ABP-Serie von Honeywell, 15 psi maximaler Betriebsdruck, ±0,25 % Genauigkeit – ABPMANV015PGAA5
Dieser Manometerdrucksensor misst den Druck im Verhältnis zur Umgebungstemperatur und liefert einen ratiometrischen Analog- oder 12-Bit-Digitalausgang zum Ablesen von Drücken bis zu 15 psi in platinenmontierten Anwendungen. Er ist für den Einsatz mit kompatiblen trockenen Gasen oder, wenn ausgewählt, mit nicht-korrosiven Flüssigkeiten mit einer zusätzlichen Gelbeschichtung zum Schutz der Elektronik vorgesehen. Das Gerät wird aus einer einzigen Niederspannungsquelle versorgt und nach den Qualitätsstandards ISO 9001 hergestellt.
Merkmale und Vorteile:
• Genauigkeit von ±0,25 % reduziert die Messunsicherheit
• Betrieb mit einer einzigen 3,3-V- oder 5,0-V-Versorgung für Designflexibilität
• Kompensierter Ausgang über Temperatur hinweg verbessert die Stabilität
• 1 kHz analoge und 2 kHz digitale Aktualisierung unterstützt schnelle Abtastung
• Der energiesparende Ruhemodus ermöglicht einen batteriebetriebenen Betrieb
• Erfüllt die Lebensmittelsicherheitszertifizierungen für bestimmte Materialoptionen
• Betrieb mit einer einzigen 3,3-V- oder 5,0-V-Versorgung für Designflexibilität
• Kompensierter Ausgang über Temperatur hinweg verbessert die Stabilität
• 1 kHz analoge und 2 kHz digitale Aktualisierung unterstützt schnelle Abtastung
• Der energiesparende Ruhemodus ermöglicht einen batteriebetriebenen Betrieb
• Erfüllt die Lebensmittelsicherheitszertifizierungen für bestimmte Materialoptionen
Anwendungsbereich
• Geeignet für CPAP- und Lüfterdrucküberwachung
• Ideal für pneumatische Steuerung und Rückmeldung der Ventilposition
• Wird mit Blutanalysen und Patientenüberwachungsgeräten verwendet
• Geeignet für Kaffeemaschinen und gewerbliche Geräte
• Wird zur Überwachung von Prozessgasen in industriellen Systemen verwendet
• Ideal für pneumatische Steuerung und Rückmeldung der Ventilposition
• Wird mit Blutanalysen und Patientenüberwachungsgeräten verwendet
• Geeignet für Kaffeemaschinen und gewerbliche Geräte
• Wird zur Überwachung von Prozessgasen in industriellen Systemen verwendet
Welchen Umgebungstemperaturen kann er während des Betriebs standhalten?
Er arbeitet in einem Temperaturbereich von -40 °C bis 85 °C und ist über 0 °C bis 50 °C kalibriert.
Wie wird die langfristige Messdrift kontrolliert?
Die Langzeitstabilität beträgt ±0,25 % FSS über 1000 Stunden bei 25 °C, und die Geräte verfügen über eine integrierte ASIC-Kompensation.
Welche Ausgangsschnittstellen sind für die Integration verfügbar?
Die Ausgänge umfassen ratiometrische analoge und 12-Bit-digitale Ausgänge, die mit I2C- oder SPI-Protokollen kompatibel sind.
Welche Anschlussoptionen gibt es für den Anschluss von Flüssigkeiten?
Zu den Port-Konfigurationen gehören ein axiales, gerändeltes oder gerändeltes und zweipoliges Port-Varianten, während die Optionen für flüssige Medien eine Gel-Beschichtung auf Silikonbasis für den Nasseinsatz hinzufügen.
Welche mechanischen Befestigungs- und Gehäusetypen werden angeboten?
Er wird als platinenmontierter Sensor in SMT-, bleifreien SMT- oder DIP-Gehäusen mit einer 6-poligen elektrischen Schnittstelle geliefert.
