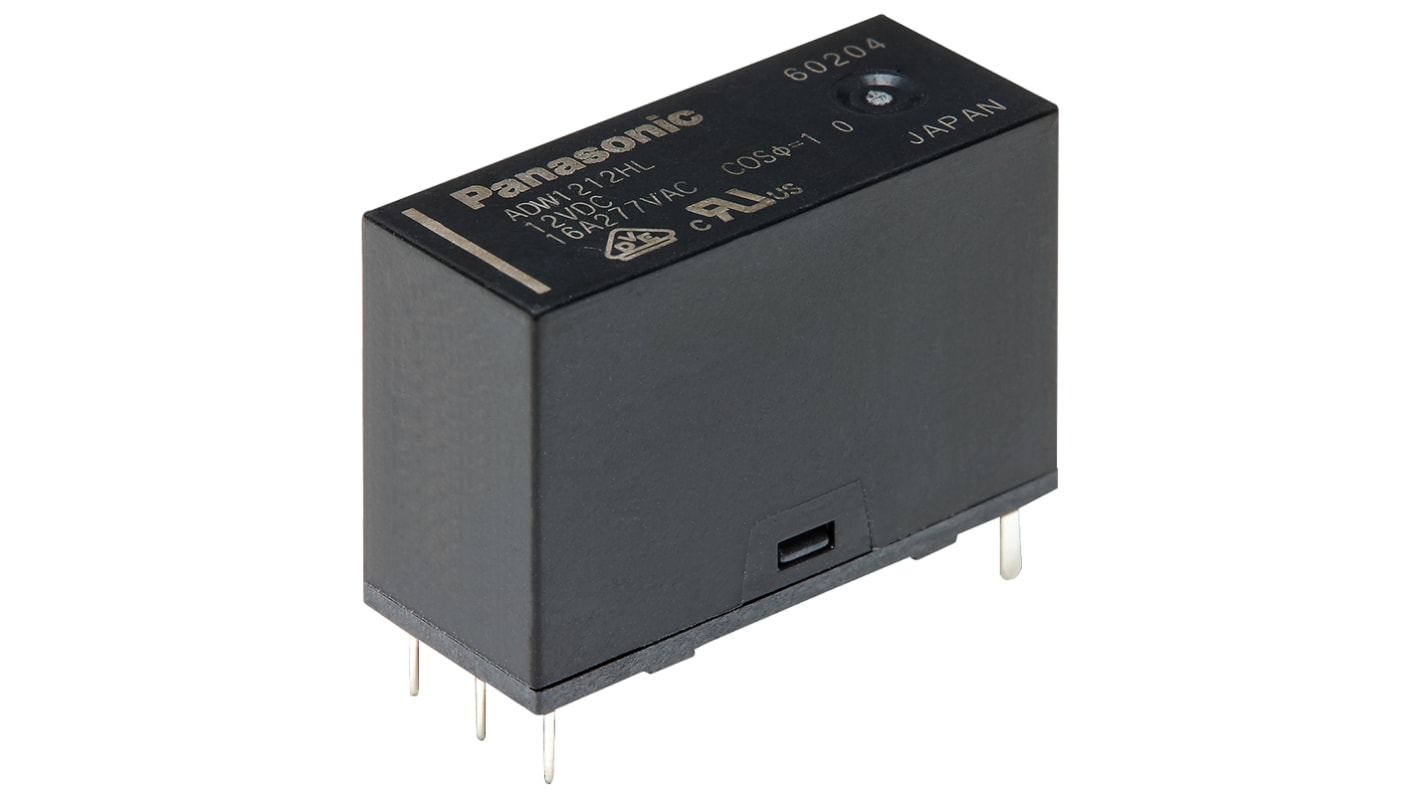

Panasonic Bistabiles Relais, Printrelais 1-poliger Schließer 16A 5V dc Spule / 400mW
- RS Best.-Nr.:
- 134-7949
- Herst. Teile-Nr.:
- ADW1205HLW
- Marke:
- Panasonic
146 lieferbar innerhalb von 1 Werktag(en) (Mo-Fr).
Nicht als Expresslieferung erhältlich
Im Warenkorb
Preis pro Stück
3,55 €
(ohne MwSt.)
4,22 €
(inkl. MwSt.)
| Stück | Pro Stück |
| 1 + | 3,55 € |
- RS Best.-Nr.:
- 134-7949
- Herst. Teile-Nr.:
- ADW1205HLW
- Marke:
- Panasonic
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
Produktdetails
Verriegelungsrelais DW (ADW1)
Die polarisierten Leistungsrelais Panasonic Serie DW (ADW1): Die Relais verfügen über bis zu 16 A @ 277 V ac Schaltvermögen. Diese Relais sind kompakt, können mit hoher Leistung betrieben werden und sind besonders zuverlässig und robust unter harten Betriebsbedingungen. Die DW-Relais können in verschiedenen Branchen und Anwendungen verwendet werden: Geräte und Weißwaren, Energie, Beleuchtung und Industrie.
Eigenschaften und Vorteile
• Für hohe Betriebstemperatur geeignet
• Robust unter rauen Umgebungsbedingungen
• Kompakte Bauform
• Sehr zuverlässig
• Höhere Schaltkapazität in der gleichen Gehäusegröße
• Robust unter rauen Umgebungsbedingungen
• Kompakte Bauform
• Sehr zuverlässig
• Höhere Schaltkapazität in der gleichen Gehäusegröße
Anwendungen:
• Beleuchtungssteuerung
• Intelligente Zähler
• Netzteile
• Kühlschränke, Waschmaschinen
• Intelligente Zähler
• Netzteile
• Kühlschränke, Waschmaschinen
Branchen:
• Geräte und Weißwaren
• Industrie
• Energie
• Beleuchtung
• Industrie
• Energie
• Beleuchtung
Technische Daten
Eigenschaft | Wert |
|---|---|
| Spulenspannung | 5V dc |
| Kontaktanordnung | 1-poliger Schließer |
| Montage Typ | Leiterplattenmontage |
| Schaltstrom | 16A |
| Anzahl der Pole | 1 |
| Rastend | Ja |
| Anschluss Typ | Leiterplattenstift |
| Schaltspannung AC max. | 277V |
| Länge | 24mm |
| Spulenwiderstand | 62,5Ω |
| Spulenleistung | 400mW |
| Tiefe | 10mm |
| Lebensdauer | Mindestens 1000000 Schaltspiele (mechanisch), Mindestens 20000 Schaltspiele (elektrisch) |
| Isolation zwischen Spule und Kontakt | 5kVrms |
| Betriebstemperatur max. | +70°C |
| Betriebstemperatur min. | -40°C |
| Höhe | 15.8mm |
| Erfüllte Normen | CSA, cUL, cULus, PTI 325V, TV-8, UL, VDE |
| Kontaktmaterial | Silberlegierung |
| Schaltleistung AC max. | 4,432 kVA |
| Anwendungs Typ | Haushaltsgeräte, Industrielle Geräte, Beleuchtung zur Steuerung von Geräten, Sicherheitsgeräte, Intelligente Zähler, Verschiedene Netzteile |
| Abmessungen | 24 x 10 x 15.8mm |
