Produktdetails

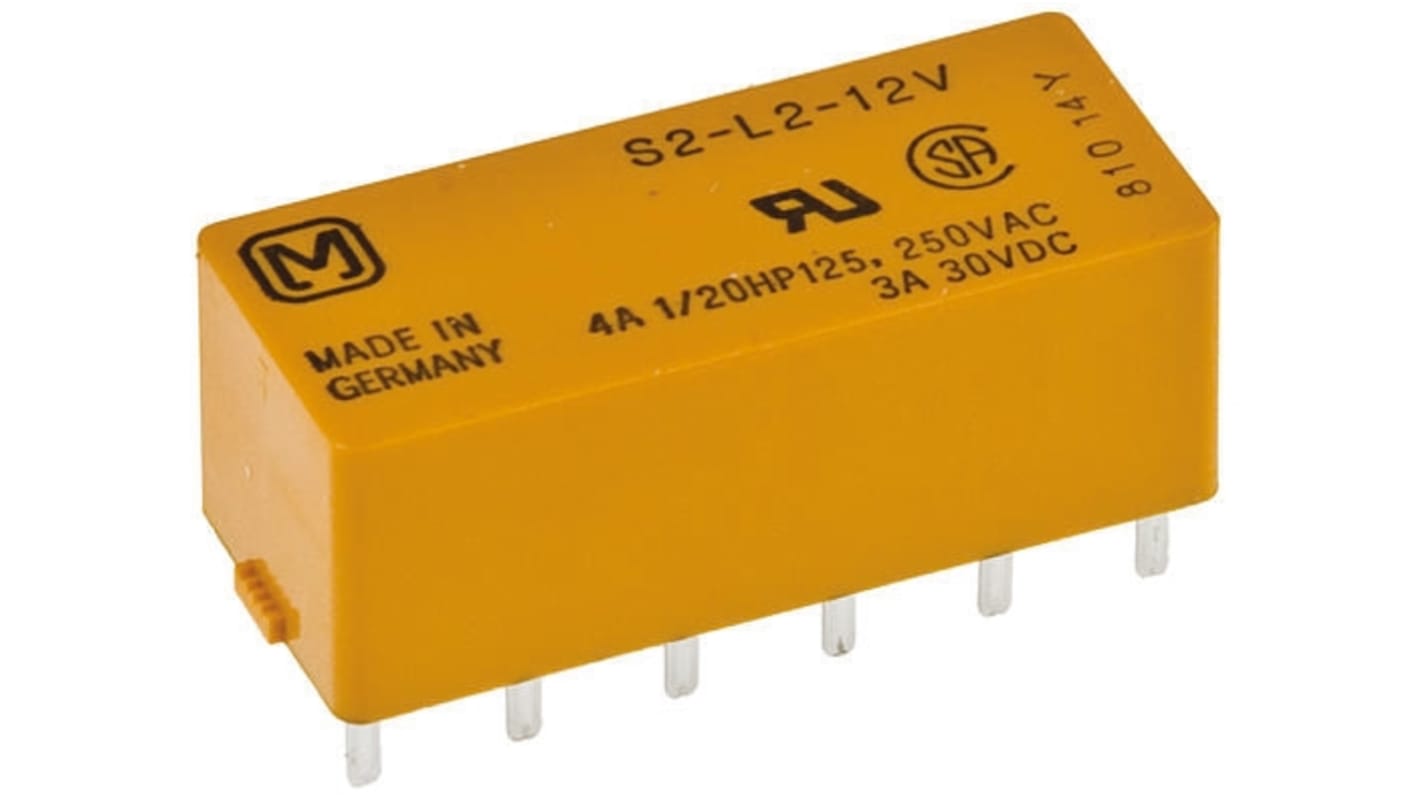

Verriegelungsrelais Panasonic Serie S
Ein Verriegelungsrelais ist ähnlich aufgebaut und funktioniert wie ein Standard-Universalrelais. Es gibt jedoch einen Hauptunterschied zu einem Verriegelungsrelais, da das Verriegelungsrelais in der letzten Position bleibt, von der es gespeist wurde. Ein nicht rastendes Relais kehrt in seine normale Position zurück.
Die hochempfindlichen, rastender Relais der Serie S von Panasonic wurden für die Leiterplattenmontage entwickelt. Die Relais der Serie S für Leiterplattenmontage sind äußerst zuverlässig und effizient und beständig gegen Vibrationen und Stöße, wodurch sie sich ideal für eine Vielzahl von industriellen Schalteranwendungen eignen. Die kompakten Leistungsrelais der Serie S mit niedriger Bauhöhe werden in der Regel in Designs und Anwendungen eingesetzt, bei denen Platzersparnis auf der Leiterplatte eine Priorität ist.
Die Panasonic S-Serie von Verriegelungsrelais aus hochwertigen Materialien hat eine lange Lebensdauer und kann für alle Ihre Konstruktions- und Reparaturanforderungen zuverlässig verwendet werden.
Eigenschaften und Vorteile
- Robust und zuverlässig.
- Kompakt, mit niedriger Bauhöhe
- Leicht, nur 8 g.
- • Ausgezeichneter Widerstand bei Schwingung und Erschütterung
- DIL-Klemmenanordnung für ein 2,54-mm-Raster
- Niedrige EMK (ca. 0,3 μV)
- 2-poliger Wechsler/2-poliger Umschalter (Umschaltung) und 4-poliger Schließer-Kontaktanordnungen
- 4 A Nennstrom @ 250 V ac 3 A Nennstrom @ 30 V dc
- 12 V dc und 24 V dc Coil Spannungen
- Kontakte aus vergoldeter Silberlegierung
- Großer Temperaturbereich: 55 °C bis +65 °C.
- Abmessungen (H x B x T): 90 x 72 x 12mm
Anwendungen
Verriegelungsrelais werden in einer Vielzahl von Schaltanwendungen in vielen verschiedenen Umgebungen und Sektoren eingesetzt. Einige der gebräuchlichsten Steuerschaltkreise sind
- Telekommunikationsgeräte
- • Datenverarbeitungsanlagen
- • Alarme und Sicherheit
- • Messeinrichtungen
- Elektronik-Designs
Zubehör
Bei Bedarf ist eine Buchse für die Leiterplattenmontage erhältlich, mit der das Verriegelungsrelais direkt auf einer Leiterplatte montiert werden kann. Siehe Best.-Nr. 127-9342
Zulassungen
UL und CSA
Technische Daten
Eigenschaft | Wert |
---|---|
Spulenspannung | 12V dc |
Kontaktanordnung | 2-poliger Wechsler |
Montage Typ | Leiterplattenmontage |
Schaltstrom | 3A |
Rastend | Ja |
Anschluss Typ | Durchsteckmontage |
Schaltspannung AC max. | 250V ac |
Schaltspannung DC max. | 30V dc |
Länge | 28mm |
Spulenwiderstand | 720Ω |
Spulenleistung | 200mW |
Kontaktmaterial | Vergoldet |
Tiefe | 12mm |
Lebensdauer | 100000000 Zyklen |
Betriebstemperatur min. | -40°C |
Höhe | 10.4mm |
Isolation zwischen Spule und Kontakt | 1.5kVrms |
Betriebstemperatur max. | +65°C |
Schaltleistung AC max. | 1 kVA |
Schaltleistung DC max. | 90 W |
Abmessungen | 28 x 10.4 x 12mm |
