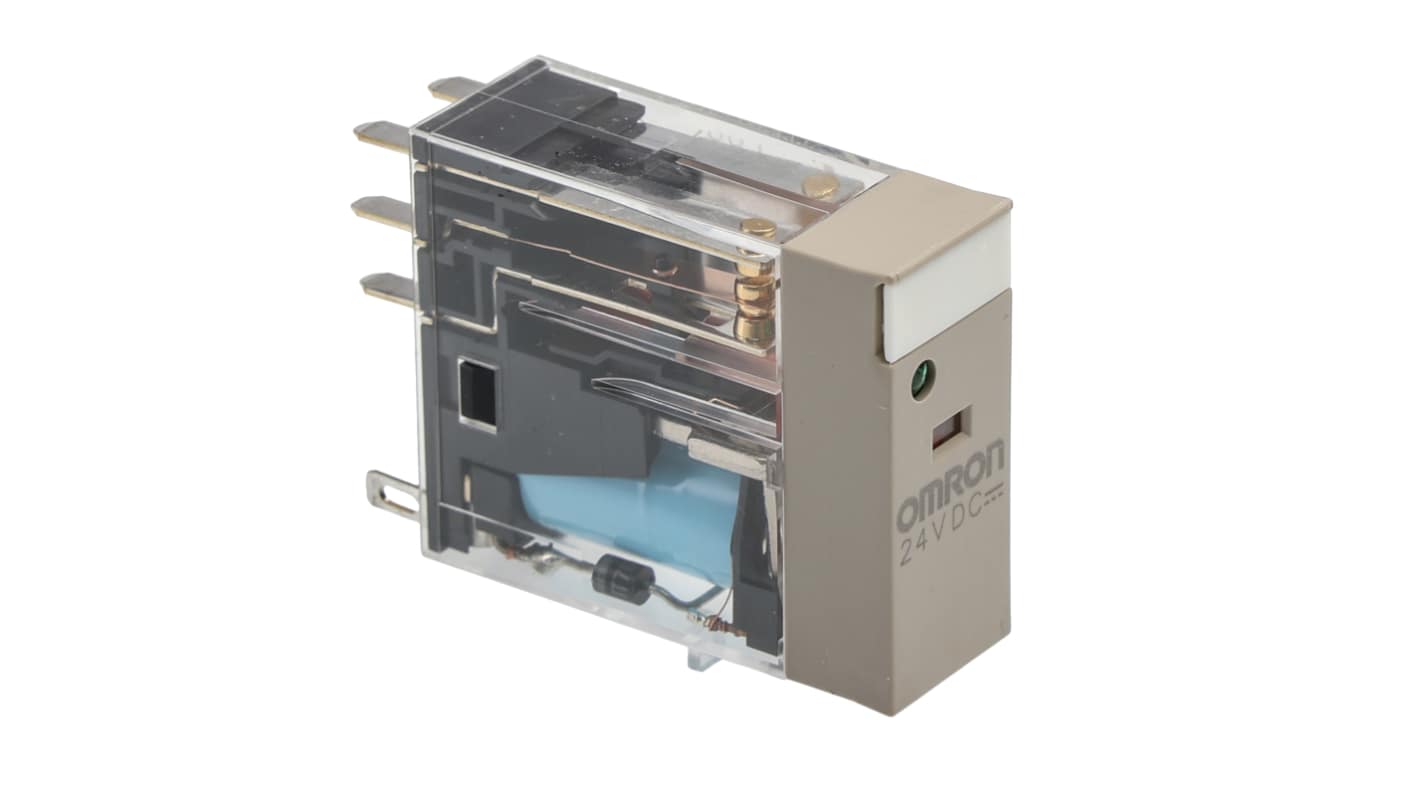

Omron G2R Relais ohne Verriegelung 24V dc Spule 2-poliger Umschalter 5A 113 Ω 530 mW
- RS Best.-Nr.:
- 214-7205
- Distrelec-Artikelnummer:
- 301-37-212
- Herst. Teile-Nr.:
- G2R-2-SND-AP3 24VDC (S)
- Marke:
- Omron
Zwischensumme (1 Stück)*
19,85 €
(ohne MwSt.)
23,62 €
(inkl. MwSt.)
VERSANDKOSTENFREIE Lieferung für Bestellungen ab 100,00 €
Auf Lager
- Zusätzlich 21 Einheit(en) mit Versand ab 23. November 2026
- Zusätzlich 45 Einheit(en) mit Versand ab 30. November 2026
Sie benötigen mehr? Benötigte Menge eingeben und auf „Lieferverfügbarkeit überprüfen“ klicken.
Stück | Pro Stück |
|---|---|
| 1 + | 19,85 € |
*Richtpreis
- RS Best.-Nr.:
- 214-7205
- Distrelec-Artikelnummer:
- 301-37-212
- Herst. Teile-Nr.:
- G2R-2-SND-AP3 24VDC (S)
- Marke:
- Omron
Technische Daten
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
Produktdetails
Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.
Alle auswählen | Eigenschaft | Wert |
|---|---|---|
| Marke | Omron | |
| Produkt Typ | Relais ohne Verriegelung | |
| Spulenspannung | 24V dc | |
| Kontakt Konfiguration | 2-poliger Umschalter | |
| Serie | G2R | |
| Anschlusstyp | Steckbar | |
| Schaltstrom | 5A | |
| Schaltspannung DC | 125V dc | |
| Schaltspannung AC | 380V | |
| Betriebstemperatur min. | -40°C | |
| Schaltleistung | 150W | |
| Maximale Betriebstemperatur | 70°C | |
| Spulenwiderstand | 113Ω | |
| Höhe | 41.7mm | |
| Spulenleistung | 530mW | |
| Länge | 13mm | |
| Normen/Zulassungen | RoHS | |
| Breite | 29mm | |
| Kontaktmaterial | Silberlegierung | |
| Kontaktwiderstand | 100mΩ | |
| Alle auswählen | ||
|---|---|---|
Marke Omron | ||
Produkt Typ Relais ohne Verriegelung | ||
Spulenspannung 24V dc | ||
Kontakt Konfiguration 2-poliger Umschalter | ||
Serie G2R | ||
Anschlusstyp Steckbar | ||
Schaltstrom 5A | ||
Schaltspannung DC 125V dc | ||
Schaltspannung AC 380V | ||
Betriebstemperatur min. -40°C | ||
Schaltleistung 150W | ||
Maximale Betriebstemperatur 70°C | ||
Spulenwiderstand 113Ω | ||
Höhe 41.7mm | ||
Spulenleistung 530mW | ||
Länge 13mm | ||
Normen/Zulassungen RoHS | ||
Breite 29mm | ||
Kontaktmaterial Silberlegierung | ||
Kontaktwiderstand 100mΩ | ||
Omron Serie G2R Nicht selbsthaltendes Relais, 24V DC Spulenspannung, 5A Schaltstrom - G2R-2-SND-AP3 DC24(S)
Dieses nicht selbsthaltende Relais ist eine vielseitige Komponente für Automatisierungsanwendungen. Dieses Relais arbeitet mit einer Spulenspannung von 24 V DC und verfügt über eine DPDT-Konfiguration für eine effiziente Schaltungssteuerung. Das kompakte Design misst 13 mm in der Länge, 29 mm in der Tiefe und 41,7 mm in der Höhe und ist damit eine ausgezeichnete Wahl für Umgebungen mit begrenztem Platzangebot.
Eigenschaften und Vorteile
• Reduziert den Verdrahtungsaufwand um 60 %, wenn es mit kompatiblen Steckdosen kombiniert wird
• Eingebaute mechanische Betriebsanzeige verbessert die Benutzerfreundlichkeit
• Modelle mit abschließbarer Prüftaste für zuverlässigen Betrieb erhältlich
• Hohe Schaltleistung von bis zu 1250VA
• Betriebstemperaturbereich von -40°C bis +70°C für unterschiedliche Anforderungen
• Steckbare Klemmen erleichtern die Installation und Wartung
Anwendungen
• Einsatz in Automatisierungspanels für Steuerungsaufgaben
• Ideal für elektrische Steuerungssysteme, die kompakte Relaislösungen erfordern
• Geeignet, wenn ein Hochspannungsrelais für effizientes Schalten benötigt wird
• Einsatz in Industrieanlagen, bei denen Zuverlässigkeit entscheidend ist
Wie hoch ist die maximale Spannung, die an die Spule angelegt werden kann?
Die maximal zulässige Spannung für die Relaisspule beträgt 110 % der Spulennennspannung, was einen sicheren Betrieb ohne Risiko einer Beschädigung des Relais gewährleistet.
Wie verhält sich dieses Relais bei verschiedenen Arten von Lasten?
Er ist in der Lage, sowohl AC- als auch DC-Lasten zu schalten, mit einem maximalen Schaltstrom von 5A für DC und 10A für AC, was Flexibilität in verschiedenen Anwendungsszenarien ermöglicht.
Wie hoch ist der Spulenwiderstand für das Relais, und wie wirkt er sich auf den Betrieb aus?
Der Spulenwiderstand beträgt 1113 Ohm, was für einen optimalen Betrieb wichtig ist und eine übermäßige Stromaufnahme verhindert, um die Effizienz zu erhalten.
Wie gewährleistet dieses Relais die Sicherheit während des Betriebs?
Das Relais ist mit einer eingebauten mechanischen Betriebsanzeige ausgestattet, die bei der Überprüfung des Betriebsstatus hilft und die Sicherheit bei der Benutzung gewährleistet.
