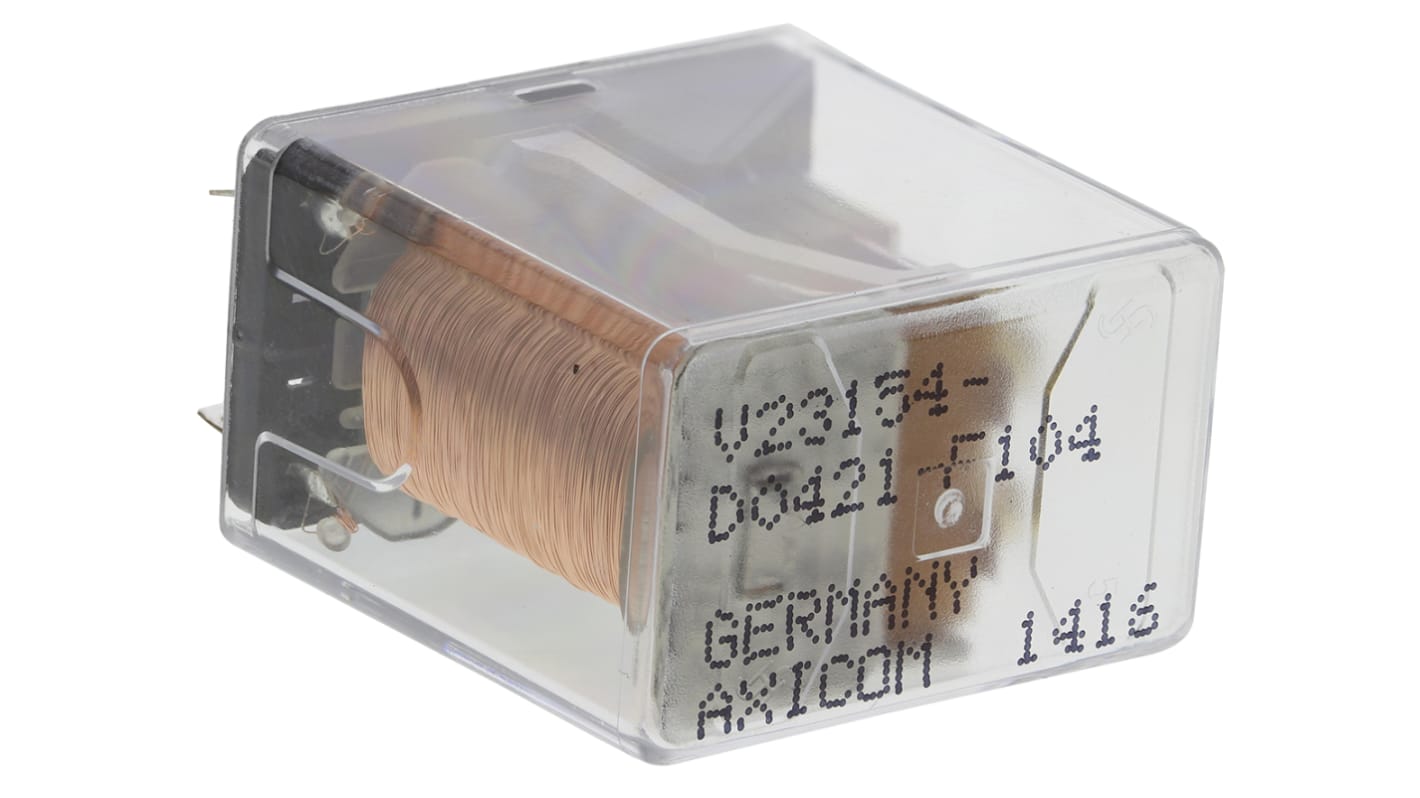

TE Connectivity Cradle N Monostabiles Relais, Printrelais 2-poliger Wechsler 5A 24V dc Spule / 800mW
- RS Best.-Nr.:
- 268-4391
- Herst. Teile-Nr.:
- V23154D 421F104 4-1393807-4
- Marke:
- TE Connectivity
4 lieferbar innerhalb von 1 Werktag(en) (Mo-Fr).
Nicht als Expresslieferung erhältlich
Preis pro Stück
136,97 €
(ohne MwSt.)
162,99 €
(inkl. MwSt.)
| Stück | Pro Stück |
| 1 - 4 | 136,97 € |
| 5 - 11 | 132,73 € |
| 12 + | 128,48 € |
- RS Best.-Nr.:
- 268-4391
- Herst. Teile-Nr.:
- V23154D 421F104 4-1393807-4
- Marke:
- TE Connectivity
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
- Ursprungsland:
- DE
Produktdetails
Te Connectivity, nicht-rastendes Relais
Das te Connectivity Cradle N-Relais für Leiterplattenmontage ohne Verriegelung verfügt über eine Kontaktkonfiguration von DPDT. Er wird mit 24 V dc Coil Voltage und 5 A Schaltstrom betätigt. Dieses Miniaturrelais ist vielseitig einsetzbar und äußerst zuverlässig.
Eigenschaften und Vorteile
Kontaktwerkstoff ist Ag + Au mit Sputtern
Staubgeschützt
Betriebstemperaturbereiche zwischen -40 °C und 70 °C.
Terminal Typ ist Leiterplattenstift
Staubgeschützt
Betriebstemperaturbereiche zwischen -40 °C und 70 °C.
Terminal Typ ist Leiterplattenstift
Anwendungen
Telekommunikation
Prüf- und Messgeräte
Prüf- und Messgeräte
Zertifizierungen
ANSI/ESD S20.20:2014
BS EN 61340-5-1:2007
BS EN 61340-5-1:2007
Zulassungen
7777
Technische Daten
Eigenschaft | Wert |
|---|---|
| Spulenspannung | 24V dc |
| Kontaktanordnung | 2-poliger Wechsler |
| Montage Typ | Leiterplattenmontage |
| Schaltstrom | 5A |
| Anzahl der Pole | 2 |
| Rastend | Nein |
| Anschluss Typ | Durchsteckmontage |
| Schaltspannung AC max. | 250V ac |
| Länge | 19mm |
| Spulenwiderstand | 700Ω |
| Spulenleistung | 800mW |
| Tiefe | 30mm |
| Serie | Cradle N |
| Höhe | 35.5mm |
| Betriebstemperatur min. | -40°C |
| Kontaktmaterial | Vergoldet |
| Betriebstemperatur max. | +70°C |
| Isolation zwischen Spule und Kontakt | 1kV |
| Schaltleistung DC max. | 140 W |
| Schaltleistung AC max. | 500VA |
| Anwendungs Typ | Signal |
- RS Best.-Nr.:
- 268-4391
- Herst. Teile-Nr.:
- V23154D 421F104 4-1393807-4
- Marke:
- TE Connectivity
