- RS Best.-Nr.:
- 815-4824
- Herst. Teile-Nr.:
- S2EB-12V
- Marke:
- Panasonic
22 Lieferbar am folgenden Werktag (Mo-Fr) bei Bestelleingang werktags bis 22 Uhr.
91 weitere lieferbar innerhalb 1 Werktag(e) (Mo-Fr).
Im Warenkorb
Preis pro Stück
14,39 €
(ohne MwSt.)
17,12 €
(inkl. MwSt.)
Stück | Pro Stück |
1 - 24 | 14,39 € |
25 - 49 | 11,55 € |
50 - 99 | 10,96 € |
100 - 249 | 10,36 € |
250 + | 9,42 € |
- RS Best.-Nr.:
- 815-4824
- Herst. Teile-Nr.:
- S2EB-12V
- Marke:
- Panasonic
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
- Ursprungsland:
- JP
Produktdetails

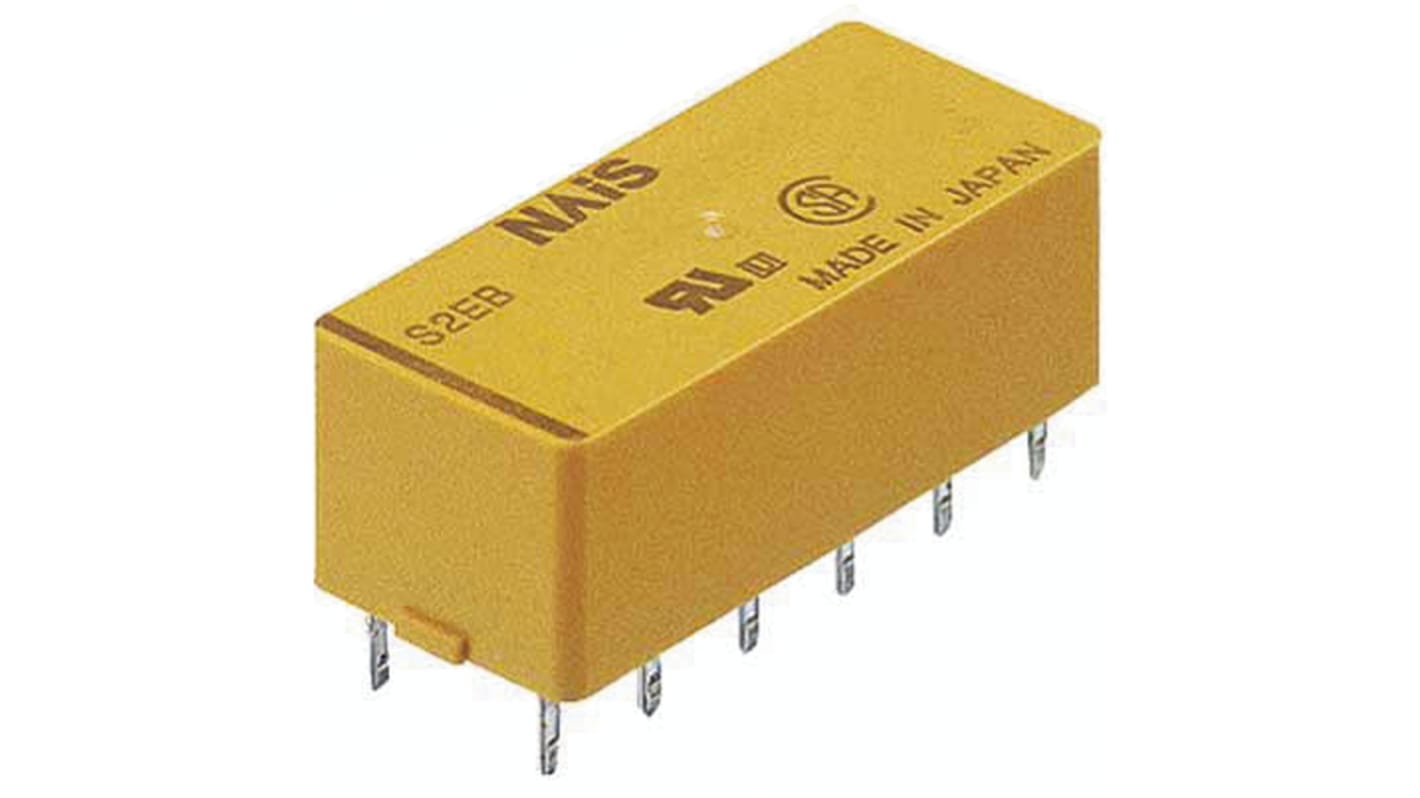

Relais, Serie S
Diese Leistungsrelais für Leiterplattenmontage sind überaus zuverlässig und effizient, verfügen über eine lange Lebensdauer und ermöglichen eine weit reichende Steuerung. Diese Leistungsrelais für Leiterplattenmontage bieten außerdem eine hohe Empfindlichkeit sowie eine hohe Beständigkeit gegen Vibrationen und Stöße und sie besitzen eine geringe thermische elektromotorische Kraft.
Relais, flache, hohe Empfindlichkeit
Ausgezeichneter Widerstand bei Schwingung und Erschütterung
Niedriger EMK (ungefähr 0,3 μV)
DIL Anschlussanordnung für 2,54 mm Raster
Abmessungen: H x B x T: 10 x 28 x 12 mm
Buchse für Leiterplattenmontage verfügbar, siehe Bestellnummer 127-9342
Ausgezeichneter Widerstand bei Schwingung und Erschütterung
Niedriger EMK (ungefähr 0,3 μV)
DIL Anschlussanordnung für 2,54 mm Raster
Abmessungen: H x B x T: 10 x 28 x 12 mm
Buchse für Leiterplattenmontage verfügbar, siehe Bestellnummer 127-9342
Zulassungen
UL, CSA
Technische Daten
Eigenschaft | Wert |
---|---|
Spulenspannung | 12V dc |
Kontaktanordnung | 2-poliger Wechsler |
Montage Typ | Leiterplattenmontage |
Schaltstrom | 3A |
Anzahl der Pole | 2 |
Rastend | Nein |
Anschluss Typ | Leiterplattenstift |
Schaltspannung AC max. | 250V |
Schaltspannung DC max. | 48V dc |
Länge | 28mm |
Spulenwiderstand | 720Ω |
Spulenleistung | 200mW |
Isolation zwischen Spule und Kontakt | 1.5kVrms |
Betriebstemperatur max. | +65°C |
Betriebstemperatur min. | -55°C |
Lebensdauer | 10^8 Schaltspiele (mechanisch), 10^5 Schaltspiele (elektrisch Wechselstrom), 2 x 10^5 Schaltspiele (elektrisch Gleichstrom) |
Tiefe | 12mm |
Höhe | 10.5mm |
Schaltleistung AC max. | 1 kVA |
Schaltleistung DC max. | 90 W |
Anwendungs Typ | Bürogeräte, Sicherheit, Telekommunikation |
