Schneider Electric Harmony Relay RXM 48V ac Spule 2-poliger Wechsler Steckrelais 12A 710Ω 1.2W Monostabiles Relais

Neu: Kompakte RXM-Miniaturrelais von Schneider Electric mit LED. Sie werden häufig verwendet, um die Funktionen in elektrischen Gehäusen zu erhöhen, hauptsächlich für industrielle Anwendungen (Maschinen-/Gebäudeausrüstung und HLK). Diese Relais können als elektromechanisches Relais oder Industrieschalter bezeichnet werden.

Ein Relais ist ein elektrischer Schalter, der durch elektrische Impulse betätigt wird. Ihre Hauptfunktion besteht darin, einen Stromkreis zu öffnen und zu schließen. Wenn die Leistung durch einen Stromkreis fließt, schaltet ein Relais die Position (in der Regel von NC auf NO) mit einer internen Coil, die eine magnetische Kraft erzeugt. Diese Kraft hält das Relais dann in einer NO-Position, wenn der Strom abgeschaltet wird, kehrt das Relais in die NC-Position zurück. Diese Funktion macht diese nicht rastender Relais perfekt für Drucktastenanwendungen wie Tastaturen und Mikrocontroller-Eingangstasten.

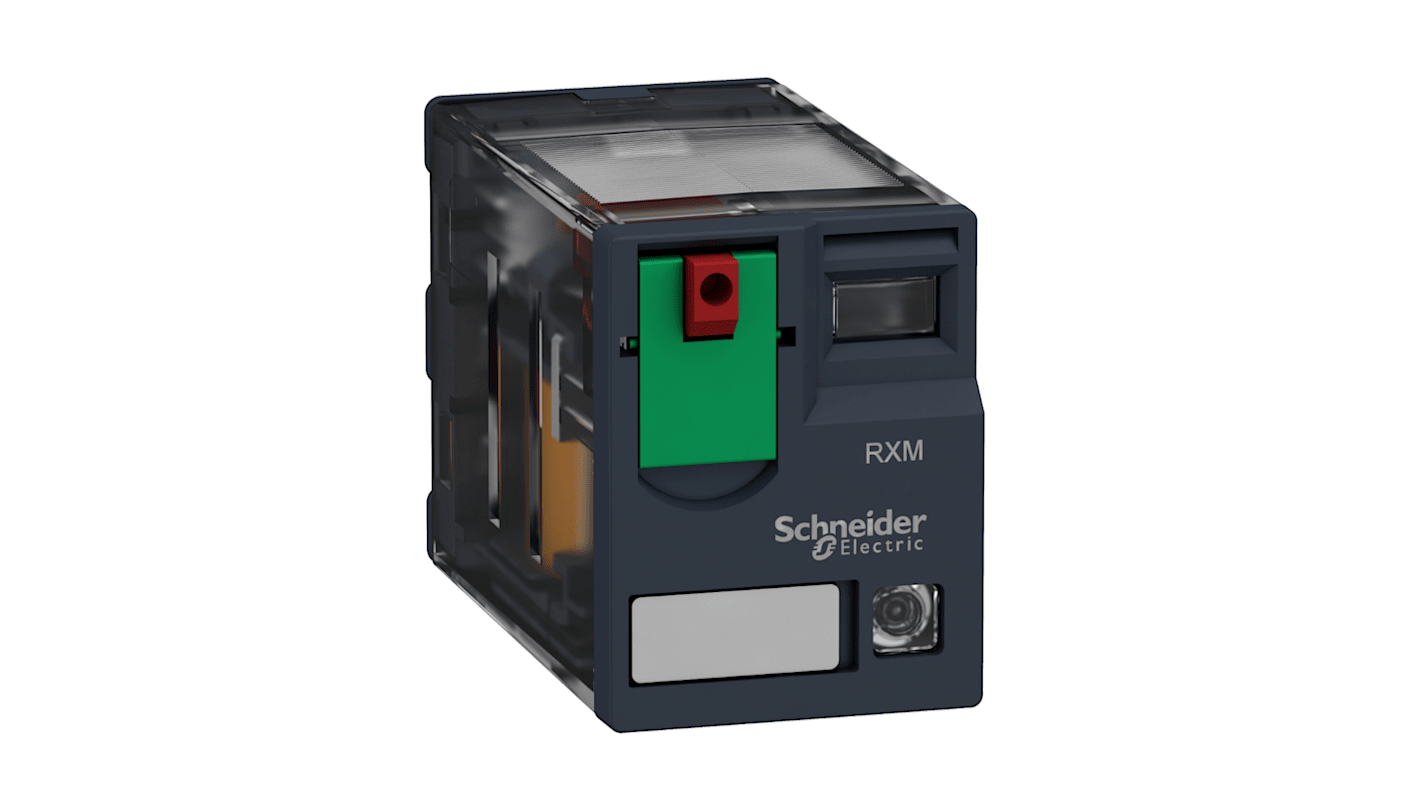

Die RXM-Miniaturrelais gehören zu den elektromechanischen Harmony-Relais. Es handelt sich um ein steckbares Relais, das auf einen RXZE-Sockel montiert wird. Es handelt sich um ein 2 C/O-Relais mit einer Stromstärke von 12 A und einer Steuerspannung von 48 V AC 50/60 Hz. Außerdem bietet er eine in einem Schritt abnehmbare Prüftaste und eine mechanische Anzeige für den Kontaktstatus. Der Testknopf wird durch Drücken des roten Druckknopfes auf der Vorderseite kurzzeitig aktiviert und durch Hochklappen des grünen Teils verriegelt. Die mechanische Anzeige befindet sich neben der Testtaste, wo eine orangefarbene Fahne den Status des Relaiskontakts anzeigt. Eine grüne LED auf der Vorderseite leuchtet, wenn das Relais eingeschaltet ist. Statusanzeige mit LED: deutliches Signal sowohl bei Tag als auch bei Nacht. Das Design eignet sich für Industriemaschinen, Verpackungen, Textilien, HVAC, Automatisierungsschalttafeln, Nieder-/Mittelspannungsschaltanlagen, Motorsteuerungen, PLC-Schnittstellen, Stromversorgungen, Gebäude- oder medizinische Geräte, Beleuchtungssteuerungen. Es ist ein grünes Premiumprodukt und entspricht internationalen Normen und Zertifizierungen wie IEC, CE, UL, CSA, EAC, Lloyd's, RoHS und REACH. Das RXM-Relais sollte mit einem RXZE-Sockel (Schraubklemme, Schraubverbinder, Push-in-Klemme) verwendet werden. Zum Schutz vor Vibrationen kann die Buchse mit einer Kunststoff-/Metallklammer versehen werden. Schutzmodule und Beschriftungen sind ebenfalls erhältlich. Es wird in Losen von 10 Stück verkauft und die Referenz umfasst nur das Relais. Die RXM-Steckrelais sind eine Serie von industriellen Steckrelais, die sowohl für einfache als auch für komplexe Automatisierungssysteme entwickelt wurden und mit 2 Wechsler (12A), 3 Wechsler (10A), 4 Wechsler (6A) und 4 Wechsler (3A) für niedrige Pegel erhältlich sind.
