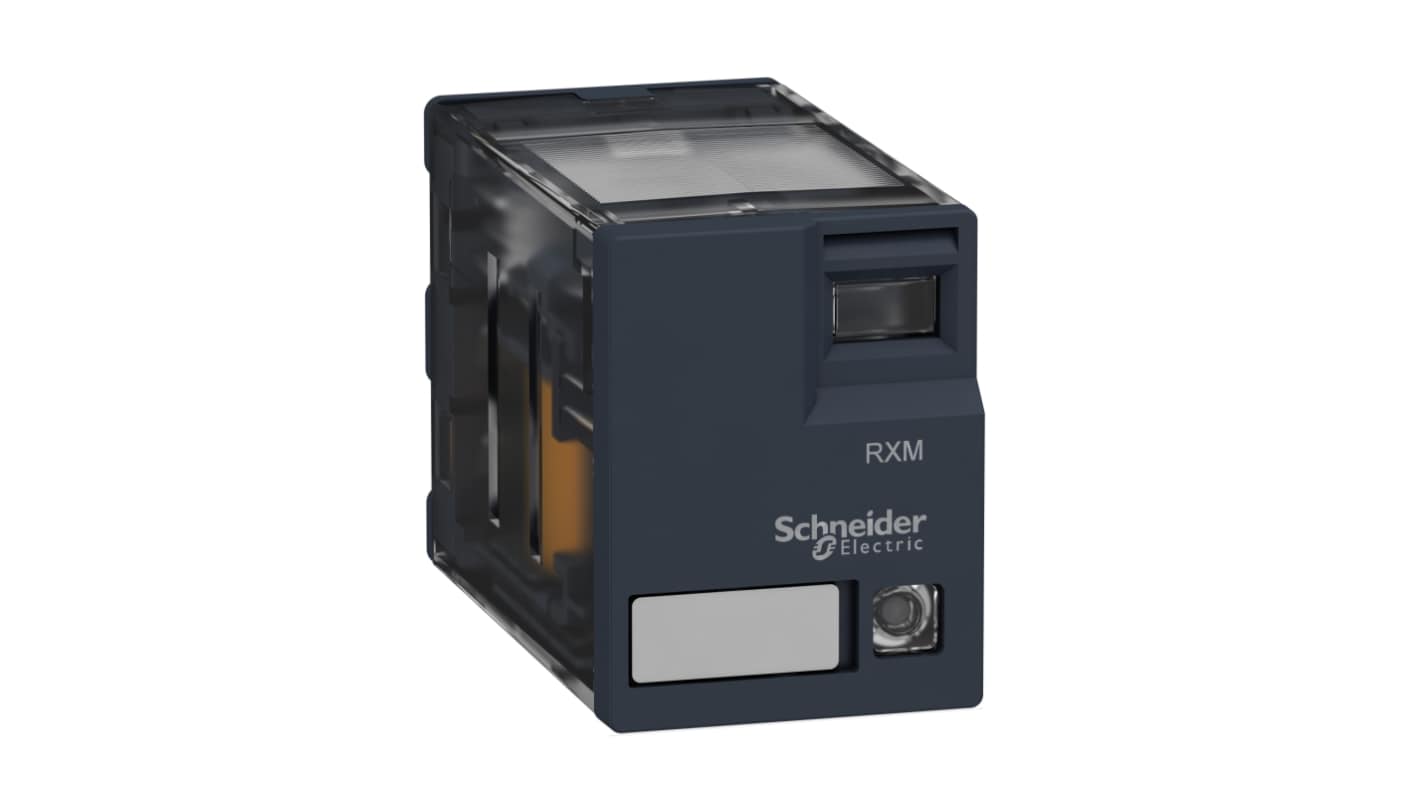

Schneider Electric Harmony Relay RXM 120V ac Spule 4-poliger Wechsler Steckrelais 6A 3630Ω 1.2W Monostabiles Relais

Neu: Kompakte RXM-Miniaturrelais von Schneider Electric mit LED. Sie werden häufig verwendet, um die Funktionen in elektrischen Gehäusen zu erhöhen, hauptsächlich für industrielle Anwendungen (Maschinen-/Gebäudeausrüstung und HLK). Diese Relais können als elektromechanisches Relais oder Industrieschalter bezeichnet werden.

Ein Relais ist ein elektrischer Schalter, der durch elektrische Impulse betätigt wird. Ihre Hauptfunktion besteht darin, einen Stromkreis zu öffnen und zu schließen. Wenn die Leistung durch einen Stromkreis fließt, schaltet ein Relais die Position (in der Regel von NC auf NO) mit einer internen Coil, die eine magnetische Kraft erzeugt. Diese Kraft hält das Relais dann in einer NO-Position, wenn der Strom abgeschaltet wird, kehrt das Relais in die NC-Position zurück. Diese Funktion macht diese nicht rastender Relais perfekt für Drucktastenanwendungen wie Tastaturen und Mikrocontroller-Eingangstasten.

Das RXM-Sortiment an Miniaturrelais umfasst 2- bis 4-polige Relais mit Kontaktwerten von 3 bis 12 A. Es gibt eine gute Auswahl an Relais, Steckdosen und Zubehör. Dieses 4-polige Relais hat vier Wechslerkontakte. Jeder Kontakt hat einen gemeinsamen Punkt sowie einen Öffner und einen Schließer. Die Kontakte haben UL-Betriebsstromwerte von 6 A bei 277 Vac und 8 A bei 28 VDC. Dieses Relais ist zum Einstecken in einen Relaissockel vorgesehen. Die gesamte Verdrahtung wird an die Klemmen des Relaissockels angeschlossen. Das Relais hat eine Spule mit 120 VAC 50/60 Hz. Dieses Relais verfügt über eine bipolare LED zur Anzeige des Relaisstatus. Das Relais ist UL-gelistet, wenn ein RXZ-Relaissockel verwendet wird. Das Relais ist außerdem CSA-zertifiziert. Für dieses Relais sind Transientenschutzmodule und Niederhalteklammern erhältlich. Das Relais ist UL-gelistet, wenn ein RXZ-Relaissockel verwendet wird. Das Relais ist außerdem CSA-zertifiziert. Das RXM-Relais sollte mit einem RXZE-Sockel (Schraubklemme, Schraubverbinder, Push-in-Klemme) verwendet werden. Zum Schutz vor Vibrationen kann die Buchse mit einer Kunststoff-/Metallklammer versehen werden. Schutzmodule und Beschriftungen sind ebenfalls erhältlich. Es wird in Losen von 10 Stück verkauft und die Referenz umfasst nur das Relais. Das elektromechanische Harmony-Relais verfügt über flexibles Zusatzzubehör wie Schutzmodul, Zeitmodul, Halteklammer und Beschriftungsschild. Die elektromechanischen Harmony-Relais umfassen Schnittstellen-, Miniatur- und Leistungsrelais mit 1 Wechsler bis 4 Wechslern und bis zu 30 A.
