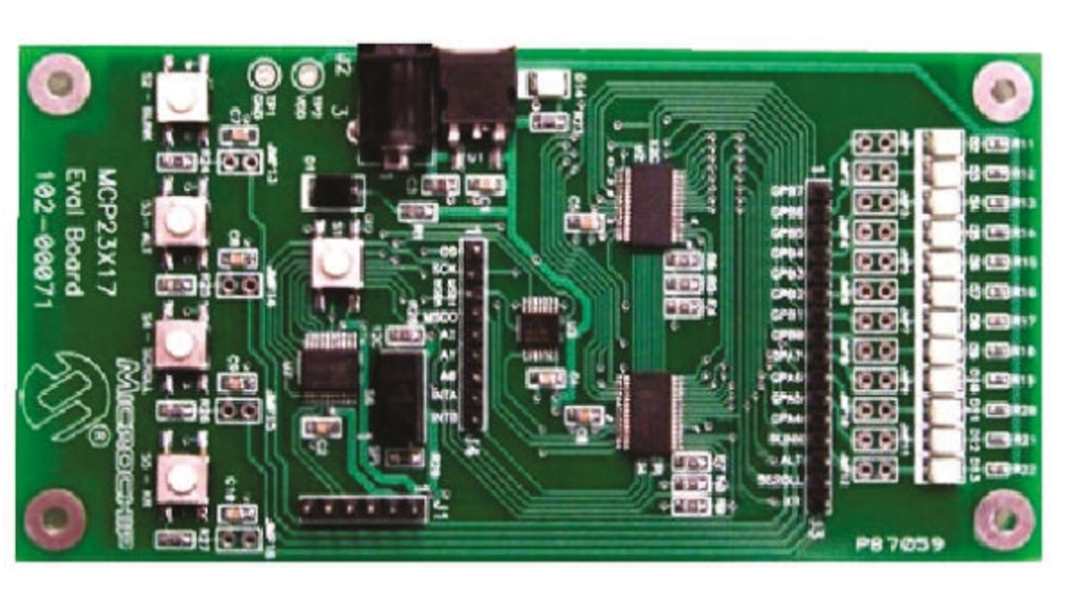

Die Evaluierungsplatine MCP23X17 demonstriert einfache Eingangs-/Ausgangsfunktionen der MCP23017 (I²C-Schnittstelle) und MCP23S17 (SPI-Schnittstelle). Das System demonstriert die Einfachheit der Überwachung von vier Kontakten, die als Eingänge konfiguriert sind, und wendet dazu ein vorbestimmtes Muster auf LEDs an, die mit den übrigen 12 Kontakten verbunden sind, die als Ausgänge konfiguriert sind.
Der Stiftsockel ICSP™ für den integrierten PIC16F818 Mikrocontroller ermöglicht es Benutzern, Firmware anzupassen. Steckbrücken und Stiftsockel ermöglichen es dem MCP23X17, sich direkt mit den kundenspezifischen Anwendungen für das Prototyping zu verbinden. Kann mit einer +3V- bis +5V-dc-Stromquelle betrieben werden (mit den +5V- und GND-Messpunkten verbunden)
