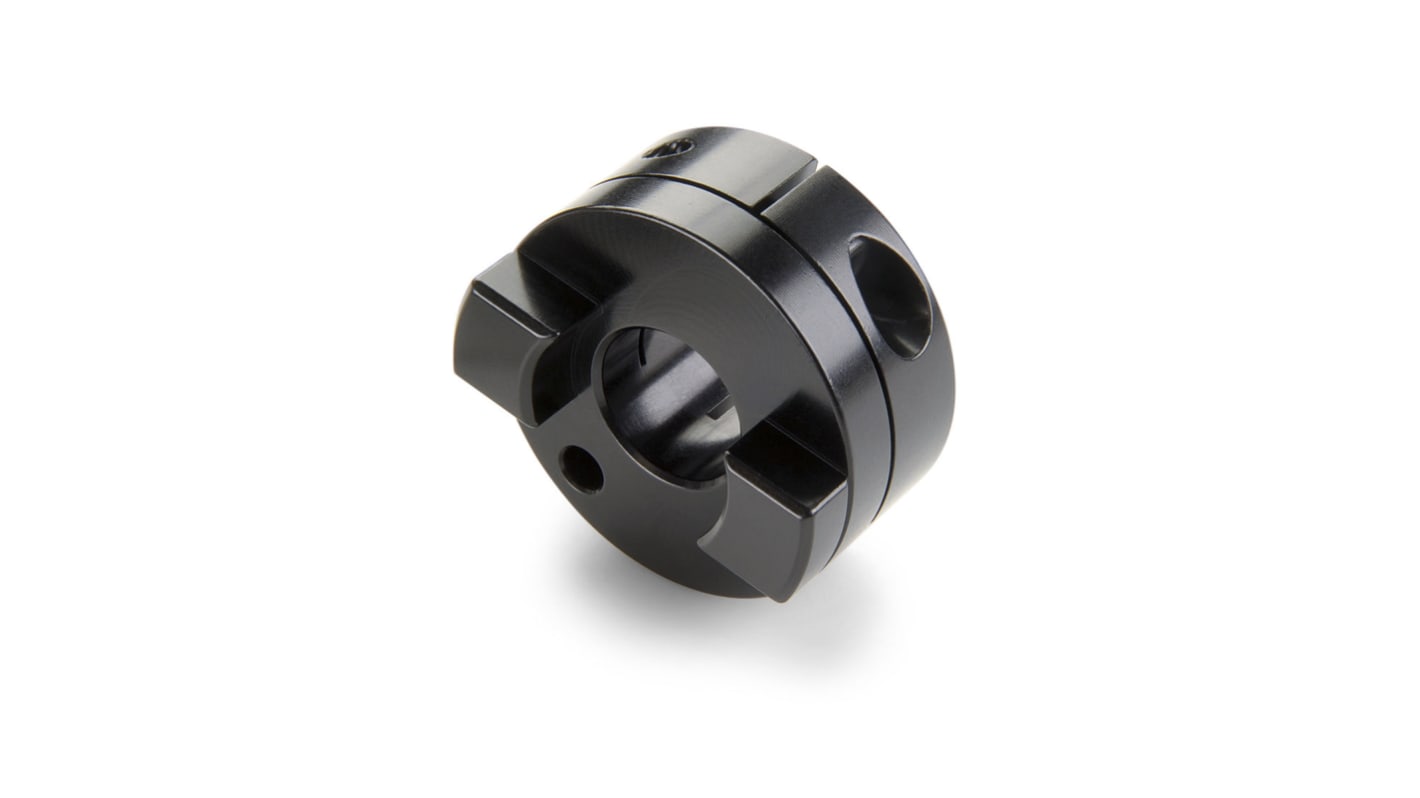

Ruland Kupplung, Kreuzschlitzkupplung, Außen-Ø 19mm / Bohrung 6mm

Oldham-Kupplungen mit Ruland-Klemme sind ideal geeignet für Wellen, die bei geringer axialer und Winkelabweichung gekuppelt werden müssen. Das dreiteilige Design besteht aus zwei Naben, die mit einer Mittendrehmomentscheibe verbunden sind. Die Naben in Klemmenausführung werden aus schwarzem eloxiertem Aluminium gefertigt, die ersetzbaren Mittenscheiben bestehen aus Acetal oder Nylon. Oldham-Kupplungen sind ideal für Anwendungen in der Leichtindustrie und Bewegungssteuerung. Auf Grund ihres einzigartigen Designs bieten Oldham Kupplungen die Möglichkeit, Anlagen vor Drehmomentüberlastungskräften zu schützen (indem sie als Drehmomentbegrenzer wirken), wobei die Mittenscheiben sauber brechen können.

2 Naben und 1 Drehmomentscheibe pro Baugruppe erforderlich

Nicht als montierte Einheit lieferbar; 2 Naben und 1 Drehmomentscheibe je Baugruppe.

Ruland Kreuzscheibenkupplungen

Paradrive™ Kupplungen sind ideal für Bewegungssteuerungsanwendungen und besonders für Anwendungen mit Schritt- oder Servomotoren geeignet. Ihre geringe Trägheit ist ideal für Anwendungen mit höheren Drehzahlen und für solche Anwendungen geeignet, bei denen zudem eine elektrische Trennung erforderlich ist. Sie können geringe Winkel- und Axialabweichungsfehler annehmen.

Sicherungen: 13 mm und 19 mm Naben aus eloxiertem Aluminium werden mit einer Stellschraube an jedem Ende an den Wellen befestigt. 33 mm, 35 mm und 41 mm Naben haben 2 Stellschraubensätze, die um 90 Grad versetzt sind
