Nexperia IC Flip-Flop, D-Typ, 4000, Differential, Single Ended, Positiv-Flanke, SOIC, 14-Pin

Alle Flip-Flop ICs anzeigen
Nicht verfügbar
Wir haben dieses Produkt aus dem Sortiment genommen.

Alternative

Folgende mögliche Alternative können wir anbieten:

presentation
Nexperia IC Flip-Flop 2, HEF, Puffer, SO, 14-Pin
RS Best.-Nr.
170-7971

Stück (Auf einer Rolle von 2500)

0,12 €

(ohne MwSt.)

0,14 €

(inkl. MwSt.)

RS Best.-Nr.:
103-8389
Herst. Teile-Nr.:
HEF4013BT,652
Marke:
Nexperia
Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.
Alle auswählen

Marke

Nexperia

Logikfamilie

4000

Logikfunktion

D-Typ

Eingangs-Typ

Single Ended

Ausgangssignal-Typ

Differential

Trigger-Typ

Positiv-Flanke

Polarität

Inverting, Non-Inverting

Montage-Typ

SMD

Gehäusegröße

SOIC

Pinanzahl

14

Set/Reset

Ja

Anzahl der Elemente pro Chip

2

Signalverzögerungszeit @ max. CL

220 ns @ 5 V

Arbeitsspannnung max.

15 V

Abmessungen

8.75 x 4 x 1.45mm

Höhe

1.45mm

Breite

4mm

Arbeitsspannnung min.

3 V

Betriebstemperatur min.

–40 °C

Signalverzögerungszeit @ Testbedingung

50pF

Länge

8.75mm

Betriebstemperatur max.

+125 °C

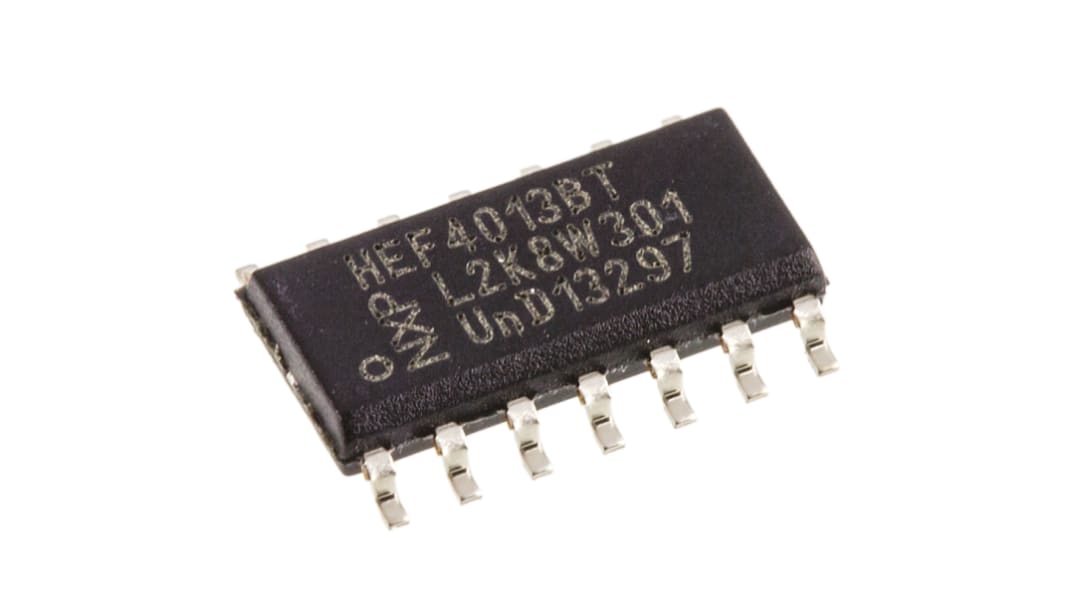

Der HEF4013B ist ein Dual-D-Flipflop mit unabhängigem Set-Direct-Eingang (SD), Clear-Direct-Eingang (CD), Taktimpulseingang (CP) und Ausgängen (Q, Q). Daten werden akzeptiert, wenn CP NIEDRIG ist und an den Ausgang auf der positiven verlaufenden Taktflanke übertragen. Die HIGH-aktiven asynchronen CD- und SD-Eingänge sind unabhängig und übersteuern die D- oder CP-Eingänge. Die Ausgänge sind für die optimale Systemleistung gepuffert. Die Schmitt-Trigger-Aktion des Takteingangs macht die Schaltung sehr tolerant gegenüber langsameren Anstiegs- und Abfallzeiten.

Gemischte 5 V- und 3,3-V-AnwendungenEine verbesserte Signalintegrität mit integrierten AbschlusswiderständenHohe StörfestigkeitDurchfluss-Pin-Ausgang für einfaches LayoutGroßer EingangsspannungsbereichGeringe AusbreitungsverzögerungÜberspannungstolerante EingangsoptionenIntegrierte QuellabschlusswiderstandsoptionenBus-Hold-Optionen
