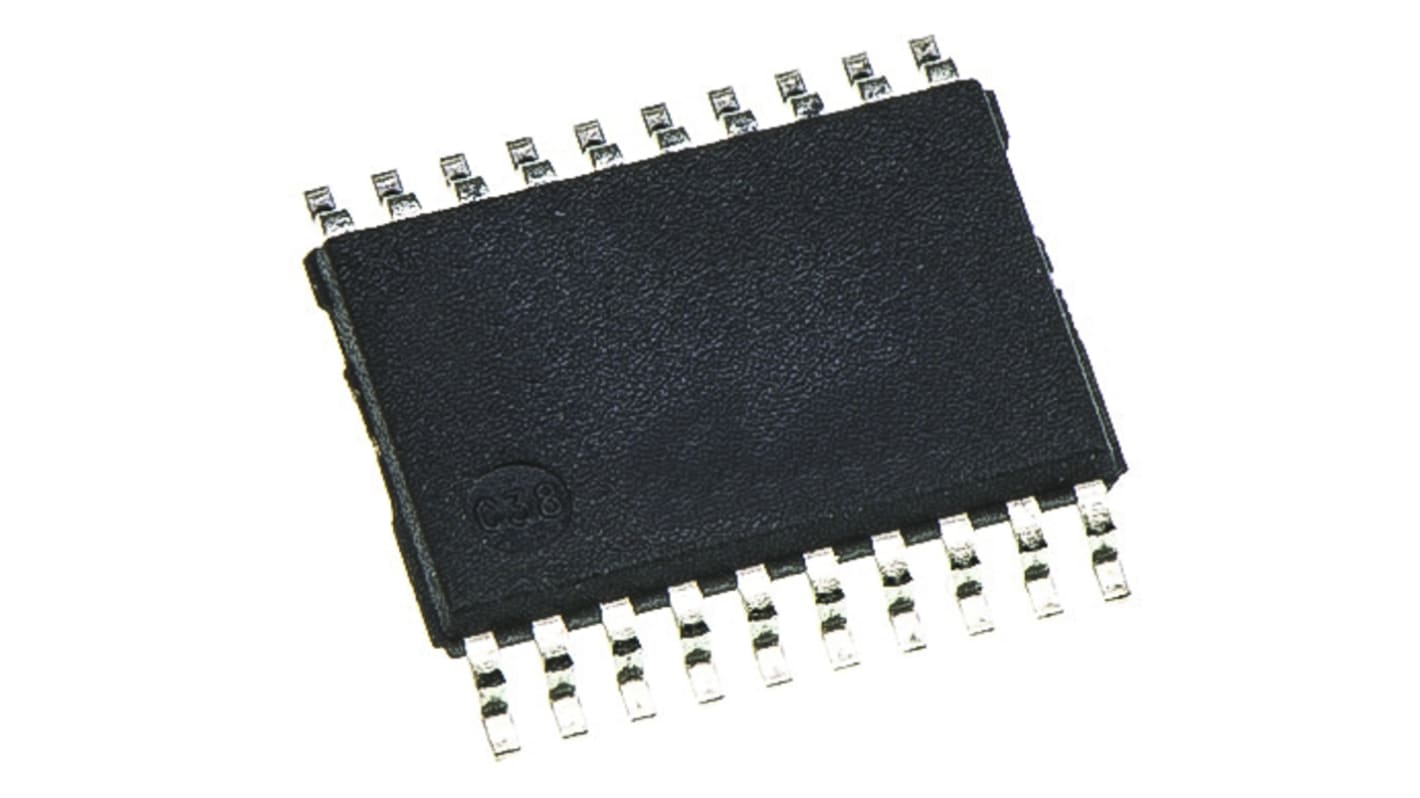

Nexperia IC Flip-Flop 8, 74LVC, Tri-State, Einseitig, TSSOP, 20-Pin
- RS Best.-Nr.:
- 170-8029
- Herst. Teile-Nr.:
- 74LVC574APW,118
- Marke:
- Nexperia
Derzeit nicht erhältlich
Wir wissen nicht, ob wir diesen Artikel noch einmal auf Lager haben werden. RS beabsichtigt, ihn bald aus dem Sortiment zu nehmen.
- RS Best.-Nr.:
- 170-8029
- Herst. Teile-Nr.:
- 74LVC574APW,118
- Marke:
- Nexperia
Technische Daten
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
Produktdetails
Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.
Alle auswählen | Eigenschaft | Wert |
|---|---|---|
| Marke | Nexperia | |
| Produkt Typ | IC Flip-Flop | |
| Logikfamilie | 74LVC | |
| Eingangstyp | Einseitig | |
| Ausgangstyp | Tri-State | |
| Montageart | Oberfläche | |
| Minimale Versorgungsspannung | 1.2V | |
| Gehäusegröße | TSSOP | |
| Pinanzahl | 20 | |
| Maximale Versorgungsspannung | 3.6V | |
| Abzug Typ | Positiv-Flanke | |
| Betriebstemperatur min. | -40°C | |
| Maximale Betriebstemperatur | 125°C | |
| Anzahl der Elemente pro Chip | 8 | |
| Länge | 6.6mm | |
| Breite | 4.5mm | |
| Höhe | 950μm | |
| Alle auswählen | ||
|---|---|---|
Marke Nexperia | ||
Produkt Typ IC Flip-Flop | ||
Logikfamilie 74LVC | ||
Eingangstyp Einseitig | ||
Ausgangstyp Tri-State | ||
Montageart Oberfläche | ||
Minimale Versorgungsspannung 1.2V | ||
Gehäusegröße TSSOP | ||
Pinanzahl 20 | ||
Maximale Versorgungsspannung 3.6V | ||
Abzug Typ Positiv-Flanke | ||
Betriebstemperatur min. -40°C | ||
Maximale Betriebstemperatur 125°C | ||
Anzahl der Elemente pro Chip 8 | ||
Länge 6.6mm | ||
Breite 4.5mm | ||
Höhe 950μm | ||
Der 74LVC574A ist ein oktaler D-Typ-Flipflop mit separaten D-Typ-Eingängen für jeden Flipflop und 3-State-Ausgängen für busorientierte Anwendungen. Ein Clock (CP) und ein Output Enable (OE)-Eingang sind bei allen Flipflops üblich. Die acht Flip-Flops speichern den Status ihrer einzelnen D-Eingänge, die die Anforderungen an die Einrichtungs- und Haltezeiten beim Übergang von NIEMER zu HÖCHER CP erfüllen. Wenn OE NIEDRIG ist, sind die Inhalte der acht Flipflops an den Ausgängen verfügbar. Wenn OE HIGH ist, wechseln die Ausgänge in den Zustand OFF mit hoher Impedanz. Der Betrieb des OE-Eingangs wirkt sich nicht auf den Zustand der Flipflops aus.
Gemischte 5-V- und 3,3-V-Anwendungen
Verbesserte Signalintegrität durch integrierte Anschlusswiderstände
Hohe Störfestigkeit
Durchfluss-Pin-out für einfaches Layout
Großer Eingangsspannungsbereich
Geringe Ausbreitungsverzögerung
Überspannungstolerante Eingangsoptionen
Integrierte Quellenanschluss-Widerstandsoptionen
Bus-Hold-Optionen
