- RS Best.-Nr.:
- 167-6320
- Herst. Teile-Nr.:
- 503480-1000
- Marke:
- Molex
Voraussichtlich ab 15.10.2024 verfügbar.
Nicht als Expresslieferung erhältlich
Im Warenkorb
Preis pro Stück (Auf einer Rolle von 3000)
0,498 €
(ohne MwSt.)
0,593 €
(inkl. MwSt.)
Stück | Pro Stück | Pro Rolle* |
3000 + | 0,498 € | 1.494,00 € |
*Bitte VPE beachten |
- RS Best.-Nr.:
- 167-6320
- Herst. Teile-Nr.:
- 503480-1000
- Marke:
- Molex
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
- Ursprungsland:
- KR
Produktdetails

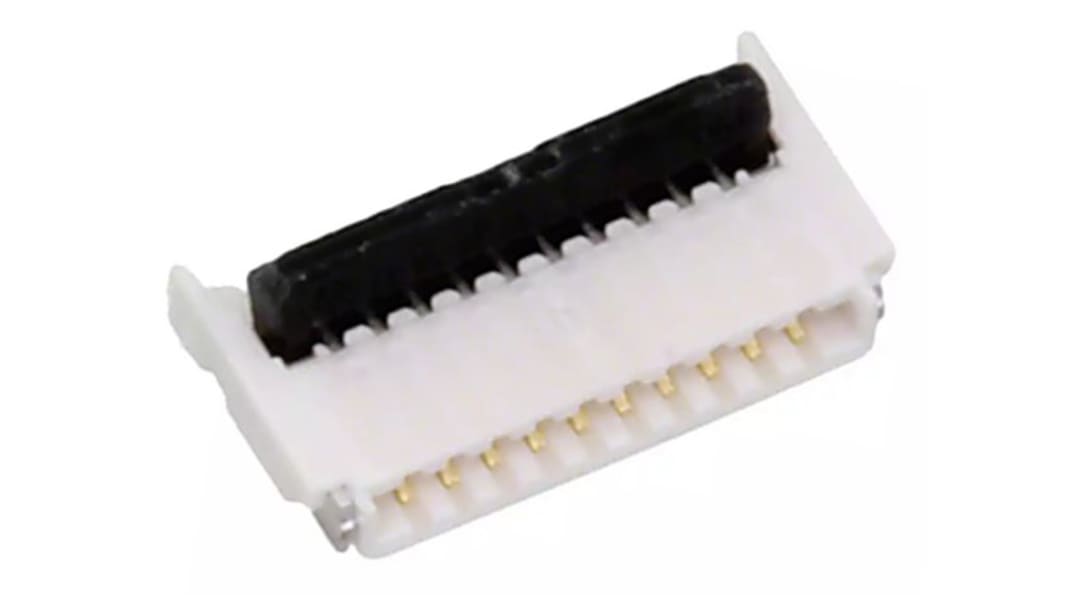

Molex Easy On 0,5 mm rechtwinklige SMD-FPC-Steckverbinder mit BackFlip-Betätigungselement - Serie 503480
Easy On rechtwinklige SMD-FPC-Steckverbinder der Serie 503480 mit 0,5 mm Rastermaß und einer flachen, platzsparenden Bauweise. Diese Easy On FPC Steckverbinder verfügen über ein BackFlip-Betätigungselement, das für eine sichere Verbindung zwischen dem FPC und den Steckverbinder-Anschlussklemmen und eine hohe Zugkraft nach oben sorgt. Das BackFlip-Betätigungselement ermöglicht auch das Einführen des FPC. Diese FPC-Steckverbinder haben ein duales Kontaktdesign, wodurch keine getrennten FPC-Steckverbinder der oberen und unteren Ausführung bei der Verlegung des FPC zu parallelen Platinen erforderlich sind. Dies ermöglicht eine hohe Flexibilität beim Design und macht das Layout einfacher und schneller. Lötösen (oder Krallen) am Boden der Steckverbinder sorgen für einen sicheren Halt auf der Leiterplatte und eine Zugentlastung für die Lötfahnenverbindungen, eine Nickel-Sperrschicht schützt vor Flussmittelaustritt.
Eigenschaften und Vorteile
• Platzsparende Bauweise mit niedriger Bauhöhe von 1,00 mm
• BackFlip-Betätigungselement für einfache und sichere Verbindung des FPC
• Zwei Kontaktklemmen für Kosteneinsparungen und Flexibilität beim Design
• Nickelsperrschicht zum Schutz gegen Flussmittelaustritt
• Lötösen für sicheren Halt auf der Leiterplatte und als Zugentlastung
• BackFlip-Betätigungselement für einfache und sichere Verbindung des FPC
• Zwei Kontaktklemmen für Kosteneinsparungen und Flexibilität beim Design
• Nickelsperrschicht zum Schutz gegen Flussmittelaustritt
• Lötösen für sicheren Halt auf der Leiterplatte und als Zugentlastung
Informationen zur Produktanwendung
Diese Easy On FPC-Steckverbinder sind ideal für den Einsatz in digitalen Fotoapparate, digitalen Videokameras, tragbaren Audioplayern, Mobiltelefone, tragbaren Spielekonsolen und persönliche Navigationssystemen
FFC, 0,5 mm – Molex
Technische Daten
Eigenschaft | Wert |
---|---|
Anzahl der Kontakte | 10 |
Kontaktmaterial | Phosphor Bronze |
Raster | 0.5mm |
Montagetyp | SMD |
Gender | Stecker |
Anschlusstyp | Kontakt oben und Kontakt mit Bodenberührung |
Gehäuseausrichtung | gewinkelt |
Nennstrom | 500mA |
Betriebsspannung | 50 V ac/dc |
Serie | Easy On |
Seriennummer | 503480 |
Anzahl der Reihen | 1 |
Kontaktbeschichtung | Gold über Nickel |
Anschlussart | Löten |
Betriebstemperatur max. | +85°C |
Betriebstemperatur min. | -40°C |
Gehäusematerial | LCP |
