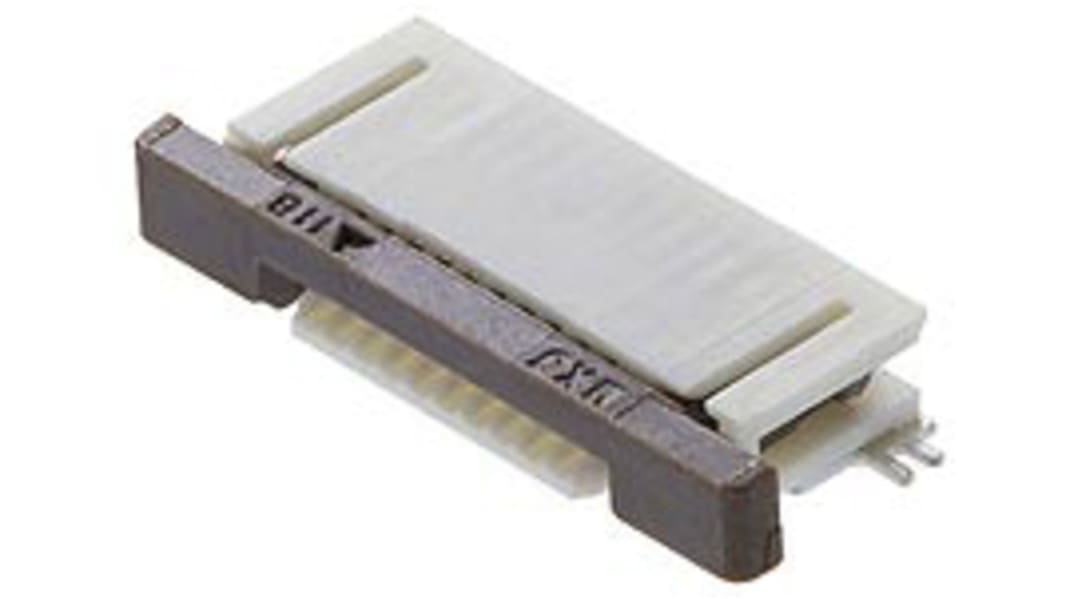

Molex ZIF, SMD FPC-Steckverbinder, Buchse, 30-polig / 1-reihig, Raster 0.5mm Lötanschluss

Alle FPC Steckverbinder anzeigen
Mengenrabatt verfügbar

Zwischensumme (1 Rolle mit 375 Stück)*

482,25 €

(ohne MwSt.)

573,75 €

(inkl. MwSt.)

Add to Basket
Menge auswählen oder eingeben
Vorübergehend ausverkauft
  • Versand ab 27. Mai 2026
Sie benötigen mehr? Benötigte Menge eingeben und auf „Lieferverfügbarkeit überprüfen“ klicken.
Stück
Pro Stück
Pro Rolle*
375 - 3751,286 €482,25 €
750 +1,221 €457,88 €

*Richtpreis

RS Best.-Nr.:
179-6549
Herst. Teile-Nr.:
54132-3062-TR375
Marke:
Molex
Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.
Alle auswählen

Marke

Molex

Anzahl der Kontakte

30

Kontaktmaterial

Phosphor Bronze

Raster

0.5mm

Montagetyp

SMD

Gender

Buchse

Anschlusstyp

ZIF

Kontaktposition

Unterseite

Gehäuseausrichtung

gewinkelt

Einführkraft

ZIF

Nennstrom

500mA

Betriebsspannung

50 V

Seriennummer

54132

Anzahl der Reihen

1

Kontaktbeschichtung

Gold

Anschlussart

Löten

Betriebstemperatur min.

-20°C

Gehäusematerial

Thermoplast

Betriebstemperatur max.

+85°C

Ursprungsland:
MY

Molex Easy On 0,5 mm ZIF rechtwinklige SMD-FPC-Steckverbinder – Serie 52437, 54132 und 54548


Easy On Serie 52437 und 54132 ZIF (Zero Insertion Force) an rechtwinkligen SMD-FPC-Steckverbinder mit 0,5 mm Rastermaß und einer platzsparenden Bauweise, weshalb sie ideal für den Einsatz in Anwendungen mit hoher Packungsdichte sind. Diese Easy On FPC Steckverbinder verfügen über ein Schiebeelement, das für eine sichere Verbindung zwischen dem FPC und den Steckverbinder-Anschlussklemmen sorgt. Die FPC-Steckverbinder der Serie 52437 und 545478 haben Scharnier-Betätigungselemente, die das Einführen des FPC erleichtern. Die Steckverbinderkontakte sind unten ausgerichteten und so ausgelegt, dass sie sich mit dem Kabel bewegen können, wenn es nach oben oder unten gezogen wird. Diese Funktion trägt zu einer sicheren Kontakthaltekraft bei und stellt sicher, dass der elektrische Kontakt beibehalten wird. Lötösen (oder Krallen) am Boden der Steckverbinder sorgen für einen sicheren Halt auf der Leiterplatte und eine Zugentlastung für die Lötfahnenverbindungen.

Eigenschaften und Vorteile


• Platzsparend
• ZIF für wiederholte Zyklen bei minimalem Verschleiß
• Schiebemechanismus zum einfachen Einführen und sicheren Anschließen des FPC
• Bewegliche Kontakte für sicheren Halt der Kontakte
• Lötösen für sicheren Halt auf der Leiterplatte und als Zugentlastung

Informationen zur Produktanwendung


FPC-Steckverbinder sind eine äußerst kompakte und zuverlässige Verbindungstechnologie, die für den Einsatz in Signal- und Datenanwendungen entwickelt wurde, bei denen eine hohe Dichte an flexiblen Bandkabeln für komplexe Kabelbäume benötigt werden. Diese Easy On ZIF FPC-Steckverbinder eignen sich ideal für eine Vielzahl von Anwendungen in der Automobil-, Konsumgüter-, Datenkommunikations-, Medizin- und Mobilfunkindustrie. Anwendungsgebiete: Navigations- und Audioanwendungen in der Automobilindustrie, Digitalkameras, Sicherheitssysteme für zu Hause, Tablet- und Notebook-PCs, Patientenmonitore, GPS, Smartphones und Tablets.

Easy-On FFC/FPC-Steckverbinder mit 0,50 mm Rastermaß, rechtwinklig, Oberflächenmontage, ZIF, mit unten liegendem Kontakt, 30 Stromkreise, 0,1 μm Kontakt mit Goldbeschichtung


FFC, 0,5 mm – Molex
