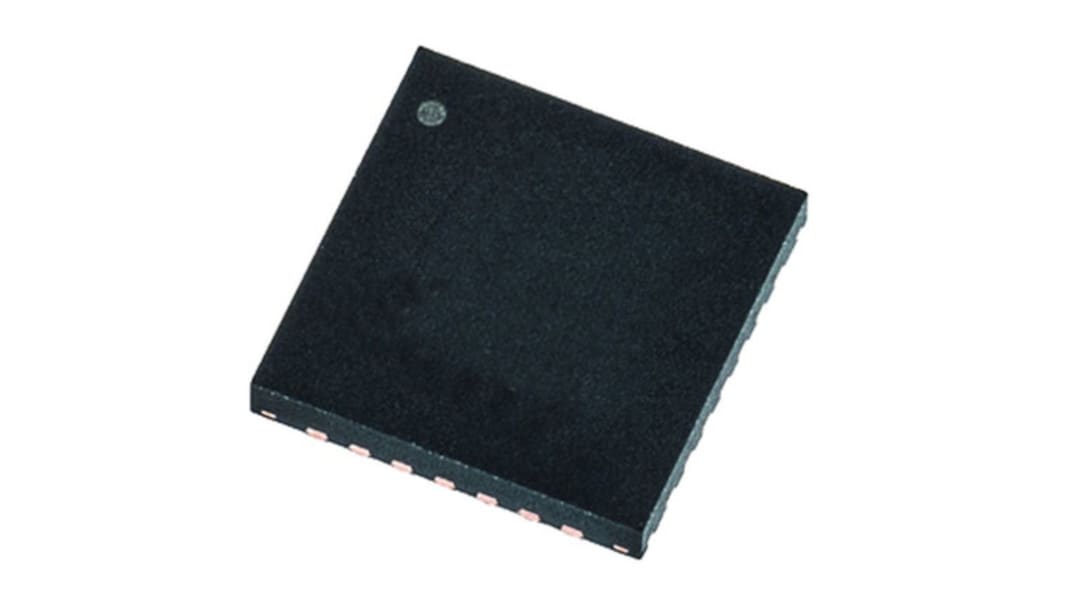

HF-Transceiver-IC AX5243-1-TA05, AFSK, ASK, FM, FSK, GFSK, GMSK, MSK, PSK, QFSK 1 20-Pin QFN Low IF/ISM Transceiver

Alle HF-ICs anzeigen
Nicht verfügbar
Wir haben dieses Produkt aus dem Sortiment genommen.
RS Best.-Nr.:
162-9944
Herst. Teile-Nr.:
AX5243-1-TA05
Marke:
onsemi
Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.
Alle auswählen

Marke

onsemi

Technologie

Low IF/ISM Transceiver

Modulations-Technik

AFSK, ASK, FM, FSK, GFSK, GMSK, MSK, PSK, QFSK

Gehäusegröße

QFN

Pinanzahl

20

Montage-Typ

SMD

Abmessungen

4.1 x 4.1 x 0.9mm

Länge

4.1mm

Breite

4.1mm

Höhe

0.9mm

Arbeitsfrequenz Band 1 max.

1050MHz

Arbeitsspannnung max.

3,6 V

Betriebstemperatur max.

+85 °C

Arbeitsfrequenz Band 1 min.

27MHz

Betriebstemperatur min.

–40 °C

Arbeitsspannnung min.

1,8 V

Anzahl der Frequenzbänder

1

HF-Transceiver AX5x43 27–1050 MHz NB


Die AX5043 und AX5243 sind Schmalband-Mehrkanal-Einzel-Chip-HF-Transceiver für lizenzierte und nicht lizenzierte Funksysteme mit 27 bis 1050 MHz.

RF-Betriebsfrequenzen: 27 bis 1050 MHz
RF-Ausgangsleistung: bis zu +16 dBm
Empfänger-Empfindlichkeit: -137 dBm @ 100 bps, FSK 868 MHz mit FEC
Modulation: FSK, MSK, 4-FSK, GFSK, GMSK, ASK oder PSK
OTA-Datenrate: 125 kbps
Kanalspringen mit @ 2000 Sprüngen/s
Optionale Vorwärtsfehlerkorrektur (FEC)
Vollautomatischer Empfang und Versand von Paketen
Separate Anpassungseinheiten für Präambel-Byte, Sync-Wort und Adresse
Unterstützt HDLC, Raw, Wireless M-Bus Frames und beliebige definierte Frames
Automatische Verfolgung des Kanalrauschpegels
Zusätzlicher Single-Ended-Tx-Ausgang zur Verwendung mit einem externen PA (AX5043 , ausschließlich)
256 Byte Tx- und Rx-Daten-FIFO
Wake-on-Radio
Brown-out-Erkennung
Host-Kommunikation: seriell SPI
Einfacher 'Kabelersatz'-Modus über separate serielle Daten-E/A- und Takt-Pins verfügbar (AX5043 , ausschließlich)
10-bit 1 MS/s ADC
Energieversorgung: +1,8 V to +3,6 Vdc
Betriebstemperaturbereich: -40 °C bis +85 °C
Kompatibel mit: Wireless M-Bus, POCSAG, FLEX, KNX, Sigfox, Z-Wave und enocean-Protokolle
Anwendungen: Telemetrie, AMR, drahtlose Netzwerke, drahtloser M-Bus, Zugangskontrolle, Gebäudeautomation, Kommunikation für das Internet der Dinge (IoT)

Zulassungen

FCC, ETSI, drahtloser M-Bus
