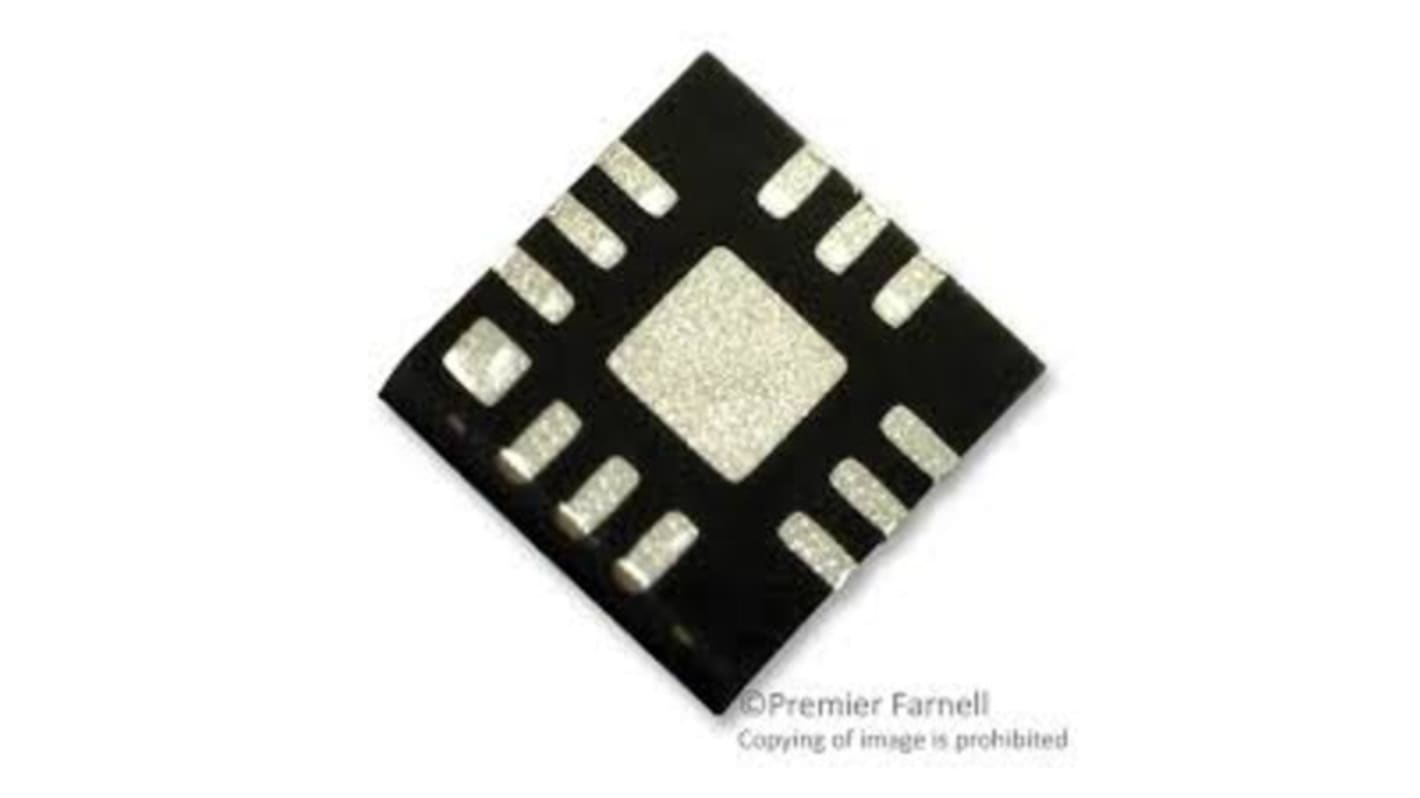

Renesas Electronics F2977NEGK HF-Schalter VFQFP 12-Pin Oberfläche

Alle HF-ICs anzeigen
Mengenrabatt verfügbar

Zwischensumme (1 Packung mit 5 Stück)*

14,85 €

(ohne MwSt.)

17,65 €

(inkl. MwSt.)

Add to Basket
Menge auswählen oder eingeben
Vorübergehend ausverkauft
  • Versand ab 06. April 2026
Sie benötigen mehr? Benötigte Menge eingeben und auf „Lieferverfügbarkeit überprüfen“ klicken.
Stück
Pro Stück
Pro Packung*
5 - 52,97 €14,85 €
10 - 202,544 €12,72 €
25 - 452,492 €12,46 €
50 - 952,446 €12,23 €
100 +2,16 €10,80 €

*Richtpreis

Verpackungsoptionen:
RS Best.-Nr.:
217-7944
Herst. Teile-Nr.:
F2977NEGK
Marke:
Renesas Electronics
Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.
Alle auswählen

Marke

Renesas Electronics

Produkt Typ

HF-Schalter

Steckschlüssel Zubehör

HF-Schalter

Gehäusegröße

VFQFP

Pinanzahl

12

Montageart

Oberfläche

Betriebsband 1 Frequenz

0.03GHz

Betriebsband 2 Frequenz

6GHz

Minimale Versorgungsspannung

2.7V

Maximale Versorgungsspannung

5.25V

Betriebstemperatur min.

-40°C

Maximale Betriebstemperatur

105°C

Serie

F2977

Länge

2mm

Breite

2 mm

Höhe

0.5mm

Normen/Zulassungen

RoHS

Anzahl der Frequenzbänder

2

Automobilstandard

Nein

Der Renesas Electronics F2977 ist ein 50 Ω einpoliger, doppeltwirkender (SP2T) reflektierender HF-Schalter mit hoher Linearität und großer Bandbreite. Dieses Gerät ist von 30 MHz bis 6 GHz optimiert, um eine Vielzahl von drahtlosen HF-Anwendungen zu unterstützen. Der F2977 verwendet eine einzelne positive Versorgungsspannung von entweder +3,3 V oder +5,0 V und ist kompatibel mit entweder 1,8 V oder 3,3 V Steuerlogik.

Niedrige Einfügedämpfung

0,38 dB bei 2,4 GHz

0,45 dB bei 6 GHz

Hohe Isolierung:

34 dB bei 2,4 GHz

26 dB bei 6 GHz

Hohe Linearität:

IIP2 +120 dBm bei 2,4 GHz

IIP3 +77 dBm bei 2,4 GHz

P0,1 dB Kompression von +40 dBm

Zweite Oberschwingung: -86 dBc bei Fin = 1,8 GHz, Stift = 33 dBm

Dritte Oberschwingung: -89 dBc Fin = 1,8 GHz, Stift = 33 dBm
