EnOcean HF-Modul 868MHz bis 125Kbit/s ASK moduliert / +7dBm UART, 2.6 → 4.5V

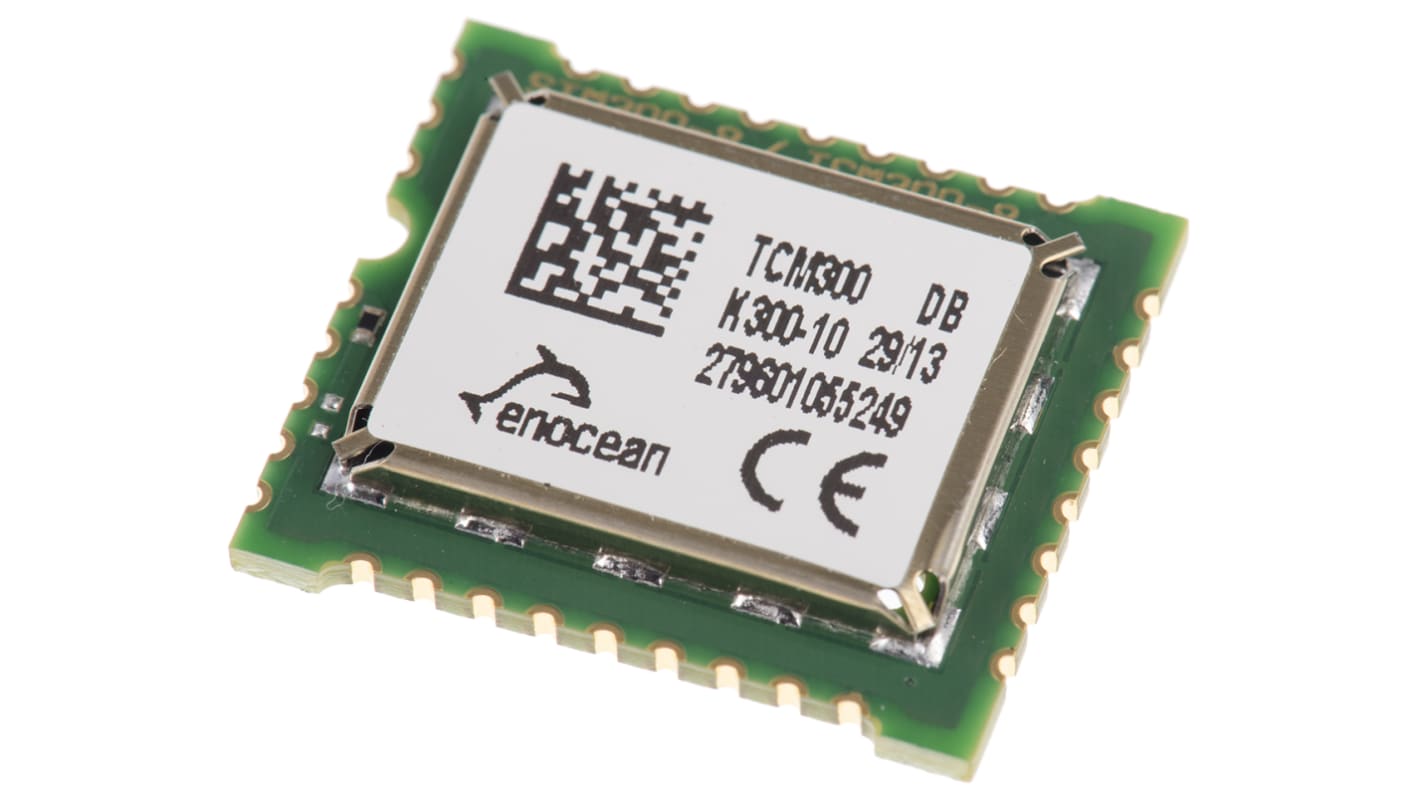

Die Transceiver-Module EnOcean TCM 300 und TCM 320 ermöglichen die Realisierung von hocheffizienten Funkbetätigungselementen, Repeatern und Gateways für EnOcean ISM-Band-Systeme. Die Module bieten mehrere integrierte Betriebsmodi. Zusätzlich kann eine Repeater-Funktionalität (1 oder 2 Ebenen) aktiviert werden. Mit der Dolphin API-Bibliothek ist es möglich, angepasste Software für das Modul zu schreiben. Beide Module sind systemintegriert programmierbar.

Betriebsfrequenz: 868,3 MHz (TCM 300/320 Best.-Nr. 786-3211 / 786-3224), 315 MHz (TCM 300C Best.-Nr. 786-3215)
Datenrate: 125 kBit/s
Modulation: ASK
Integrierter 16-MHz-Mikrocontroller 8051 mit 32 KB Flash-Speicher und 2 KB SRAM
Empfängerempfindlichkeit (bei 25 °C): typischerweise –96 dBm (868 MHz), typischerweise –98 dBm (315 MHz)
Stromversorgung: +2,6 bis +3,3 V (TCM 320), +2,6 bis +4,5 V (TCM 300/300C)
Stromverbrauch: Empfängermodus: typischerweise 33 mA, Sendermodus: typischerweise 24 mA
Vorinstallierte Peitschenantenne (TCM 320)
Externe Peitschen- oder 50-Ω-Antenne (TCM 300/300C)
Funktionen sind zugänglich über API:
– Verschiedene Abschalt- und Standby-Modi bis herunter auf 0,2 μA Stromverbrauch
– Bis zu 14 x konfigurierbare GPIO
– 10-bit-ADC, 8-bit-DAC
Abmessungen: 36,5 x 18 x 5,5 mm (TCM 320), 22 x 19 x 3 mm (TCM 300/300C)
Betriebstemperaturbereich: -25 bis +85 °C
Funkvorschriften: R&TTE EN 300 220 (TCM 300/320), IC/FCC CFR-47 Teil 15 (TCM 300C)
Anwendungen: Funkbetätigungselemente, Repeater und Gateways für die Kommunikation mit dem Internet der Dinge (IoT)

Funkanwendungen ohne Batterie

EnOcean stellt eine Reihe von Transmittern und Empfängern her, die im 868-MHz-Bereich des ISM-Bands arbeiten. Diese Geräte sind üblicherweise sehr effizient bezüglich der Stromversorgung und werden zum Senden von Kurznachrichten verwendet. Die Vorteile der EnOcean-Technologie zeigen sich deutlich in Anwendungen wie elektrischen Steuerungen, bei denen keine externen Kabel oder Batterien erforderlich sind. Geeignet für zahllose Anwendungen, in denen eine wartungsfreie und flexible Schaltung ohne Bohren, Verkabeln oder Umbau installiert werden soll. Die Versorgung der Transmitter erfolgt "kostenlos" durch Energiegewinnungstechnologien, die den Strom für die Sensortransmitter aus den Druckschaltern oder Solarenergie erzeugt. Funksysteme auf Basis von EnOcean können als Stern-, Maschen- oder Hybridnetzwerke aufgebaut werden und sind besonders bei der Gebäudeautomatisierung und Fernsensoranwendungen eine gute Ergänzung zu ZigBee-Systemen.
