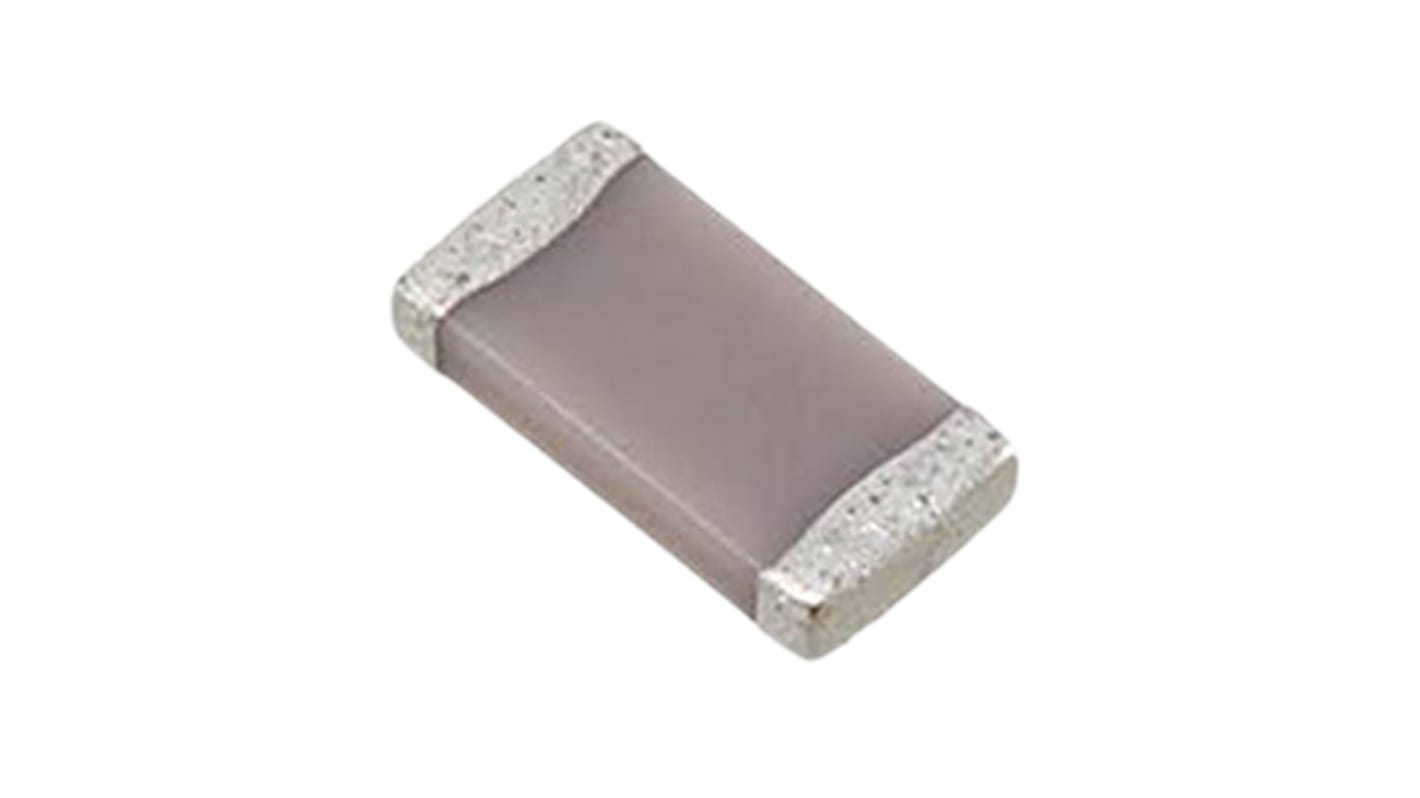

TDK, CGA, SMD MLCC, Vielschicht Keramikkondensator X7R, 150nF ±10% / 100V dc, Gehäuse 1206 (3216M)

RS Best.-Nr.:: 915-5364
Herst. Teile-Nr.:: CGA5L2X7R2A154K160AA
Marke:: TDK

TDK, CGA, SMD MLCC, Vielschicht Keramikkondensator X7R, 150nF ±10% / 100V dc, Gehäuse 1206 (3216M)

Diese Kategorie anzeigen

Zurzeit nicht verfügbar, Versand erfolgt sobald lieferbar.

Preis pro Stück (In einer VPE à 50)

0,135 €

(ohne MwSt.)

0,161 €

(inkl. MwSt.)

Stück	Pro Stück	Pro Packung*
50 - 50	0,135 €	6,75 €
100 - 200	0,126 €	6,30 €
250 - 450	0,112 €	5,60 €
500 - 950	0,098 €	4,90 €
1000 +	0,085 €	4,25 €

*Bitte VPE beachten

RS Best.-Nr.:: 915-5364
Herst. Teile-Nr.:: CGA5L2X7R2A154K160AA
Marke:: TDK

Mehr Infos und technische Dokumente

Rechtliche Anforderungen

Produktdetails

TDK CGA Automotive, 1206-Serie, X5R-, X7R- und Y5V-Dielektrikum

Keramikkondensatoren (MLCCs) der Serie CGA von TDK stellen eine sehr zuverlässige Lösung dar. Nutzt Präzisionstechnologie. Diese Serie von MLCCs besteht aus mehreren dünnen dielektrischen Keramikschichten, um eine hohe Kapazität zu ermöglichen. Diese MLCCs bieten einen niedrigen ESR, womit eine geringe Eigenerwärmung und ein hoher Restwelligkeitswiderstand gewährleistet sind. CGA-Mehrschicht-Keramikkondensatoren weisen außerdem niedrige ESL-Werte und ausgezeichnete Frequenzeigenschaften auf.

Eigenschaften und Vorteile:

Ausgezeichnete Wärmebeständigkeit

Höhere mechanische Festigkeit

Überlegene Zuverlässigkeit

Garantierte Leistung im Ergebnis eines ausgereiften Fertigungsprozesses

Erhältlich mit einer Reihe von Dielektrika

Geeignet für die automatische Montage mit einem hohen Genauigkeitsgrad

Niedrige Streukapazität

Anwendungen:

Diese MLCCs sind gemäß AEC-Q200 zugelassen und für den Einsatz in der Automobilindustrie geeignet. Zu den typischen Anwendungen gehören die Glättung von Autobatterieleitungen, Sensormodule und Motorsteuergeräte. Keramikkondensatoren der Serie CAG sind ideal für ABS-Systeme und Infotainmentsysteme in Kfz. Andere empfohlene Anwendungen umfassen intelligente Zähler, intelligente Netze, Solarwechselrichter, AC/DC-Akkuladegeräte, Anwendungen in den Bereichen Verkehr und Landwirtschaft.

Serie 1206

Das C0G (NP0) ist die gängigste Mischung der "temperaturkompensierenden" Keramikmaterialien nach EIA Klasse I
X7R-Mischungen sind "temperaturbeständige" Keramiken und gehören zu den Materialien nach EIA-Klasse II
Y5V-Mischungen sind für allgemeine Anwendungen in einem begrenzten Temperaturbereich bestimmt. Aufgrund dieser Eigenschaften ist Y5V ideal für Entkopplungsanwendungen

Technische Daten

Eigenschaft	Wert
Kapazität	150nF
Spannung	100V dc
Gehäuse-Form	1206 (3216M)
Montageart	Oberflächenmontage
Dielektrikum	X7R
Toleranz	±10%
Abmessungen	3.2 x 1.6 x 1.6mm
Länge	3.2mm
Tiefe	1.6mm
Höhe	1.6mm
Serie	CGA
Anschlussklemmentyp	SMD
Betriebstemperatur max.	+125°C
Betriebstemperatur min.	-55°C
