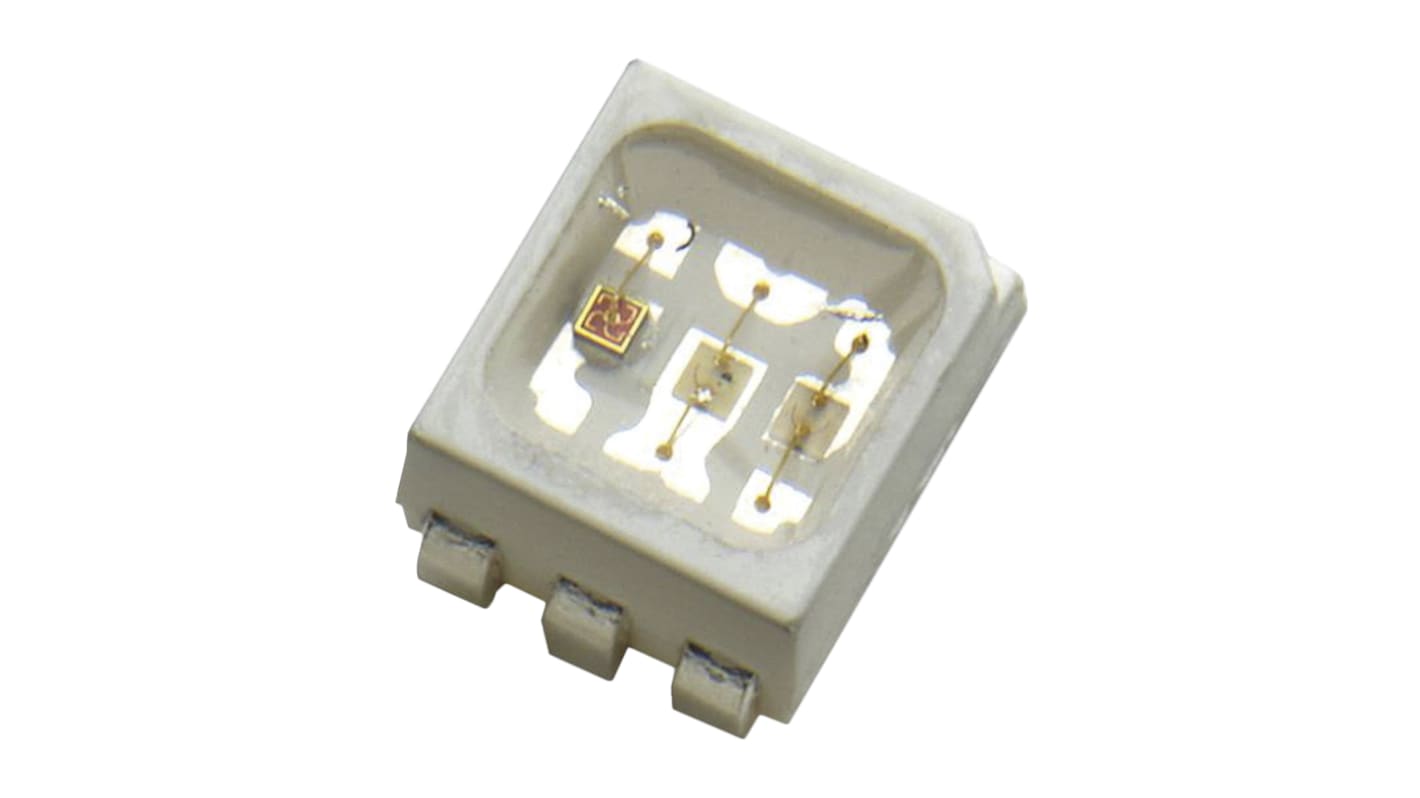

Broadcom ASMT Oberfläche LED RGB 2.1 V, 120 °, 6-Pin PLCC 6
- RS Best.-Nr.:
- 839-9929
- Herst. Teile-Nr.:
- ASMT-YTD7-0AA02
- Marke:
- Broadcom
Mengenrabatt verfügbar
Mengenpreis-Optionen anzeigenZwischensumme (1 Packung mit 25 Stück)*
21,53 €
(ohne MwSt.)
25,62 €
(inkl. MwSt.)
VERSANDKOSTENFREIE Lieferung für Bestellungen ab 100,00 €
Auf Lager
- 25 Einheit(en) versandfertig von einem anderen Standort
- Zusätzlich 1.500 Einheit(en) mit Versand ab 07. Oktober 2026
Sie benötigen mehr? Benötigte Menge eingeben und auf „Lieferverfügbarkeit überprüfen“ klicken.
Stück | Pro Stück | Pro Packung* |
|---|---|---|
| 25 - 25 | 0,861 € | 21,53 € |
| 50 - 75 | 0,758 € | 18,95 € |
| 100 - 150 | 0,654 € | 16,35 € |
| 175 - 225 | 0,617 € | 15,43 € |
| 250 + | 0,578 € | 14,45 € |
*Richtpreis
- RS Best.-Nr.:
- 839-9929
- Herst. Teile-Nr.:
- ASMT-YTD7-0AA02
- Marke:
- Broadcom
Technische Daten
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
Produktdetails
Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.
Alle auswählen | Eigenschaft | Wert |
|---|---|---|
| Marke | Broadcom | |
| LED Farbe | RGB | |
| Produkt Typ | LED | |
| Gehäusegröße | PLCC 6 | |
| Durchlassstrom max. | 50mA | |
| Montageart | Oberfläche | |
| Verpackungsart | Band und Rolle | |
| Durchlassspannung | 2.1V | |
| Verlustleistung max. | 125mW | |
| Anzahl der Pins | 6 | |
| Erfassungswinkel | 120 ° | |
| Linsenabmessungen | 3 x 2.8 x 1.8 mm | |
| LED-Leuchtkraft | 384 mcd, 650 mcd, 1900 mcd | |
| Linsenform | Vierkant | |
| Wellenlänge typ. | 469nm, 529nm, 623nm | |
| Normen/Zulassungen | RoHS | |
| Haubenfarbe | Klar | |
| Linsenoberfläche | Klar | |
| Serie | ASMT | |
| Automobilstandard | Nein | |
| Alle auswählen | ||
|---|---|---|
Marke Broadcom | ||
LED Farbe RGB | ||
Produkt Typ LED | ||
Gehäusegröße PLCC 6 | ||
Durchlassstrom max. 50mA | ||
Montageart Oberfläche | ||
Verpackungsart Band und Rolle | ||
Durchlassspannung 2.1V | ||
Verlustleistung max. 125mW | ||
Anzahl der Pins 6 | ||
Erfassungswinkel 120 ° | ||
Linsenabmessungen 3 x 2.8 x 1.8 mm | ||
LED-Leuchtkraft 384 mcd, 650 mcd, 1900 mcd | ||
Linsenform Vierkant | ||
Wellenlänge typ. 469nm, 529nm, 623nm | ||
Normen/Zulassungen RoHS | ||
Haubenfarbe Klar | ||
Linsenoberfläche Klar | ||
Serie ASMT | ||
Automobilstandard Nein | ||
- Ursprungsland:
- CN
LED der ASMT-Serie von Broadcom, vorherrschende Wellenlänge 469 nm, maximaler Durchlassstrom 50 mA – ASMT-YTD7-0AA02
Diese LED ist eine oberflächenmontierte RGB-Lichtquelle, die für den Einsatz in kompakten elektronischen Baugruppen entwickelt wurde, bei denen eine mehrfarbige Anzeige oder Beleuchtung erforderlich ist. Er arbeitet als Emitter mit drei Wellenlängen und bietet diskrete blaue, grüne und rote Ausgänge. Er wird in einem kleinen PLCC6-Gehäuse geliefert, das für die automatisierte Platzierung und die Produktion in großen Mengen ausgelegt ist.
Merkmale und Vorteile:
• Maximaler Durchlassstrom von 50 mA sorgt für hohe Antriebsfähigkeit
• Maximale Verlustleistung von 125 mW reduziert das Risiko von thermischem Stress
• Die Durchlassspannung von 2,1 V ermöglicht einen effizienten Betrieb bei niedriger Spannung
• Der Betrachtungswinkel von 120° sorgt für breite Sichtbarkeit
• Die klare quadratische Linse bietet eine ungehinderte Lichtübertragung
• Die RoHS-konforme Konstruktion unterstützt die bleifreie Fertigung
• Maximale Verlustleistung von 125 mW reduziert das Risiko von thermischem Stress
• Die Durchlassspannung von 2,1 V ermöglicht einen effizienten Betrieb bei niedriger Spannung
• Der Betrachtungswinkel von 120° sorgt für breite Sichtbarkeit
• Die klare quadratische Linse bietet eine ungehinderte Lichtübertragung
• Die RoHS-konforme Konstruktion unterstützt die bleifreie Fertigung
Anwendungsbereich
• Geeignet für Statusanzeigen auf Unterhaltungselektronik
• Ideal für kompakte RGB-Hintergrundbeleuchtung in Beschilderung
• Einsatz mit SMD-Bestückungsleitungen über Tape-and-Reel-Versorgung
• Kann für mehrfarbige Anzeigen an Schalttafeln verwendet werden
• Nützlich für die visuelle Signalisierung in industriellen Messgeräten
• Ideal für kompakte RGB-Hintergrundbeleuchtung in Beschilderung
• Einsatz mit SMD-Bestückungsleitungen über Tape-and-Reel-Versorgung
• Kann für mehrfarbige Anzeigen an Schalttafeln verwendet werden
• Nützlich für die visuelle Signalisierung in industriellen Messgeräten
Welche Wellenlängen sendet er aus?
Er bietet drei verschiedene Spitzenwellenlängen bei 469 nm, 529 nm und 623 nm.
Wie hell sind die einzelnen Farbausgänge?
Die gemessenen Lichtstärkenwerte betragen für die jeweiligen Emitter 1400 mcd, 2850 mcd und 560 mcd.
Welche Verpackungsart wird für die Handhabung und Platzierung verwendet?
Das Gerät wird in einem oberflächenmontierten PLCC6-Gehäuse auf Band und Rolle für automatisiertes Pick-and-Place geliefert.
Wie viele elektrische Verbindungen gibt es?
Die Komponente umfasst sechs Pins für die elektrische Schnittstelle.
Ist das Produkt nach Automobilstandards eingestuft?
Es wird nicht angegeben, dass es den Anforderungen der Automobilindustrie entspricht.
