Infineon IMC301A-F064 iMOTION Motor Control IC Evaluierungsplatine, EVAL-M1-301F 3-Phasen-Wechselrichter, für iMOTION™

Diese Kategorie anzeigen

Zwischensumme (1 Stück)*

64,58 €

(ohne MwSt.)

76,85 €

(inkl. MwSt.)

Add to Basket
Menge auswählen oder eingeben
Auf Lager
  • Zusätzlich 5 Einheit(en) mit Versand ab 22. Dezember 2025
Sie benötigen mehr? Benötigte Menge eingeben und auf „Lieferverfügbarkeit überprüfen“ klicken.
Stück
Pro Stück
1 +64,58 €

*Richtpreis

RS Best.-Nr.:
248-9732
Herst. Teile-Nr.:
EVAL-M1-301FTOBO1
Marke:
Infineon
Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.
Alle auswählen

Marke

Infineon

Leistungmanagement Funktion

3-Phasen-Wechselrichter

Produkt Typ

Evaluierungsplatine

Zur Verwendung mit

iMOTION™ MADK-Wechselrichterplatinen

Kit-Klassifizierung

Evaluierungsplatine

Vorgestelltes Gerät

IMC301A-F064 iMOTION Motor Control IC

Kit-Name

EVAL-M1-301F

Normen/Zulassungen

RoHS

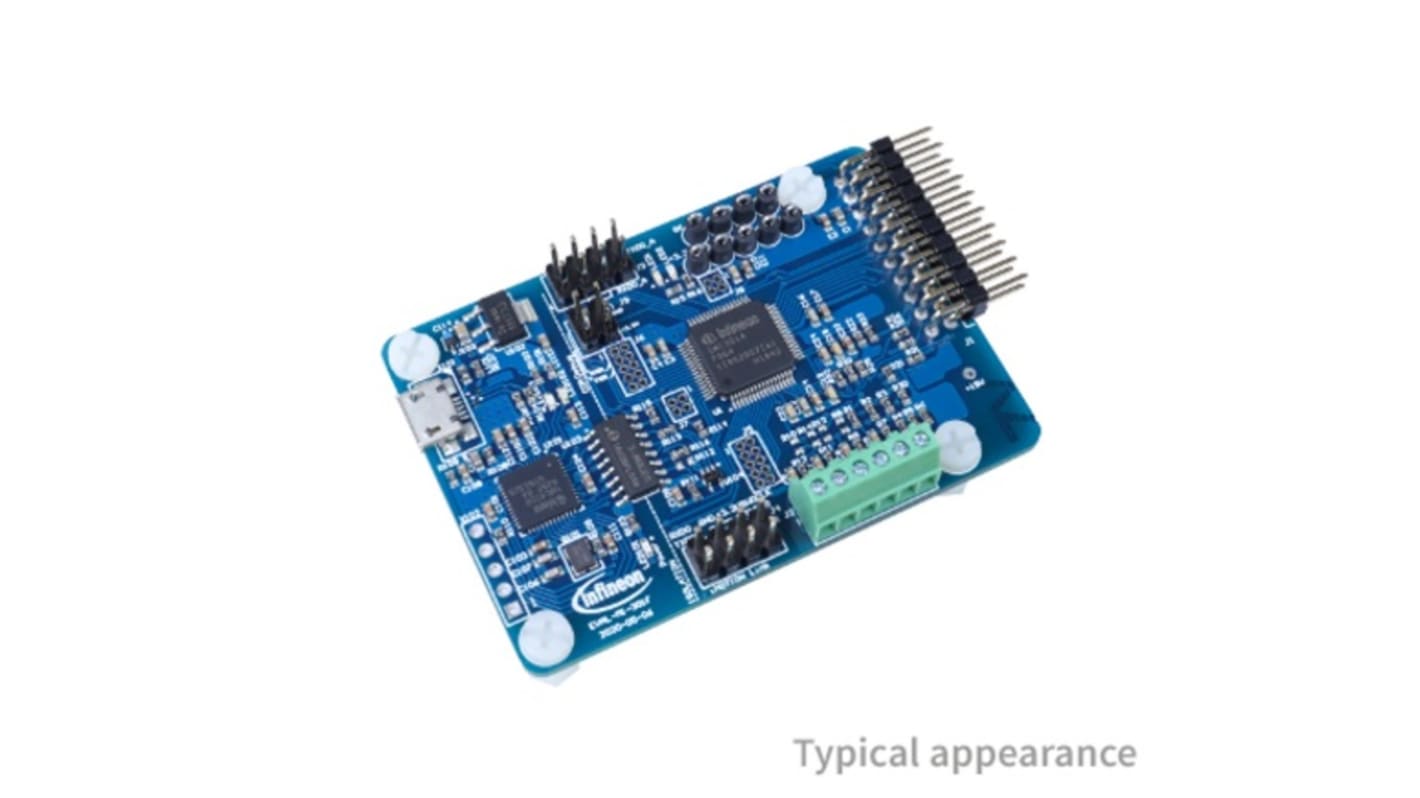

Bedienplatine für iMOTIONTM Modular Application Design Kit (MADK)


Die EVAL-M1-301F ist eine Bedienplatine für die Plattform iMOTIONTM Modular Application Design Kit (MADK). Er wird von dem iMOTIONTM-Motorsteuerungs-IC IMC301A-F064 mit fortschrittlicher Motorsteuerungs-Engine (MCE) betrieben, die eine hochmoderne sensorlose oder sensorbasierte Feldorientierte Steuerung (FOC) ermöglicht, ohne dass eine Codierung erforderlich ist. IMC301A-F064 ist Teil der iMOTIONTM IMC300-Serie, die die etablierte iMOTIONTM-Motorsteuerungs-IC-Plattform mit einem zusätzlichen auf Arm® Cortex® M0 basierenden Mikrocontroller kombiniert.

Diese Steuerplatine kann mit jeder iMOTIONTM MADK-Leistungsplatine mit M1-Steckverbinder kombiniert werden, um einen leistungsstarken Motorwechselrichter zu erzeugen System.

Vor der Einrichtung und dem Betrieb des Motorsteuerungssystems muss der Benutzer die folgenden Dateien aus den iMOTIONTM Tools & Software herunterladen:

  • IMC301A-F064 MCE-Softwarepaket, das das neueste MCE-Firmware-Image, die entsprechenden Standardkonfigurationsdateien und Release-Hinweise enthält.

  • MCEWizard- und MCEDesigner-PC-Tools, die für die Systemkonfiguration, -steuerung, -tuning und -überwachung erforderlich sind.

    • Der Benutzer sollte diese Seite regelmäßig auf Aktualisierungen der MCE-Firmware oder der iMOTIONTM-PC-Tools überprüfen. Weitere Informationen entnehmen Sie bitte der Bedienungsanleitung des EVAL-M1-301F. Lassen Sie Ihren Motor in weniger als 1 Stunde laufen! Die EVAL-M1-301F ermöglicht in Kombination mit passenden Netzplatinen der iMOTIONTM MADK-Plattform eine schnelle Prototypenherstellung verschiedener inverterter Motorsteuerungssysteme, z. B. Lüfter, Pumpen und Kompressoren.

    Zusammenfassung der Merkmale


  • Feldgeprüfte Advanced Motion Control Engine (MCE)

  • Einfach-Shunt- oder Beinshunt-Strommessung

  • Sensorloser oder hallenbasierter Betrieb

  • Integrierte Schutzfunktionen

  • Zusätzliche MCU basierend auf Arm® Cortex® M0-Kern

  • Galvanisch isolierte integrierte Schnittstelle zu MCE und MCU

    • Vorteile


  • Einfache Parametrierung und Abstimmung des Motors mit den Tools MCEWizard und MCEDesigner

  • Schnelle Markteinführungszeit – keine Codierung für Motor- und PFC-Steuerfunktionen erforderlich

  • Steigende Anzahl von iMOTIONTM MADK-Netzplatinen mit passender M1-Plattform-Schnittstelle

  • Volle Flexibilität für kundenspezifische Kommunikation und Systemfunktionalität
