Infineon Power MOSFET Demo-Tafel, Niederspannungsantriebe Skalierbares Leistungsdemonstrationsboard MOSFET, für MOSFET

Diese Kategorie anzeigen
Mengenrabatt verfügbar

Zwischensumme (1 Stück)*

80,62 €

(ohne MwSt.)

95,94 €

(inkl. MwSt.)

Add to Basket
Menge auswählen oder eingeben
Begrenzter Lagerbestand
  • Zusätzlich 2 Einheit(en) mit Versand ab 24. Dezember 2025
Sie benötigen mehr? Benötigte Menge eingeben und auf „Lieferverfügbarkeit überprüfen“ klicken.
Stück
Pro Stück
1 - 480,62 €
5 - 976,59 €
10 +74,16 €

*Richtpreis

RS Best.-Nr.:
273-2082
Herst. Teile-Nr.:
KITLGPWRBOM013TOBO1
Marke:
Infineon
Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.
Alle auswählen

Marke

Infineon

Leistungmanagement Funktion

MOSFET

Produkt Typ

Demo-Tafel

Zur Verwendung mit

MOSFET

Kit-Klassifizierung

Evaluierungsplatine

Vorgestelltes Gerät

Power MOSFET

Kit-Name

Niederspannungsantriebe Skalierbares Leistungsdemonstrationsboard

Normen/Zulassungen

RoHS

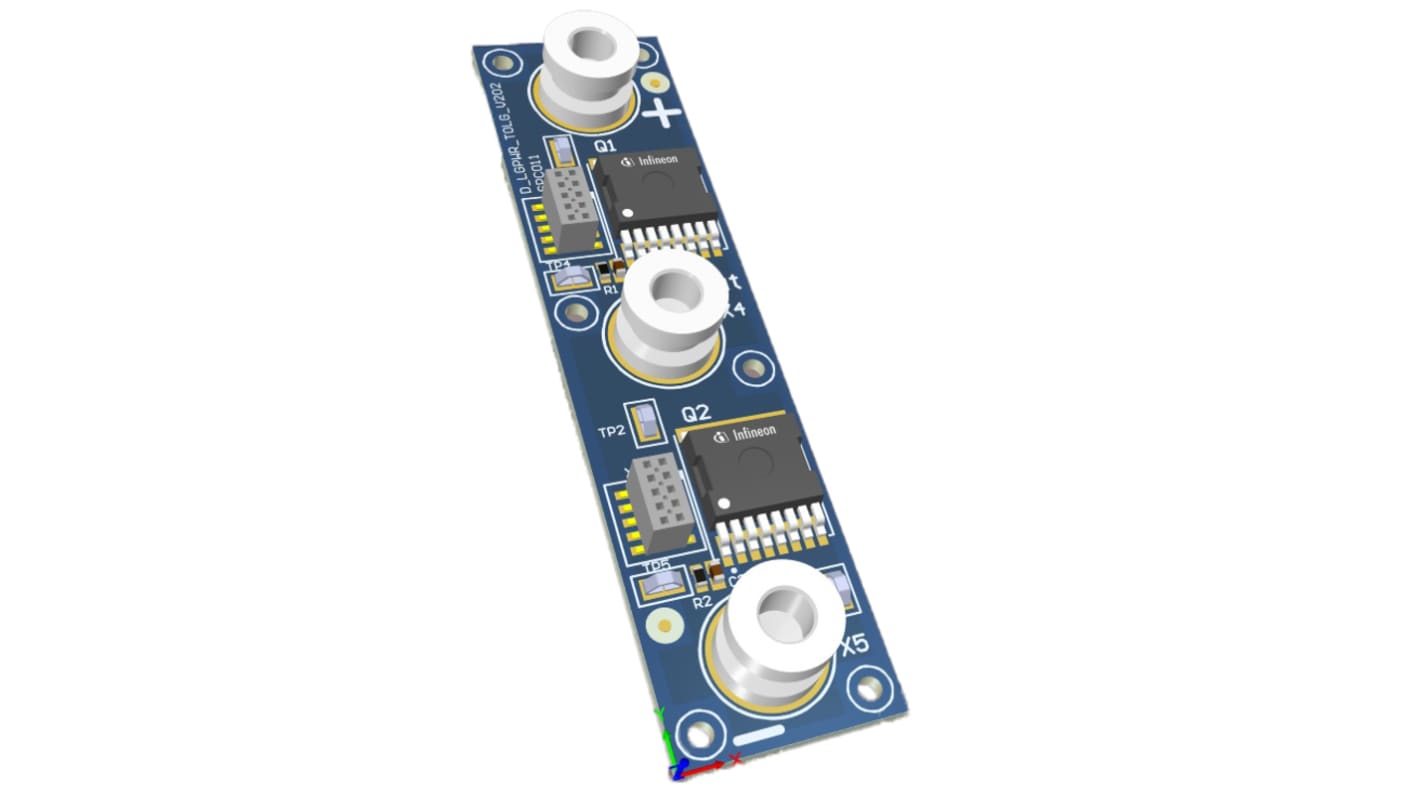

Kit-Netzplatine für Niederspannungsantriebe, skalierbares Leistungs-Demo-Board mit IPTG014N10NM5


Dieses Kit-Leistungsplatinenmodul mit 100-V-OptiMOSTM-MOSFET im TOLG-Gehäuse stellt den Strombauteil der LVD-Skalierbaren Leistungs-Demoplatinenplattform dar. Das Power Board stellt den Grundbaustein dar. Er dient als einzelne Halbbrücke mit Stromversorgungs- und Gate-Antriebsverbindungen und ermöglicht so eine einfache Akkumulierung jeder auf Halbbrücken basierenden Stromversorgungstopologie.

Diese Leistungsplatine ist mit dem OptiMOSTM-Leistungs-MOSFET IPTG014N10NM5 ausgestattet, der in einem verbesserten TO-Leaded-Gehäuse mit Gullwing-Kabel geliefert wird. Mit einer kompatiblen Abmessung von TO-Leadless ermöglicht TOLG eine ausgezeichnete elektrische Leistung im Vergleich zu D2PAK 7-polig mit einer Reduzierung des Platinenplatzes um ∼60 Prozent.

Variationen der Leistungsplatine mit der Leistungs-MOSFET-Familie OptiMOSTM von Infineon in den D2PAK-, D2PAK-7- und TO-Leadless-Gehäusen demonstrieren die Leistungs-MOSFET-Leistung in Bezug auf Parallelisierung und thermisches Verhalten.

Variationen der Netzplatinen:


•KIT_LGPWR_BOM003 (80 V TO-Leadless)

•KIT_LGPWR_BOM004 (60 V TO-bleifrei)

•KIT_LGPWR_BOM005 (100 V TO-Leitungslos)

•KIT_LGPWR_BOM006 (150 V D2PAK 7-Pin)

•KIT_LGPWR_BOM007 (200 V D2PAK)

•KIT_LGPWR_BOM008 (250 V D2PAK)

•KIT_LGPWR_BOM009 (200 V D2PAK)

•KIT_LGPWR_BOM010 (100 V TO-Leitungslos)

•KIT_LGPWR_BOM015 (200 V D2PAK)

Zusammenfassung der Merkmale


•IMS-Leiterplatte für erhöhte Kühlung

•SMD-Stromversorgungsklemmen mit M5-Gewinde

•Integrierte Prüfpunkt-Anschlussklemmen

Vorteile


•Hohe Leistungsfähigkeit

•Hohe Systemzuverlässigkeit

•Hoher Wirkungsgrad und geringere elektromagnetische Störungen

Anwendungsmöglichkeiten


•Prototypenbau von Gabelstaplern und LEVs (Autos mit niedriger Geschwindigkeit, E-Roller, 3-Räder, Golfwagen)

•BPA BLDC-Motorantriebe

•Schnurlose Elektrowerkzeuge

Liste der Komponenten


•OptiMOSTM 100-V-Leistungs-MOSFET-TOLG (IPTG014N10NM5)
