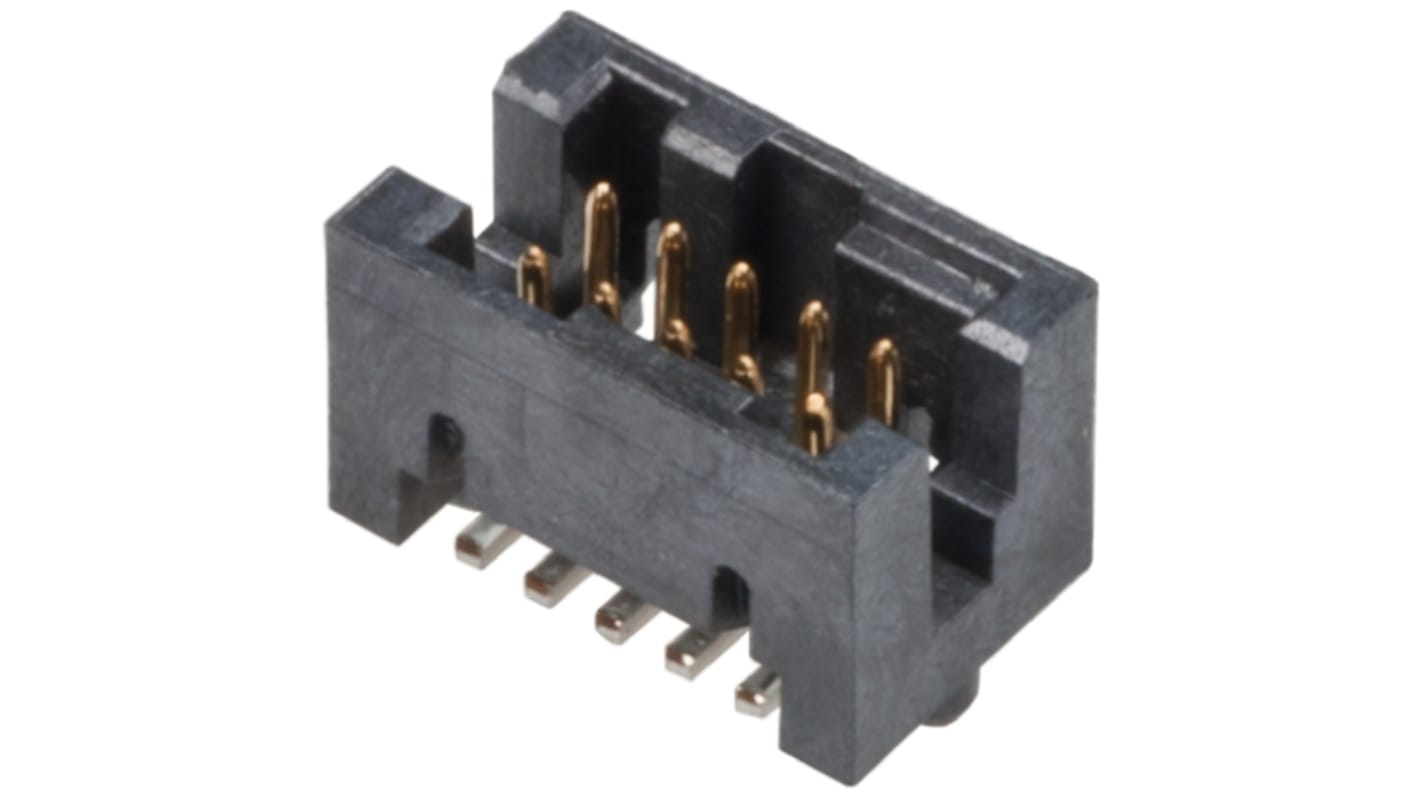

Amphenol Communications Solutions Rib-Cage Leiterplattenleiste Gerade, 10-polig / 2-reihig, Raster 1.27 mm Raster
- RS Best.-Nr.:
- 714-2485
- Herst. Teile-Nr.:
- 87409-105LF
- Marke:
- Amphenol Communications Solutions
Derzeit nicht erhältlich
Wir wissen nicht, ob wir diesen Artikel noch einmal auf Lager haben werden. RS beabsichtigt, ihn bald aus dem Sortiment zu nehmen.
- RS Best.-Nr.:
- 714-2485
- Herst. Teile-Nr.:
- 87409-105LF
- Marke:
- Amphenol Communications Solutions
Technische Daten
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
Produktdetails
Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.
Alle auswählen | Eigenschaft | Wert |
|---|---|---|
| Marke | Amphenol Communications Solutions | |
| Serie | Rib-Cage | |
| Produkt Typ | Leiterplattenleiste | |
| Stromstärke | 1A | |
| Rastermaß | 1.27mm | |
| Anzahl der Kontakte | 10 | |
| Gehäusematerial | LCP Flüssigkeitsdurchfluss | |
| Anzahl der Reihen | 2 | |
| Montageausrichtung | Gerade | |
| Ummantelt/Nicht ummantelt | Ummantelt | |
| Steckverbindersystem | Platine-Platine | |
| Montageart | Oberfläche | |
| Kontaktbeschichtung | Gold | |
| Kontaktmaterial | Phosphorbronze | |
| Betriebstemperatur min. | -55°C | |
| Anschlusstyp | Lot | |
| Kontakt Gender | Stecker | |
| Maximale Betriebstemperatur | 130°C | |
| Normen/Zulassungen | No | |
| Spannung | 800V | |
| Alle auswählen | ||
|---|---|---|
Marke Amphenol Communications Solutions | ||
Serie Rib-Cage | ||
Produkt Typ Leiterplattenleiste | ||
Stromstärke 1A | ||
Rastermaß 1.27mm | ||
Anzahl der Kontakte 10 | ||
Gehäusematerial LCP Flüssigkeitsdurchfluss | ||
Anzahl der Reihen 2 | ||
Montageausrichtung Gerade | ||
Ummantelt/Nicht ummantelt Ummantelt | ||
Steckverbindersystem Platine-Platine | ||
Montageart Oberfläche | ||
Kontaktbeschichtung Gold | ||
Kontaktmaterial Phosphorbronze | ||
Betriebstemperatur min. -55°C | ||
Anschlusstyp Lot | ||
Kontakt Gender Stecker | ||
Maximale Betriebstemperatur 130°C | ||
Normen/Zulassungen No | ||
Spannung 800V | ||
- Ursprungsland:
- CN
RIB-CAGE Leiterplatten-Stiftleisten
Diese Platine-Platine Rib-Cage™ Mehrpunkt-SMD-Stiftleisten von FCI besitzen Leiterplattenanschläge und quadratische Stifte sowie 0,76 μm vergoldete Kontakte und verzinnte Lötflächen.
Teilenummern 87409-1**** besitzen eine Höhe über der Platine von 5,74 mm, woraus sich eine Steckhöhe von 6,45 mm mit der entsprechenden Buchsenleiste ergibt.
Teilenummern 73547-1**** besitzen eine Höhe über der Platine von 9,25 mm, woraus sich eine Steckhöhe von 9,93 mm mit der entsprechenden Buchsenleiste ergibt.
1,27 mm Platine-Platine – FCI RIB-CAGE System
Das FCI Rib-Cage System ist ein zweireihiges Platine-Platine-Steckverbindersystem mit 1,27 mm (0,05") Rastermaß für extreme Anwendungen mit Zwischengeschoss-Verbindungen zwischen Leiterplatten (PCB) oder flexiblen gedruckten Schaltungen (FPC).
Note
Passende Buchsenleisten siehe Best.-Nr. 714-2451 (typisch).
