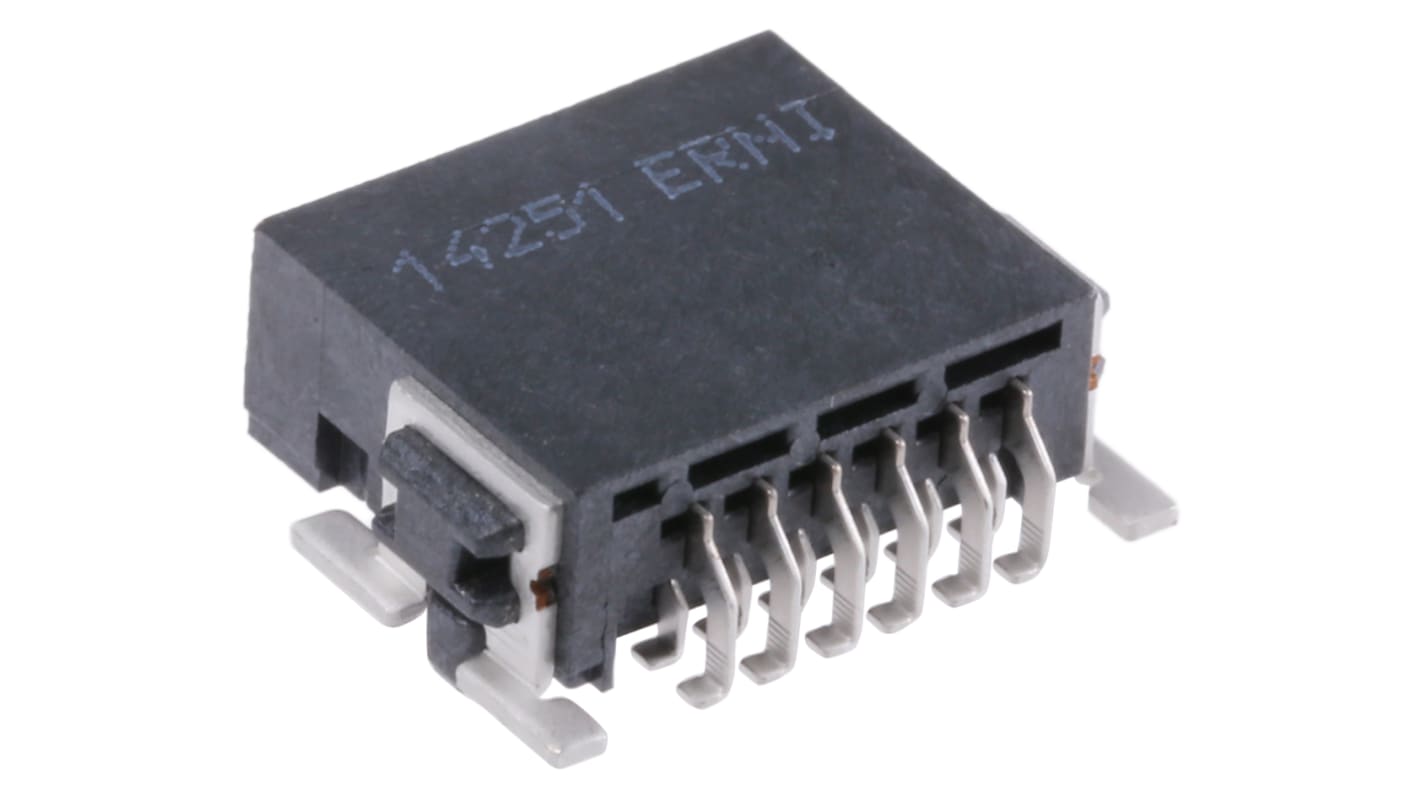

ERNI SMC Leiterplatten-Stiftleiste gewinkelt, 12-polig / 2-reihig, Raster 1.27mm, Platine-Platine,

Die rechtwinkligen Hochgeschwindigkeits-SMD-Signalsteckverbinder der Serie SMC mit 1,27 mm Rastermaß bieten eine platzsparende Bauweise und eine hohe Kontaktdichte. Diese Signalsteckverbinder der Serie SMC bieten eine hohe Leistungsfähigkeit, Signalintegrität und Zuverlässigkeit. Die Kontaktbauweise der Hochgeschwindigkeits-Signalsteckverbinder der Serie SMC bietet ein durchgängiges Impedanzprofil für hohe Übertragungsraten von bis zu 3 Gbit/s. Die Kontakte verfügen über eine extrem zuverlässige zweiteilige Bauweise mit niedrigem Widerstand für eine hohe elektrische Leistung. Die Gehäuse dieser 1,27-mm-Steckverbinder der Serie SMC haben eine Ausrichtungshilfe an den Steckflächen, die ein falsches Stecken verhindert, und angefaste Kanten für ein präzises Einführen. Ausrichtungsstifte an der Unterseite des Steckverbinders ermöglichen ein präzises Positionieren auf der PCB vor dem Löten. Löthalterungen sorgen für einen guten Halt an der Leiterplatte und absorbieren mechanische Belastungen, um eine robuste SMD-Verbindung und eine hohe Beständigkeit gegen starke Schläge und Vibrationen zu gewährleisten. Diese 1,27-mm-Steckverbinder der Serie SMC bieten einen großen Betriebstemperaturbereich von –55 bis +125 °C, womit sie für den Einsatz in verschiedenen Umgebungen geeignet sind. Diese Steckverbinder der Serie SMC mit 1,27 mm Rastermaß sind bauartbedingt für die vollautomatische Platinenbestückung geeignet.

Temperaturbereich: -55 → +125 °C
Gehäusewerkstoff: LCP, UL94V-0
Die Kontakte aus Kupferlegierung sind im Steckbereich vergoldet und im Anschlussbereich verzinnt.
Die Klammer besteht aus verzinnter Kupferlegierung.
Kompakte Bauweise mit hoher Dichte
Ultrazuverlässige zweiteilige Kontaktausführung
Hochgeschwindigkeits-Signalraten von bis zu 3 Gbit/s
Ausrichtungshilfe für präzises Stecken
Ausrichtungsstifte zur Leiterplattenplatzierung
Löthalterungen für sicheren Halt auf der Leiterplatte
Großer Betriebstemperaturbereich
Für automatisierte Platinenmontage geeignet

Die Hochgeschwindigkeits-Signalsteckverbinder der Serie SMC mit 1,27 mm Rastermaß können für Tochterleiterplatten und Erweiterungsplatinen in ungeschirmten Hochgeschwindigkeitsanwendungen für eine Vielzahl von Branchen verwendet werden. Diese Branchen umfassen Industrie, Automobiltechnik, Kommunikation, medizintechnische Anwendungen und Verbraucheranwendungen.
