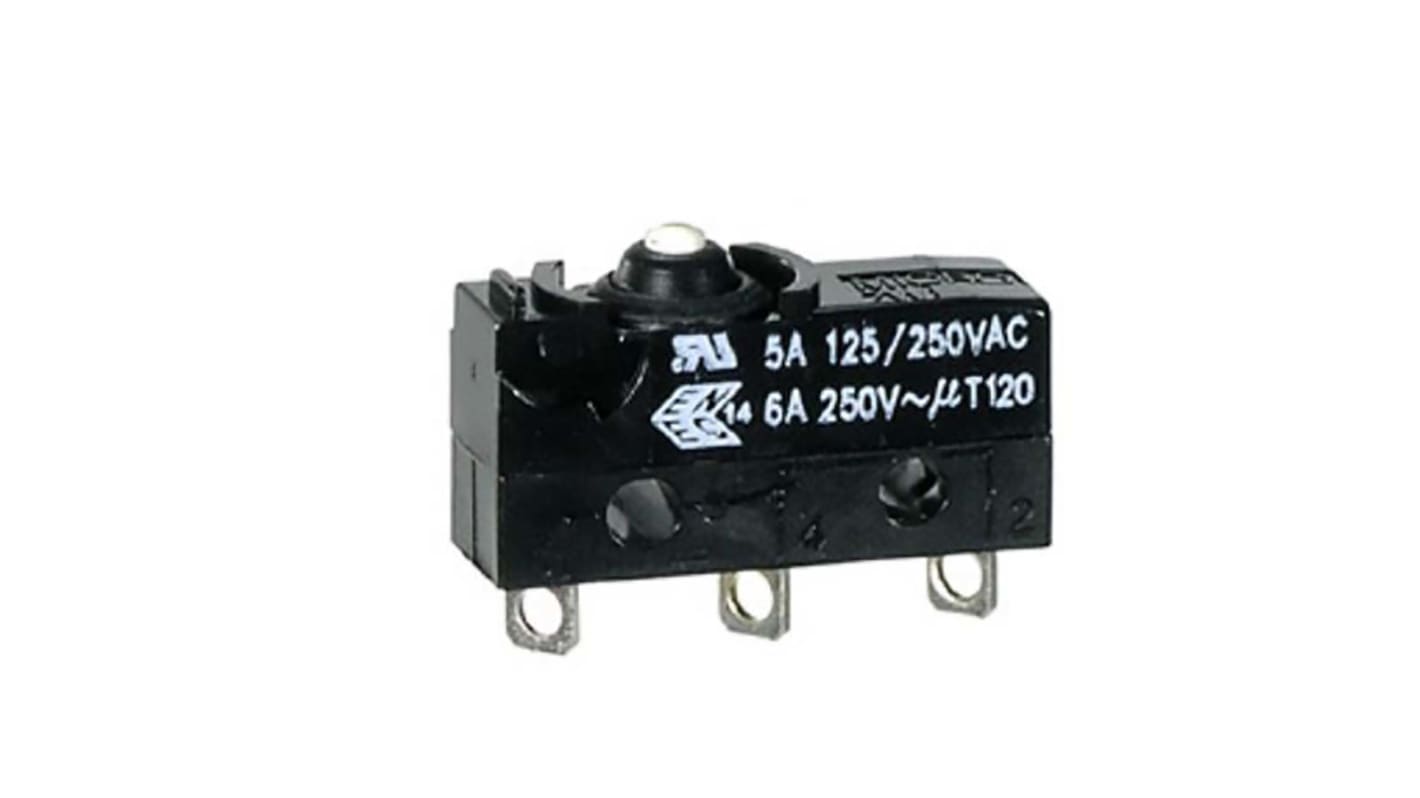

Honeywell Technologies Mikroschalter Stiftstößel-Betätiger Leiterplatten-Anschlussklemme, 1-poliger Umschalter, 250 V
- RS Best.-Nr.:
- 205-6094
- Herst. Teile-Nr.:
- ZW10E20AD1
- Marke:
- Honeywell
Zwischensumme (1 Box mit 1000 Stück)*
13.110,00 €
(ohne MwSt.)
15.600,00 €
(inkl. MwSt.)
VERSANDKOSTENFREIE Lieferung für Bestellungen ab 100,00 €
Vorübergehend ausverkauft
- Versand ab 04. Januar 2027
Sie benötigen mehr? Benötigte Menge eingeben und auf „Lieferverfügbarkeit überprüfen“ klicken.
Stück | Pro Stück | Pro Box* |
|---|---|---|
| 1000 + | 13,11 € | 13.110,00 € |
*Richtpreis
- RS Best.-Nr.:
- 205-6094
- Herst. Teile-Nr.:
- ZW10E20AD1
- Marke:
- Honeywell
Technische Daten
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
Produktdetails
Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.
Alle auswählen | Eigenschaft | Wert |
|---|---|---|
| Marke | Honeywell | |
| Produkt Typ | Mikroschalter | |
| Betätiger Typ | Stiftstößel | |
| Anschlusstyp | Leiterplatten-Anschlussklemme | |
| Kontakt Nennstrom | 100mA | |
| Kontakt Konfiguration | 1-poliger Umschalter | |
| Gehäusematerial | PBT | |
| IP-Schutzart | IP00 | |
| Betätigungskraft | 150g | |
| Betriebstemperatur min. | -40°C | |
| Maximale Betriebstemperatur | 120°C | |
| Kontaktspannung AC | 250V ac | |
| Mikroschalter Typ | Subminiatur | |
| Zulassung für Gefahrenbereiche | CQC, cUL, ENEC, RoHS, UL | |
| Tiefe | 9.25mm | |
| Breite | 6.4mm | |
| Serie | ZW | |
| Lebensdauer mechanisch | 1000000min | |
| Länge | 19.8mm | |
| Normen/Zulassungen | ENEC, RoHS, UL, CQC, cUL | |
| Alle auswählen | ||
|---|---|---|
Marke Honeywell | ||
Produkt Typ Mikroschalter | ||
Betätiger Typ Stiftstößel | ||
Anschlusstyp Leiterplatten-Anschlussklemme | ||
Kontakt Nennstrom 100mA | ||
Kontakt Konfiguration 1-poliger Umschalter | ||
Gehäusematerial PBT | ||
IP-Schutzart IP00 | ||
Betätigungskraft 150g | ||
Betriebstemperatur min. -40°C | ||
Maximale Betriebstemperatur 120°C | ||
Kontaktspannung AC 250V ac | ||
Mikroschalter Typ Subminiatur | ||
Zulassung für Gefahrenbereiche CQC, cUL, ENEC, RoHS, UL | ||
Tiefe 9.25mm | ||
Breite 6.4mm | ||
Serie ZW | ||
Lebensdauer mechanisch 1000000min | ||
Länge 19.8mm | ||
Normen/Zulassungen ENEC, RoHS, UL, CQC, cUL | ||
- Ursprungsland:
- TW
Mikroschalter der Serie ZW von Honeywell, 250 V Wechselstromkontakt, 100 mA Schaltkontaktstrom – ZW10E20AD1
Dieser Mikroschalter ist ein kompaktes mechanisches Schaltgerät, das für die präzise Steuerung in elektrischen und elektronischen Baugruppen entwickelt wurde. Er funktioniert als einpoliger Umschaltbetätiger mit einem Stiftstößel, um eine mechanische Bewegung zu registrieren und sie in eine elektrische Kontaktänderung umzuwandeln. Das Gerät ist für die Leiterplattenmontage und für den Einsatz vorgesehen, wo kleine Schaltströme und eine klare Betätigungsrückmeldung erforderlich sind.
Merkmale und Vorteile:
• SPCO-Kontaktanordnung für einfaches Ein-/Ausschalten
• Ausgelegt für 250 V AC für die Schaltung von Niederspannungsnetzen
• Leiterplattenklemme für direkte Platinenintegration und sichere Montage
• Betätigungskraft 203 g für konsistente, wiederholbare Betätigung
• Mechanische Lebensdauer 1 Million Zyklen zur Reduzierung der Austauschfrequenz
• Schaltkontaktstrom 100 mA für Niederstrom-Erfassungsstromkreise
• Ausgelegt für 250 V AC für die Schaltung von Niederspannungsnetzen
• Leiterplattenklemme für direkte Platinenintegration und sichere Montage
• Betätigungskraft 203 g für konsistente, wiederholbare Betätigung
• Mechanische Lebensdauer 1 Million Zyklen zur Reduzierung der Austauschfrequenz
• Schaltkontaktstrom 100 mA für Niederstrom-Erfassungsstromkreise
Anwendungen
• Geeignet für die Positionserfassung in automatisierten Maschinen
• Ideal für Benutzereingabeschalter auf Schalttafeln
• Wird mit Prüfspitzen verwendet, die häufige Zyklen erfordern
• Kann für Endschaltungen in elektromechanischen Baugruppen verwendet werden
• Geeignet für kompakte Unterhaltungselektronikgeräte mit Leiterplattenintegration
• Ideal für Benutzereingabeschalter auf Schalttafeln
• Wird mit Prüfspitzen verwendet, die häufige Zyklen erfordern
• Kann für Endschaltungen in elektromechanischen Baugruppen verwendet werden
• Geeignet für kompakte Unterhaltungselektronikgeräte mit Leiterplattenintegration
Welche Temperaturen kann er während des Betriebs vertragen?
Er arbeitet in einem breiten Temperaturbereich von -40 °C bis 120 °C und ermöglicht den Einsatz sowohl in Kühlhäusern als auch in Gehäusen mit erhöhter Temperatur.
Welches Material wird für die Außenseite verwendet, die das thermische und chemische Verhalten beeinflusst?
Das Gehäuse besteht aus Polybutylenterephthalat, das für Maßstabilität und Beständigkeit gegen gängige Industriechemikalien ausgewählt wurde.
Welche Zulassungen zeigen die Eignung für internationale Gerätekonstruktionen an?
Es verfügt über mehrere anerkannte Zulassungen wie ENEC, RoHS, UL, CQC und cUL, die mit verschiedenen regionalen Produktanforderungen übereinstimmen.
Wie wird der Schutz vor eindringenden Medien bei freiliegenden Installationen behandelt?
Das Gerät wird ohne Schutzart (IP00) geliefert und sollte daher dort installiert werden, wo die Exposition gegenüber Staub oder Flüssigkeiten kontrolliert wird.
