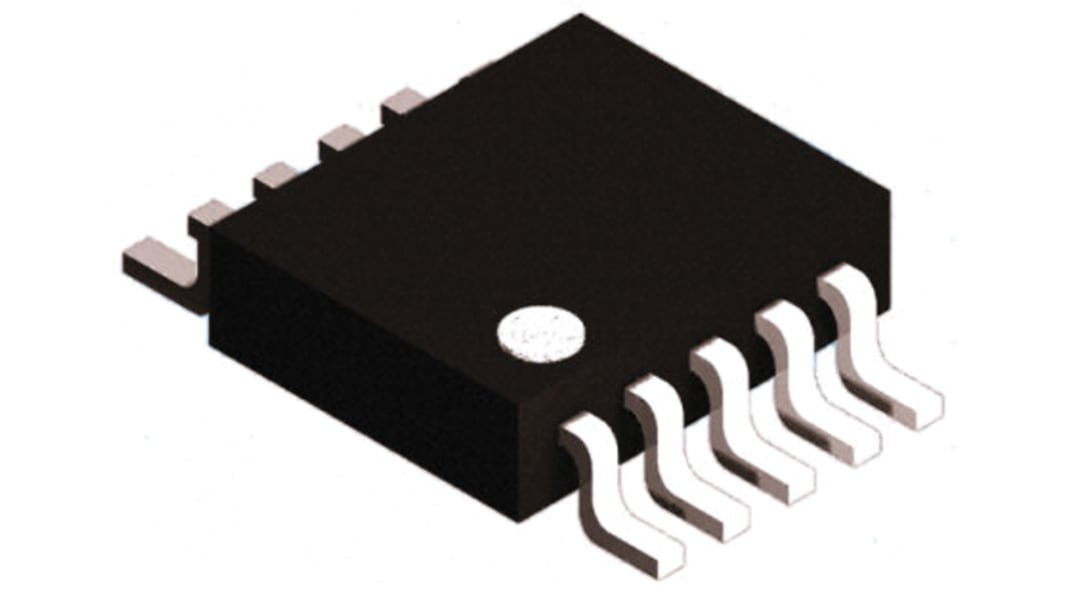

Vishay Analoger SPDT-Schalter, 10-Pin, MSOP, 1,65 bis 5,5 V.- einzeln

Der DG2535E und DG2733E sind niederspannungsfähige, niederohmige, monolithische CMOS-Analogschalter mit zwei einpoligen/Doppelumschaltern, die für die leistungsstarke Umschaltung von Analogsignalen konzipiert sind. Durch die Kombination von niedriger Leistungsaufnahme und hoher Geschwindigkeit, geringem Widerstand im eingeschalteten Zustand und kleinen Gehäuseabmessungen sind der DG2535E und der DG2733E ideal für tragbare und batteriebetriebene Anwendungen geeignet. Der DG2535E und der DG2733E haben einen Betriebsbereich von 1,65 V bis 5,5 V Einzelversorgung. Der DG2535E verfügt über zwei separate Steuerungsstifte für die unabhängige Steuerung der zwei 1-poligen Doppelumschalter. Der DG2733E verfügt über einen EN-Stift zum Aktivieren des Geräts wenn die Logik hoch ist.

Einfacher 1,65-V- bis 5,5-V-Leistungsbetrieb0,3  typ. Schalterwiderstand im eingeschalteten Zustand bei V+ = 5 VSchnelles Schalten:tON = 55 ns bei 2,7 V, tOFF = 15 ns bei 2,7 VLatch-Up Strom: > 400 mA (JESD78)Niedriger SchaltwiderstandNiederspannungslogikkompatibelGroßer BetriebsspannungsbereichSchnelle Schaltzeit
