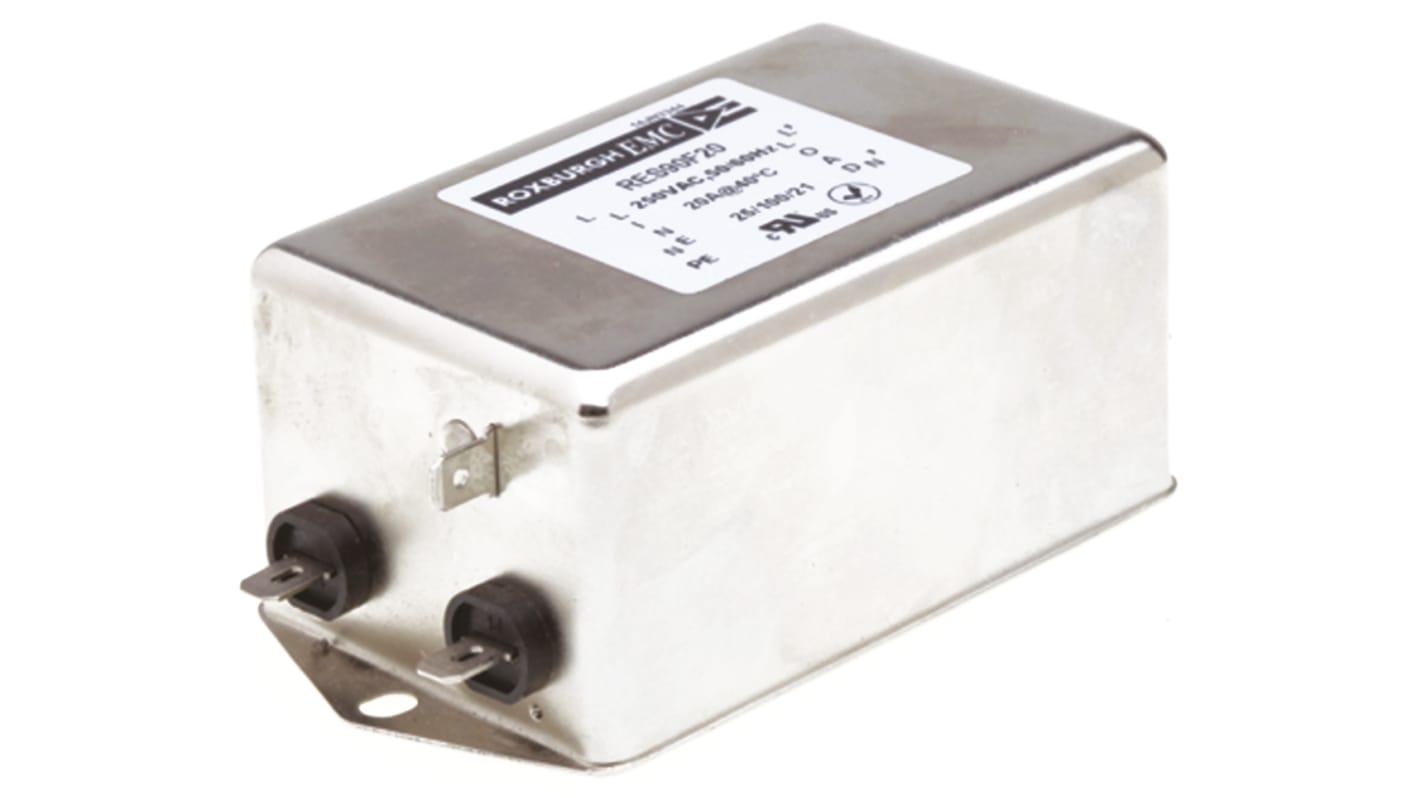

Roxburgh EMC RES90 Entstörfilter, 250 V ac, 20A, Gehäusemontage, Flachstecker, 1-phasig 1,02 mA / DC → 60Hz
- RS Best.-Nr.:
- 806-8259
- Herst. Teile-Nr.:
- RES90F20
- Marke:
- Roxburgh EMC
4 Lieferbar am folgenden Werktag (Mo-Fr) bei Bestelleingang werktags bis 22 Uhr.
36 weitere lieferbar innerhalb 1 Werktag(e) (Mo-Fr).
Im Warenkorb
Preis pro Stück
89,68 €
(ohne MwSt.)
106,72 €
(inkl. MwSt.)
| Stück | Pro Stück |
| 1 - 4 | 89,68 € |
| 5 - 9 | 83,40 € |
| 10 - 24 | 78,02 € |
| 25 + | 73,53 € |
- RS Best.-Nr.:
- 806-8259
- Herst. Teile-Nr.:
- RES90F20
- Marke:
- Roxburgh EMC
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
- Ursprungsland:
- IN
Produktdetails
Roxburgh EMC Serie RES90
Mehrstufige, einphasige EMV-Filter der Serie RES90 von Roxburgh EMC mit sehr hoher Differenzial- und Gleichtaktdämpfung. Die Serie RES90 wurde speziell für den Einsatz in Anwendungen entwickelt, bei denen hohe Störpegel auftreten, wie z. B. bei Verwendung von Antrieben. Typische Anwendungen für die Serie RES90 umfassen: elektrische und elektronische Geräte, Unterhaltungselektronik, Haushaltsgeräte, Gebäudeautomatisierung, Maschinen, elektronische Daten-/Kommunikationseinrichtungen, Büroautomatisierung
Mehrstufig
Sehr hohe Differenzial- und Gleichtaktdämpfung
Ausgezeichnete Dämpfungsleistung
Für den Einsatz von DC bis 60 Hz
1 A bis 30 A
Kompakte Größe im Vergleich zur Leistung
Fast-on, Löt- oder Drahtanschlüsse
Schnelle und einfache Chassismontage
Sehr hohe Differenzial- und Gleichtaktdämpfung
Ausgezeichnete Dämpfungsleistung
Für den Einsatz von DC bis 60 Hz
1 A bis 30 A
Kompakte Größe im Vergleich zur Leistung
Fast-on, Löt- oder Drahtanschlüsse
Schnelle und einfache Chassismontage
Hinweis
Version mit niedrigem Leckstrom, für medizintechnische Anwendungen geeignet
Zulassungen
UL E191581
Technische Daten
Eigenschaft | Wert |
|---|---|
| Nennstrom max. | 20A |
| Betriebsspannung max. | 250 V ac |
| Montageart | Gehäusemontage |
| Anschlussart | Flachstecker |
| Anzahl der Phasen | 1 |
| Serie | RES90 |
| Anzahl der Zustände | Multi Stage |
| Betriebsfrequenz | DC → 60Hz |
| Länge | 115mm |
| Tiefe | 57mm |
| Höhe | 45mm |
| Kapazität | 3 μF, 22nF |
| Induktivität | 5,4 mH |
| Abmessungen | 115 x 57 x 45mm |
| Betriebstemperatur min. | -25°C |
| Leckstrom | 1,02 mA |
| Betriebstemperatur max. | +100°C |
| Widerstand | 220kΩ |
| Erfüllte Normen | CSA 22.2 No. 8, UL 1283 |
