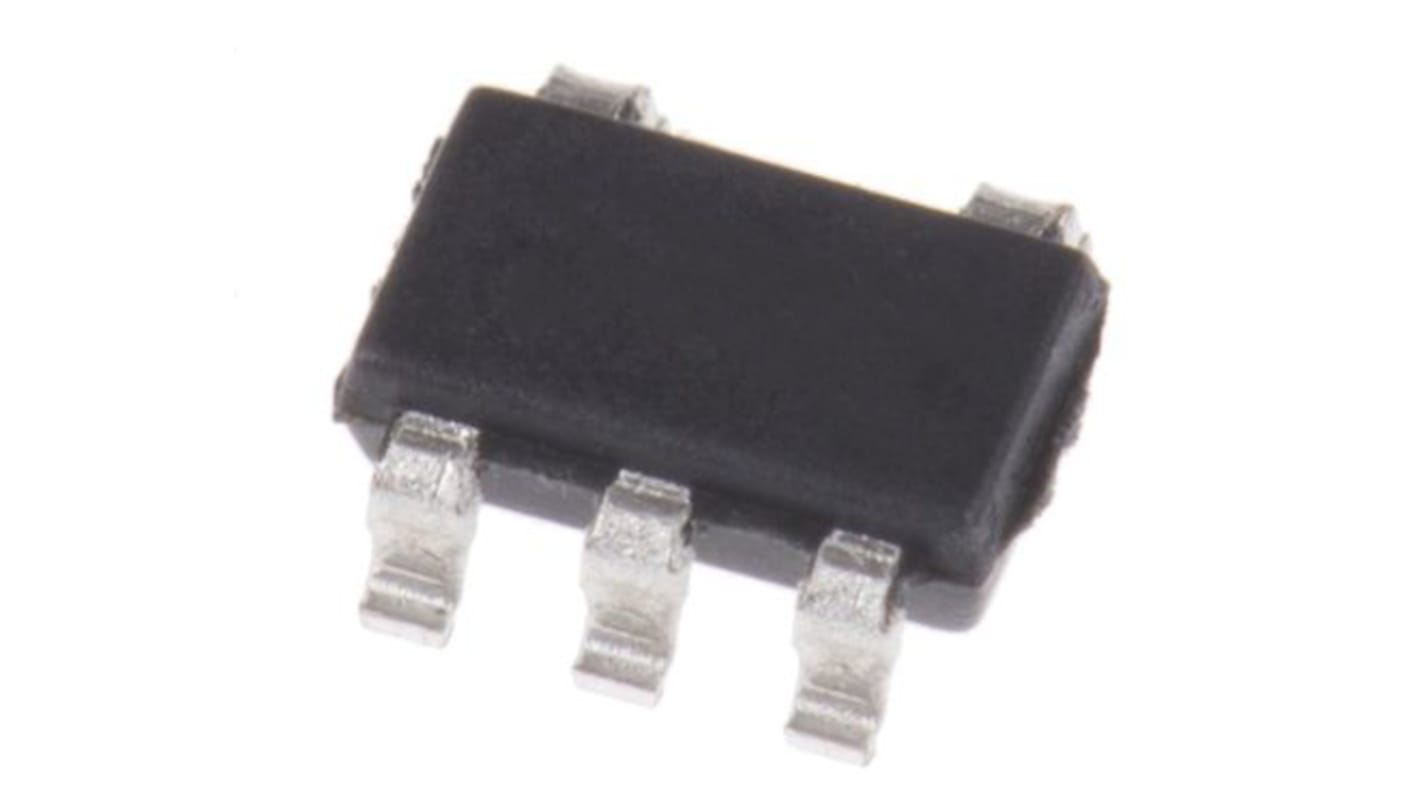

Maxim Integrated Operationsverstärker Operationsverstärker SMD R-R SOT-23, einzeln typ. 2,7→ 6,5 V, 5-Pin
- RS Best.-Nr.:
- 190-6622
- Herst. Teile-Nr.:
- MAX4165EUK+T
- Marke:
- Maxim Integrated
938 lieferbar innerhalb von 4 Werktag(en) (Mo-Fr).
Nicht als Expresslieferung erhältlich
Preis pro 1 Packung mit 2 Stück
9,88 €
(ohne MwSt.)
11,76 €
(inkl. MwSt.)
Packung(en) | Pro Packung | Pro Stück* |
---|---|---|
1 + | 9,88 € | 4,94 € |
*Bitte VPE beachten
- RS Best.-Nr.:
- 190-6622
- Herst. Teile-Nr.:
- MAX4165EUK+T
- Marke:
- Maxim Integrated
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
- Ursprungsland:
- TH
Produktdetails
80 mA (min.) Ausgangsantriebsleistung
Rail-to-Rail-Eingangs-Gleichtaktspannungsbereich
Rail-to-Rail-Ausgangsspannungsbereich
1,2 mA Versorgungsstrom pro Verstärker
+2,7 V bis +6,5 V Einzelversorgungsbetrieb
5-MHz-Schienenbandbreitenprodukt
250 μV Offset-Spannung
120 dB Spannungsverstärkung (RL = 100 kΩ)
88 dB Netzteilunterdrückung
Keine Phasenumkehrung für verzerrte Eingänge
Unity-Gain-Stable für kapazitive Lasten bis 250 pF
Abschaltmodus mit geringer Leistungsaufnahme:
Reduziert den Versorgungsstrom auf 38 μA Stellen
Ausgänge im hochohmigen Zustand
Erhältlich in 5-poligem SOT23-Gehäuse (MAX4165) oder 2 mm x 2 mm x 0,8 mm μDFN (MAX4166)
Anwendungen
Kfz-Sensoren
Basisstation/drahtlose Infrastruktur
Mobiltelefone
Computer: Desktops, Workstations und Server
Computer: Hauptplatinen
Computer: Notebook
Digital-Analog-Wandlerpuffer
Freisprech-Autotelefone (Kits)
Industrie: Prozessmessung und -steuerung
Motortreiber
Notebooks
Einbaumessgeräte
Tragbare batteriebetriebene Audioanwendungen
Tragbare Kopfhörerlautsprecher
Speicherprogrammierbare Steuerungen (SPS)
Set-Top-Boxen
Signalaufbereitung
Soundanschlüsse/Karten
Transformator-/Leitungstreiber
Rail-to-Rail-Eingangs-Gleichtaktspannungsbereich
Rail-to-Rail-Ausgangsspannungsbereich
1,2 mA Versorgungsstrom pro Verstärker
+2,7 V bis +6,5 V Einzelversorgungsbetrieb
5-MHz-Schienenbandbreitenprodukt
250 μV Offset-Spannung
120 dB Spannungsverstärkung (RL = 100 kΩ)
88 dB Netzteilunterdrückung
Keine Phasenumkehrung für verzerrte Eingänge
Unity-Gain-Stable für kapazitive Lasten bis 250 pF
Abschaltmodus mit geringer Leistungsaufnahme:
Reduziert den Versorgungsstrom auf 38 μA Stellen
Ausgänge im hochohmigen Zustand
Erhältlich in 5-poligem SOT23-Gehäuse (MAX4165) oder 2 mm x 2 mm x 0,8 mm μDFN (MAX4166)
Anwendungen
Kfz-Sensoren
Basisstation/drahtlose Infrastruktur
Mobiltelefone
Computer: Desktops, Workstations und Server
Computer: Hauptplatinen
Computer: Notebook
Digital-Analog-Wandlerpuffer
Freisprech-Autotelefone (Kits)
Industrie: Prozessmessung und -steuerung
Motortreiber
Notebooks
Einbaumessgeräte
Tragbare batteriebetriebene Audioanwendungen
Tragbare Kopfhörerlautsprecher
Speicherprogrammierbare Steuerungen (SPS)
Set-Top-Boxen
Signalaufbereitung
Soundanschlüsse/Karten
Transformator-/Leitungstreiber
Technische Daten
Eigenschaft | Wert |
---|---|
Verstärker-Typ | Operationsverstärker |
Montage-Typ | SMD |
Gehäusegröße | SOT-23 |
Stromversorgungs-Typ | Single |
Anzahl der Kanäle pro Chip | 1 |
Pinanzahl | 5 |
Versorgungsspannung einzeln typ. | 2,7→ 6,5 V |
Verstärkungsbandbreitenprodukt typ. | 5MHz |
Ausgangs-Typ | Rail-to-Rail |
Flankensteilheit typ. | 2V/µs |
Arbeitsfrequenz max. | 10 kHz |
Betriebstemperatur min. | –40 °C |
Betriebstemperatur max. | +85 °C |
Spannungsverstärkung typ. | 90 dB (Minimum) |
Eingangsspannung max. | 6,5 V |
Ausgangsstrom | 125 mA (typ. |
Offset Spannung | 1.5mV |
Breite | 1.75mm |
Länge | 3mm |
Eingangsspannung min. | 2,7 V |
Eingansspannungsrauschen typ. | 26nV/√Hz |
Höhe | 1.3mm |
Eingangsspannung Bereich | 2,7→ 6,5 V |
Offset-Eingangsstrom | 21nA |
Abmessungen | 3 x 1.75 x 1.3mm |
