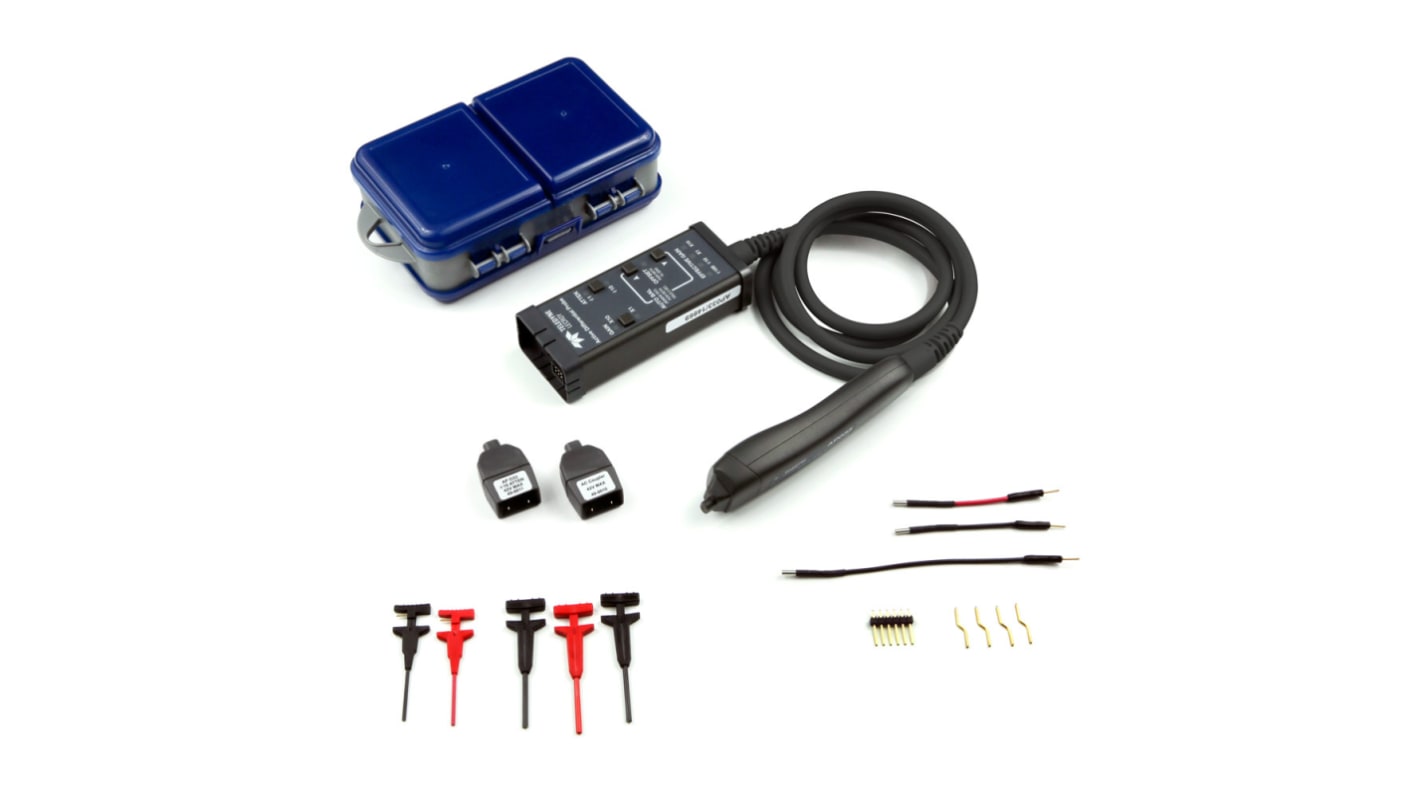

Teledyne LeCroy AP AP033 Tastkopf Aktiv 1:1, 10:1 500MHz 5V ProBus

Teledyne LeCroy Vollständig integriert: Mit der ProBus TM-Schnittstelle wird der AP033 zu einem integralen Bestandteil des Oszilloskops. Die Tastkopfempfindlichkeit und der Offset können über die Oszilloskop-Frontplatte, die Tastkopf-Frontplatte oder über Fernsteuerungsbefehle (GPIB oder RS-232) gesteuert werden. Empfindlichkeit, Offset, Eingangskapazität und Gleichtaktspannungsbereich werden auf dem Oszilloskopbildschirm angezeigt. Bei Verwendung mit einem digitalen LeCroy Oszilloskop ist kein externes Netzteil erforderlich.

Großer Dynamikbereich: Der AP033 bietet eine Reihe von Empfindlichkeiten von x10-Verstärkung bis zu 10 Dämpfung (sogar -100 mit Plug-on-Dämpfungsglied) für verschiedene Signale. Die Empfindlichkeit kann bei Verwendung mit einem LeCroy Oszilloskop kontinuierlich von 200 μV/div bis 1 V/div eingestellt werden.

Die Eingangskapazität beträgt nur 2 pF/Seite (1 pF-Differenzial), wenn die Einstellung der 10 ATTENUATION gewählt wird. Ablenkungsfaktoren von 2 mV/div bis 1 V/div können mit nur 2 pF/seitlicher Eingangskapazität und ±50 V CMVR erreicht werden.

Bei hohen Empfindlichkeiten werden die x10 GAIN und die -1 ATTENUATION ausgewählt. Dies erzeugt 4 nV/√Hz Eingangsrauschen, ±5 V Gleichtakt-Spannungsbereich (CMVR) und ±400 mV DC-Differenzial-Offset. Bei niedrigeren Empfindlichkeiten werden die x1 GAIN und die -10 ATTENUATION ausgewählt, was zu ±50 V CMVR und ±4 V Differenzial-Offset führt.

Die Eingangskapazität beträgt nur 2 pF/Seite (1 pF-Differenzial), wenn die Einstellung der 10 ATTENUATION gewählt wird. Ablenkungsfaktoren von 2 mV/div bis 1 V/div können mit nur 2 pF/seitlicher Eingangskapazität und ±50 V CMVR erreicht werden
DC CMRR ist größer als 10.000:1 (80 dB) in beiden ATTENUIUIERUNG-Einstellungen
Versetzte Aufwärts-/Abwärts-Tasten ermöglichen die OFFSET-Steuerung vom Sondenverstärkergehäuse. Durch kurzzeitiges Halten beider Tasten wird OFFSET auf Null gesetzt
Ein mitgeliefertes AC-Kupplungskondensatorkopf (0,1 μF) ermöglicht den Betrieb mit großen Gleichtakt-Eingängen oder differenziellen DC-Eingängen

Der Eingangsdämpfer wechselt automatisch von -1 auf -10, wenn zu viel Gleichtaktsignal erkannt wird. Diese und eine schnelle Eingangsschutzschaltung dienen auch zum Schutz des Eingangs vor potenziell schädlichen Signalen. Wenn die Sonde aus dem Oszilloskop entfernt oder die Stromversorgung ausgeschaltet wird, wird automatisch die 10-ATTENUATION aufgerufen, sodass die Eingänge geschützt bleiben, wenn sie nicht verwendet werden
