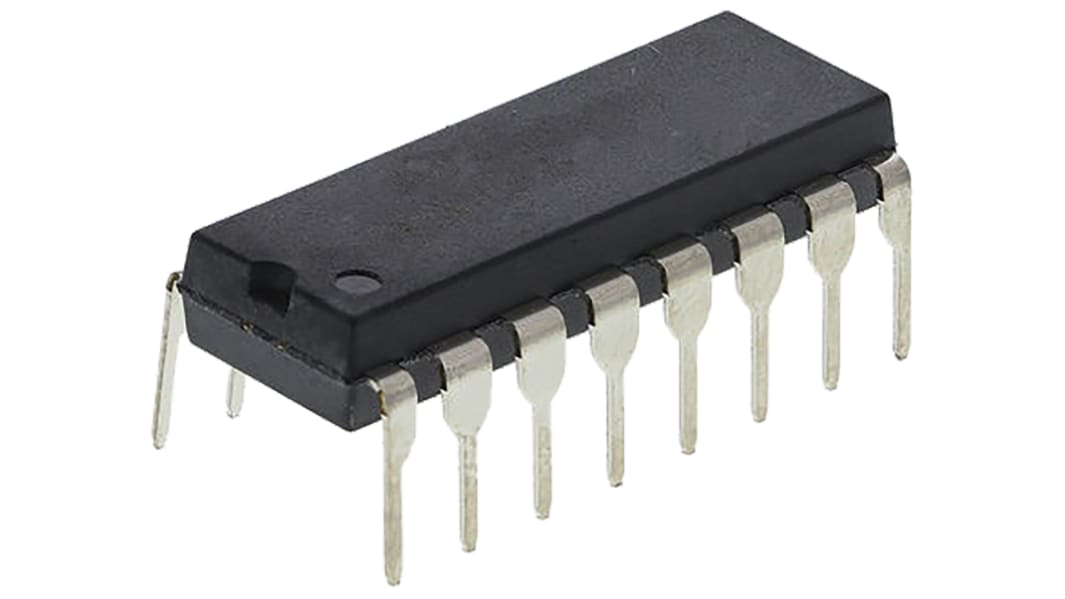

Texas Instruments LS Puffer, Leitungstreiber Hex-Kanal Non-Inverting PDIP Single Ended 3-State' ESR 16-Pin

RS Best.-Nr.:: 309-228
Herst. Teile-Nr.:: SN74LS365AN
Marke:: Texas Instruments

Texas Instruments LS Puffer, Leitungstreiber Hex-Kanal Non-Inverting PDIP Single Ended 3-State' ESR 16-Pin

Nicht mehr im Sortiment

RS Best.-Nr.:: 309-228
Herst. Teile-Nr.:: SN74LS365AN
Marke:: Texas Instruments

ESD Control Selection Guide V1

Eigenschaft	Wert
Logikfamilie	LS
Logikfunktion	Puffer, Leitungstreiber
Anzahl der Kanäle	6
Schmitt-Trigger-Eingang	Nein
Eingangs-Typ	Single Ended
Ausgangs-Typ	3 Zustände
Polarität	Non-Inverting
Montage-Typ	THT
Gehäusegröße	PDIP
Pinanzahl	16
Ausgangsstrom H-Pegel max.	-2.6mA
Ausgangsstrom L-Pegel max.	24mA
Signalverzögerungszeit @ max. CL	22 ns @ 5 V
Abmessungen	19.3 x 6.35 x 4.57mm
Arbeitsspannnung max.	5,25 V
Signalverzögerungszeit @ Testbedingung	45pF
Betriebstemperatur max.	+70 °C
Länge	19.3mm
Arbeitsspannnung min.	4,75 V
Breite	6.35mm
Betriebstemperatur min.	0 °C
Höhe	4.57mm

Texas Instruments LS Puffer, Leitungstreiber Hex-Kanal Non-Inverting PDIP Single Ended 3-State' ESR 16-Pin

Inverter und Trennverstärker der 74LS-Produktfamilie, Texas Instruments
